INSTRUCCIONES PARA LA INSTALACION DE LA ESTUFA ELECTRICA
Todas las dimensiones se dan en pulgadas (cm).
Solamente algunos modelos están disponibles en Canadá.
* Deje 2" (5 cm) de hueco debajo de la estufa para espacio para el cable eléctrico y la
instalación de la caja de empalmes en la pared detrás de la estufa.
P/N 318205403 (0904) Rev. B
English – pages 1-8
Español – pages 9-16
Français – pages 17-24
A
F
B
C
D
E
INFORMACIÓN IMPORTANTE PARA LA INSTALACIÓN
• Todaslasestufaseléctricasfuncionanconunaalimentación
eléctrica con puesta a tierra de fase singular, 3 o 4 alambres,
240/208 voltios, 60 hertz y sólo AC.
• Favordenotarquelasdistanciasmínimasentrelasupercie
de la estufa y los gabinetes adyacentes y por encima son de
30" (76.2 cm).
* 30"(76.2cm)mín.paraungabinetedesprotegido.
 24"(61cm)mín.paraunasupercieprotegida.

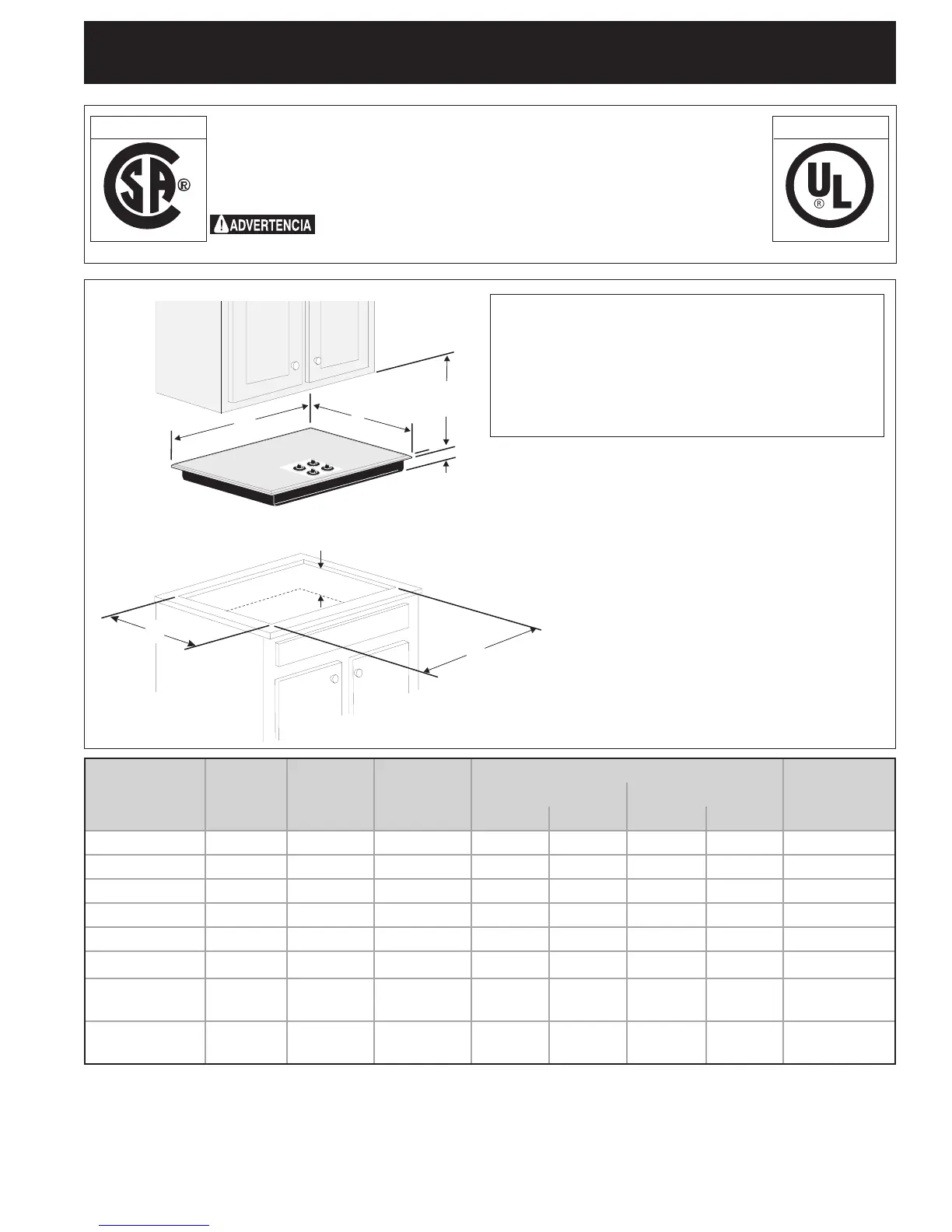

Figura 1
Dimensiones de la Estufa
Dimensiones del Recortado de la Estufa
30" Min. *
(76.2 cm)
Impreso en China
MODELO
A.
LONGITUD
B.
ANCHURA
C.
PROFUNDIDAD
DIMENSIONES DE RECORTADO
F. PROFUNDIDAD
DEBAJO DE LA
ESTUFA*
D. LONGITUD E. ANCHURA
MIN. MAX. MIN. MAX.
26" Resistencias espirales
25¾ (65.4) 21
9
/
16
(54.8) 3½ (8.9) 25 (63.5) 25 (63.5) 20½ (52.1) 20½ (52.1) 5½ (14)
30" Vidrio-cerámica
30
3
/
8
(77.8) 21
3
/
8
(54.4) 2
5
/
8
(6.7) 29
5
/
8
(75.2) 29
7
/
8
(75.9) 20¼ (51.4) 20½ (52.1) 5 (12.7)
30" Resistencias espirales
30 (76.2) 21½ (54.6) 3 (7.6) 26¾ (67.9) 28¼ (71.8) 19
1
/
8
(48.6) 20 (50.8) 5 (12.7)
32" Vidrio-cerámica
32¼ (81.9) 20¼ (51.4) 3¾ (9.5) 31 (78.7) 31¼ (79.4) 19 (48.3) 19¼ (48.9) 5¾ (14.6)
32" Resistencias espirales
32¼ (81.9) 20¼ (51.4) 3¾ (9.5) 31 (78.7) 31¼ (79.4) 19 (48.3) 19¼ (48.9) 5¾ (14.6)
36" Vidrio-cerámica
36¾ (93.5) 21
3
/
8
(54.4) 2
5
/
8
(6.7) 35
5
/
8
(90.5) 36
1
/
8
(91.8) 20¼ (51.4) 20½ (52.1) 5 (12.7)
36" Resistencias espirales
(36" X 18")
36 (91.4) 18 (45.7) 3
7
/
8
(9.8) 34¼ (87) 34
3
/
8
(87.3) 16
5
/
8
(42.2) 16¾ (42.5) 5
7
/
8
(14.9)
36" Resistencias espirales
(36" x 21½")
36 (91.4) 21½ (54.6) 3 (7.6) 32¾ (83.2) 34¼ (87) 19 (48.3) 20 (50.8) 5 (12.7)
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN
INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR
LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PARA SU SEGURIDAD: No amanece ni utilice gasolina u otros vapores
y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
Canadá Estados Unidos
