Frigidaire Affinity FAQE7072L Installation Guide

33

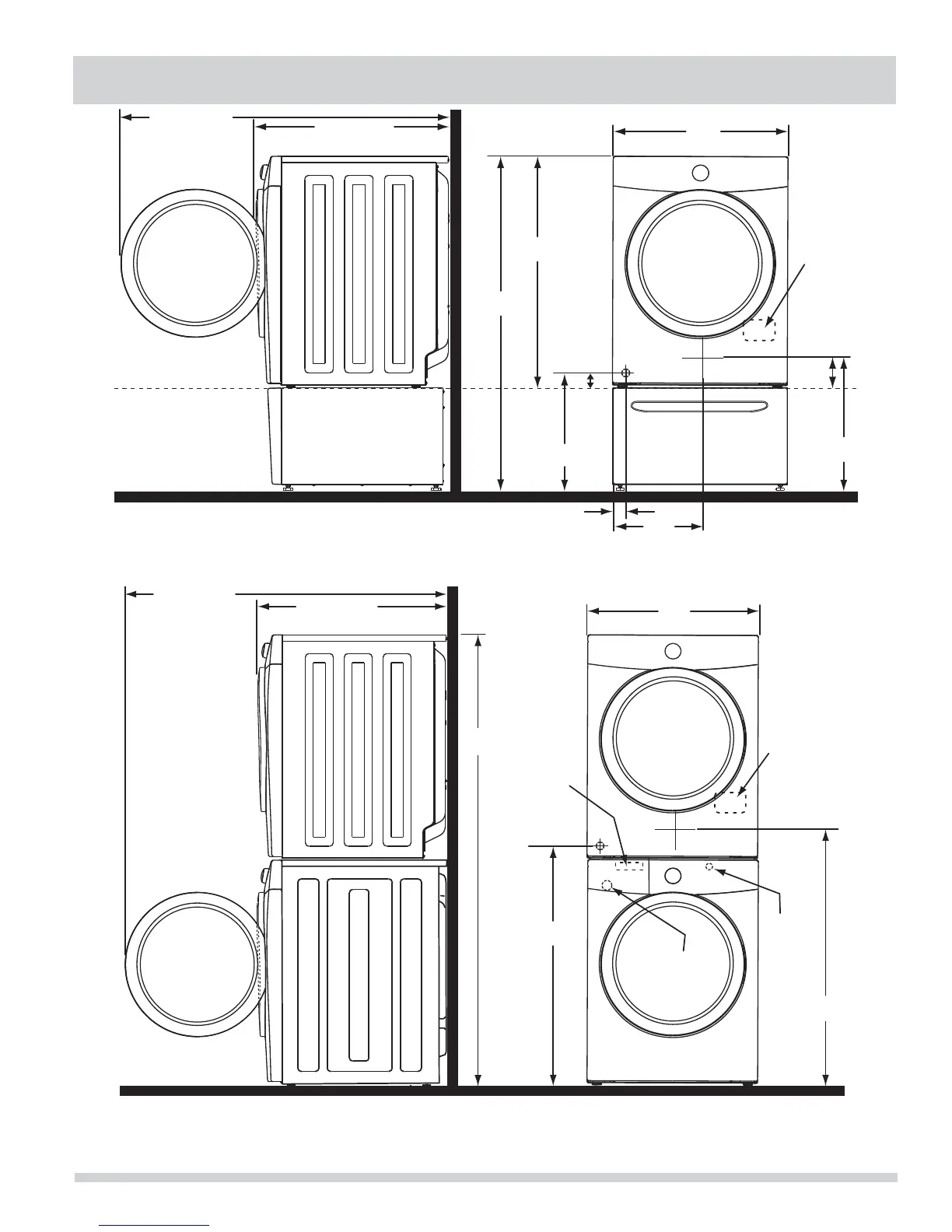

DIMENSIONES DE LA SECADORA INSTALADA
* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada derecho hacia atrás. Si se usa un codo de 90° (hacia la derecha), se agregan aproximadamente 0.75” (2 cm) a la profundidad
de instalación. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalación aumentará aproximadamente en 4” (10,2 cm). Si se orienta el escape de la secadora
instalada sobre la lavadora hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25” (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la izquierda, la
profundidad de instalación aumentará aproximadamente en 3.75” (9.5 cm).
1
La longitud de las mangueras de admisión de agua caliente y fría es de aproximadamente 48,5” (123 cm).
2
La longitud del cable de alimentación es de aproximadamente 60” (152,5 cm).
3
La longitud de la manguera de desagüe es de aproximadamente 59” (150 cm).
71.5”
(182cm)
37”
(94cm)
39”
(99cm)
27.0”
(68.5cm)
suministro
eléctrico
en la parte
trasera de la
unidad
suministro
eléctrico
en la parte
trasera de la
unidad
altura de la
línea central
para ventilación
trasera
altura de la
línea central
para ventilación
trasera
* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada derecho hacia atrás. Si
se usa un codo de giro rápido de 90° (hacia la derecha o hacia abajo en la secadora independiente), se agregan
aproximadamente 0.75” (2 cm) a la profundidad de instalación. Si se orienta el escape de la secadora independiente
o sobre un pedestal hacia arriba, la profundidad de instalación aumentará aproximadamente en 4” (10.2 cm). Si se
orienta el escape de la secadora independiente o sobre un pedestal hacia la izquierda, la profundidad de instalación
aumentará aproximadamente en 3.75” (9.5 cm). Si se orienta el escape de la secadora sobre un pedestal hacia abajo,
la profundidad de instalación aumentará aproximadamente en 2.25” (5.7 cm).
51.4” (131cm)
para destapar abra la puerta
51.4” (131cm)
para destapar abra la puerta
30.3” (77cm)*
al frente de la puerta cerrada
30.3” (77cm)*
al frente de la puerta cerrada
secadora independiente
sobre el piso
secadora colocada sobre
pedestal opcional
línea del piso
línea del piso
36.0”
(91.5cm)
51.25”
(130cm)
27.0”
(68.5cm)
3.7”
(9.5cm)
19.0”
(48cm)
13.50”
(34.5cm)
hacia el centro de la
ventilación trasera
3.75”
(9.5cm)
16.9”
(43cm)
1.6”
(4cm)
tubería de
suministro de
gas en la parte
trasera de la
unidad de gas
tubería de suministro de
gas en la parte trasera
de la unidad de gas
manguera de
drenaje en la
parte trasera
de la lavadora
2
conexión del suministro
de agua en la parte
trasera de la lavadora
1
manguera de drenaje
en la parte trasera de
la lavadora
3
