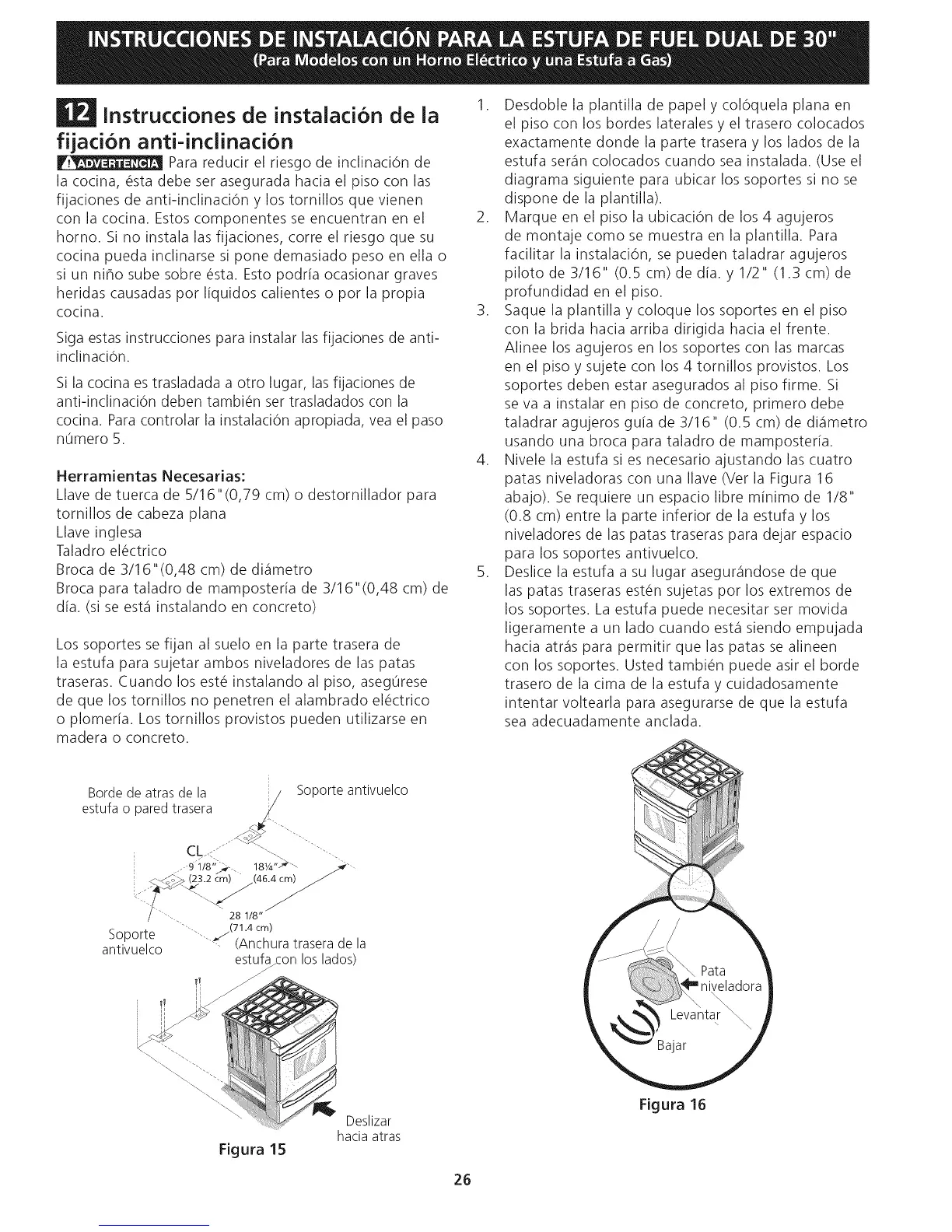

Frigidaire CGDS3065KF7 - Page 26

Instrucciones de instalaci6n de la
fijaci6n anti-inclination
Para reclucir el riesgo de inclinaciOn de
la cocina, _sta debe ser asegurada hacia el piso con las
fijaciones de anti-inclinaci6n y los tornillos que vienen
con la cocina. Estos componentes se encuentran en el
homo. Si no instala las fijaciones, corre el riesgo que su
cocina pueda inclinarse si pone demasiado peso en ella o
si un niho sube sobre _sta. Esto podrfa ocasionar graves
heridas causadas por Ifquidos calientes o por la propia
cocina.
Siga estas instrucciones para instalar las fijaciones de anti-
inclinaciOn.
Si la cocina es trasladada a otro lugar, las fijaciones de
anti-inclinaci6n deben tambi_n ser trasladados con la
cocina. Para controlar la instalaciOn apropiada, vea el paso
nOmero 5.
Herramientas Necesarias:
Llave de tuerca de 5/16"(0,79 cm) o destornillador para
tomillos de cabeza plana
Llave inglesa
Taladro el_ctrico
Broca de 3/16"(0,48 cm) de di_imetro
Broca para taladro de mamposterfa de 3/16"(0,48 cm) de
dfa. (si se est<i instalando en concreto)
Los soportes se fijan al suelo en la parte trasera de
la estufa para sujetar ambos niveladores de las patas
traseras. Cuando los est_ instalando al piso, asegOrese
de que los tornillos no penetren el alambrado el_ctrico
o plomerfa. Los tornillos provistos pueden utilizarse en
madera o concreto.
Bordede atrasde la _ Soporteantivuelco
estufao paredtrasera _</
S
CL: ....
.....9W8';_.... 18,/4">- _"
._-_-_>_ (23.2 cm) .(46.4 cm) _
....._J'Y_ _-2_8118_"....
:/ .... ,,
(71.4 cm)
Soporte j
antivuelco ........ (Anchuratraserade la
estufa/conlos lados)
1. Desdoble la plantilla de papel y col0quela plana en
el piso con los hordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa ser<incolocados cuando sea instalada. (Use el
diagrama siguiente para ubicar los soportes si no se
dispone de la plantilla).
2. Marque en el piso la ubicaci0n de los 4 agujeros
de montaje como se muestra en la plantilla. Para
facilitar la instalaci0n, se pueden taladrar agujeros
piloto de 3/16" (0.5 cm) de dfa. y 1/2" (1.3 cm) de
profundidad en el piso.
3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas
en el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme. Si
se va a instalar en piso de concreto, primero debe
taladrar agujeros gufa de 3/16" (0.5 cm) de di<imetro
usando una broca para taladro de mamposterfa.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una Ilave (Ver la Figura 16
abajo). Se requiere un espacio libre mfnimo de 1/8"
(0.8 cm) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco.
5. Deslice la estufa a su lugar asegur<indose de que
las patas traseras est_n sujetas por los extremos de
los soportes. La estufa puede necesitar ser movida
ligeramente a un lado cuando est<isiendo empujada
hacia atr<is para permitir que las patas se alineen
con los soportes. Usted tambi_n puede asir el horde
trasero de la cima de la estufa y cuidadosamente
intentar voltearla para asegurarse de que la estufa
sea adecuadamente anclada.
(
Figura 15
Deslizar
hacia atras
26
Figura 16
