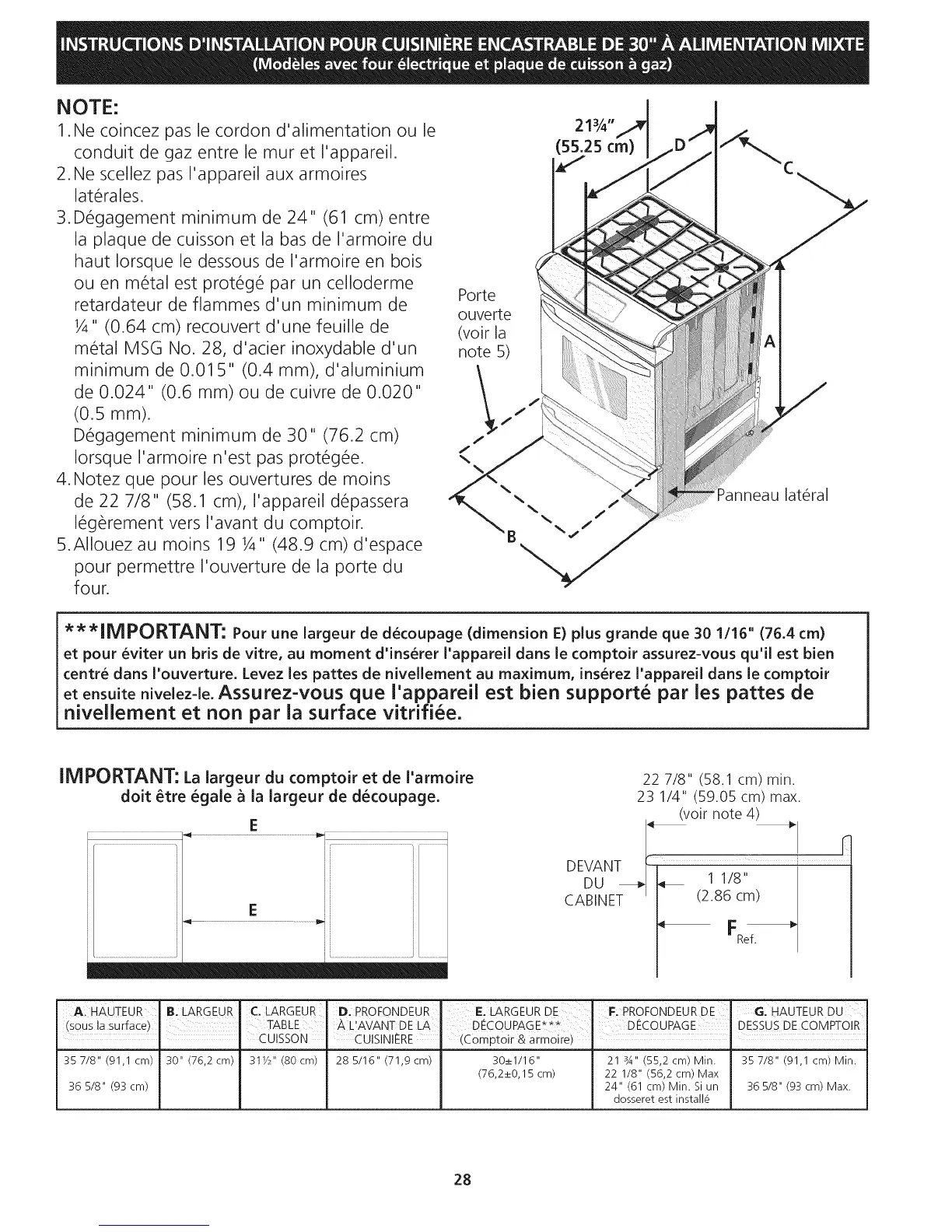

NOTE:
1.Ne coincez pas le cordon d'alimentation ou le
conduit de gaz entre lemur et I'appareil.
2. Ne scellez pas I'appareil aux armoires
laterales.
3.Degagement minimum de 24" (61 cm) entre
la plaque de cuisson et la bas de I'armoire du
haut Iorsque le dessous de I'armoire en bois
ou en metal est proteg6 par un celloderme
retardateur de flammes d'un minimum de
¼" (0.64 cm) recouvert d'une feuille de
metal MSG No. 28, d'acier inoxydable d'un
minimum de 0.015" (0.4 mm), d'aluminium
de 0.024" (0.6 mm) ou de cuivre de 0.020"
(0.5 mm).
Degagement minimum de 30" (76.2 cm)
Iorsque I'armoire n'est pas proteg6e.
4. Notez que pour les ouvertures de moins
de 22 7/8" (58.1 cm), I'appareil depassera
legerement vers I'avant du comptoir.
5.AIIouez au moins 19 ¼" (48.9 cm) d'espace
pour permettre I'ouverture de la porte du
four.
Porte
ouverte
(voir la
note 5)
21¾" _
(55.25 cm) I
I
lateral
***IMPORTANT: Pour une largeur de d_coupage (dimension E) plus grande que 30 1/16" (76.4 cm)
et pour eviter un bris de vitre, au moment d'inserer I'appareil dans le comptoir assurez-vous qu'il est bien
centre dans I'ouverture. Levez les pattes de nivellement au maximum, inserez I'appareil dans le comptoir
et ensuite nivelez-le. Assurez-vous que I'appareil est bien support_ par les pattes de
nivellement et non par la surface vitrifi_e.
IMPORTANT: La largeur du comptoir et de l'armoire
doit _tre egale a la largeur de decoupage.
E
i i ................................................................
DEVANT
DU
CABINET
22 7/8" (58.1 cm) rain.
23 1/4" (59.05 cm) max.
(volt note 4)
I
• _ 1 1/8"
(2.86 cm)
_ F_
Ref.
A HAUTEUR B LARGEUR C. LARGEUR D. PROFONDEUR IE.LARGEURDE, F; PROFONDEURDE G. HAUTEUR DU
(s0us la Surface) 'TABLE _. L'AVANT DE LA DECOUPAGE*** DECOUPAGE DESSUSDE COMPTOIR
. CUISSON CUISINIERE (C0mptoir & armoire)
35 718" (91,1 cm) 30" (76,2 cm) 311/2" (80 cm) 28 5116" (71,9 cm) 30_+1116"
(76,2_+0,15 cm)
36 5/8" (93 cm)
21%" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. Si un
dosseret est installe
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
28
