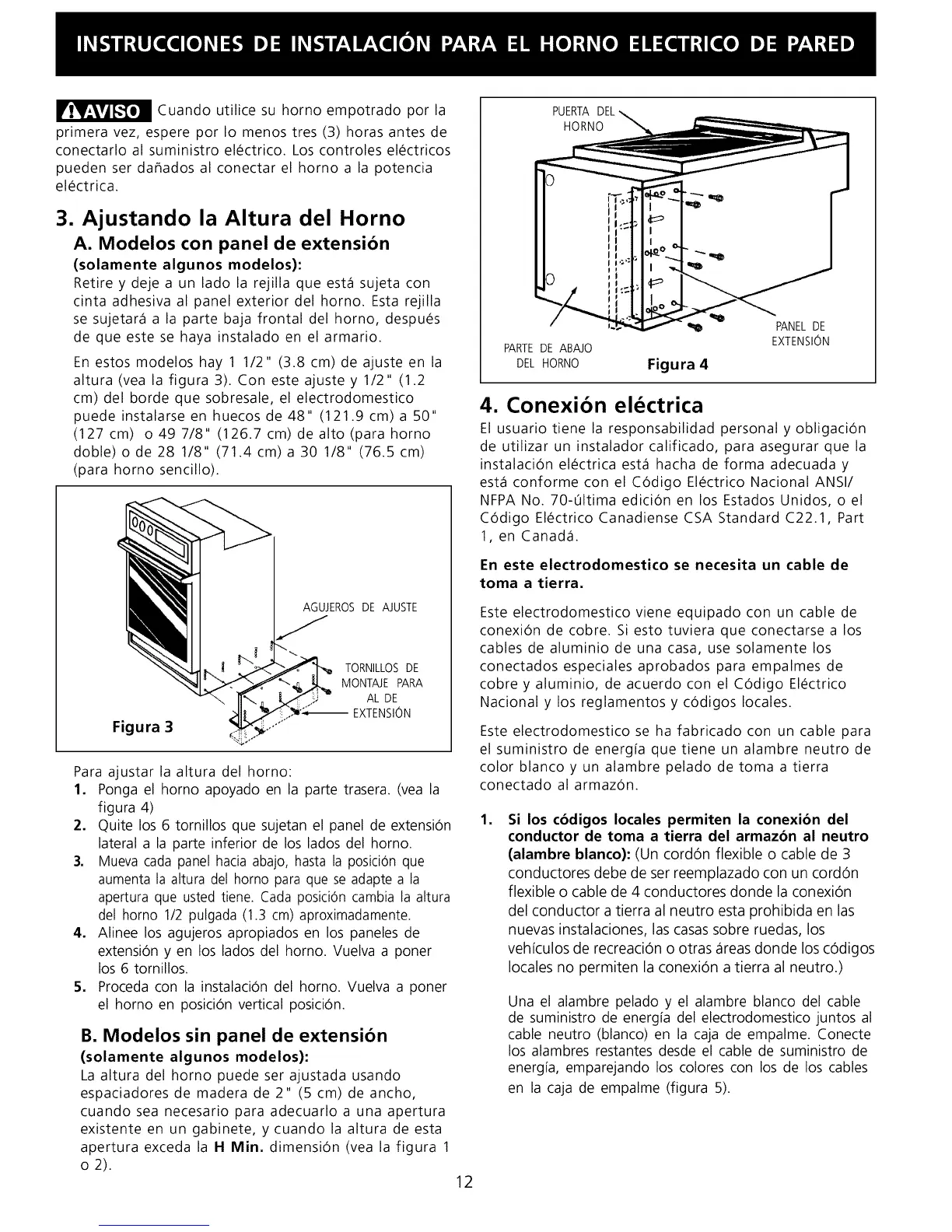

Frigidaire FEB398WECC - Page 12

_ Cuando su empotrado por
utilice horno la
primera vez, espere por Io menos tres (3) horas antes de
conectarlo al suministro el_ctrico. Los controles el_ctricos
pueden ser daflados al conectar el horno a la potencia
el_ctrica.
3. Ajustando la Altura del Horno
A. Modelos con panel de extensibn
(solamente algunos modelos):
Retire y deje a un lado la rejilla que est_ sujeta con
cinta adhesiva al panel exterior del horno. Esta rejilla
se sujetara a la parte baja frontal del horno, despu_s
de que este se haya instalado en el armario.
En estos modelos hay 1 1/2" (3.8 cm) de ajuste en la
altura (vea la figura 3). Con este ajuste y 1/2" (1.2
cm) del borde que sobresale, el electrodomestico
puede instalarse en huecos de 48" (121.9 cm) a 50"
(127 cm) o 49 7/8" (126.7 cm) de alto (para horno
doble) o de 28 1/8" (71.4 cm) a 30 1/8" (76.5 cm)
(para homo sencillo).
Figura 3 ...::
AGUJEROSDE AJUSTE
TORNILLOS DE
MONTAJEPARA
AL DE
,,i._''" EXTENSION
Para ajustar la altura del horno:
1. Ponga el horno apoyado en la parte trasera. (vea la
figura 4)
2. Quite los 6 tornillos que sujetan el panel de extensi6n
lateral a la parte inferior de los lados del horno.
3. Mueva cada panel hacia abajo, hasta la posici6n que
aumenta la altura del homo para que se adapte a la
apertura que usted tiene. Cada posicbn cambia la altura
del homo 1/2 pulgada (1.3 cm) aproximadamente.
4. Alinee los agujeros apropiados en los paneles de
extensi6n y en los lados del horno. Vuelva a poner
los 6 tornillos.
5. Proceda con la instalaci6n del horno. Vuelva a poner
el horno en posici6n vertical posici6n.
B. Modelos sin panel de extensibn
(solamente algunos modelos):
La altura del horno puede ser ajustada usando
espaciadores de madera de 2" (5 cm) de ancho,
cuando sea necesario para adecuarlo a una apertura
existente en un gabinete, y cuando la altura de esta
apertura exceda la H Min. dimensi6n (vea la figura 1
o 2).
PUERTA
HORNO
PARTEDE ABAJO
DEL HORNO
Figura 4
PANELDE
EXTENSION
4. Conexibn el ctrica
El usuario tiene la responsabilidad personal y obligaci6n
de utilizar un instalador calificado, para asegurar que la
instalaci6n el_ctrica est_ hacha de forma adecuada y
est_ conforme con el C6digo El_ctrico Nacional ANSI/
NFPA No. 70-Oltima edici6n en los Estados Unidos, o el
C6digo El_ctrico Canadiense CSA Standard C22.1, Part
1, en Canada.
En este electrodomestico se necesita un cable de
toma a tierra.
Este electrodomestico viene equipado con un cable de
conexi6n de cobre. Si esto tuviera que conectarse a los
cables de aluminio de una casa, use solamente los
conectados especiales aprobados para empalmes de
cobre y aluminio, de acuerdo con el C6digo El_ctrico
Nacional y los reglamentos y c6digos locales.
Este electrodomestico se ha fabricado con un cable para
el suministro de energla que tiene un alambre neutro de
color blanco y un alambre pelado de toma a tierra
conectado al armaz6n.
1.
Si los c6digos locales permiten la conexi6n del
conductor de toma a tierra del armaz6n al neutro
(alambre blanco): (Un cordon flexible o cable de 3
conductores debe de ser reemplazado con un cordon
flexible o cable de 4 conductores donde la conexiOn
del conductor a tierra al neutro esta prohibida en las
nuevas instalaciones, las casas sobre ruedas, los
vehlculos de recreaciOn o otras areas donde los cOdigos
locales no permiten la conexiOn a tierra al neutro.)
Una el alambre pelado y el alambre blanco del cable
de suministro de energla del electrodomestico juntos al
cable neutro (blanco) en la caja de empalme. Conecte
los alambres restantes desde el cable de suministro de
energla, emparejando los colores con los de los cables
en la caja de empalme (figura 5).
