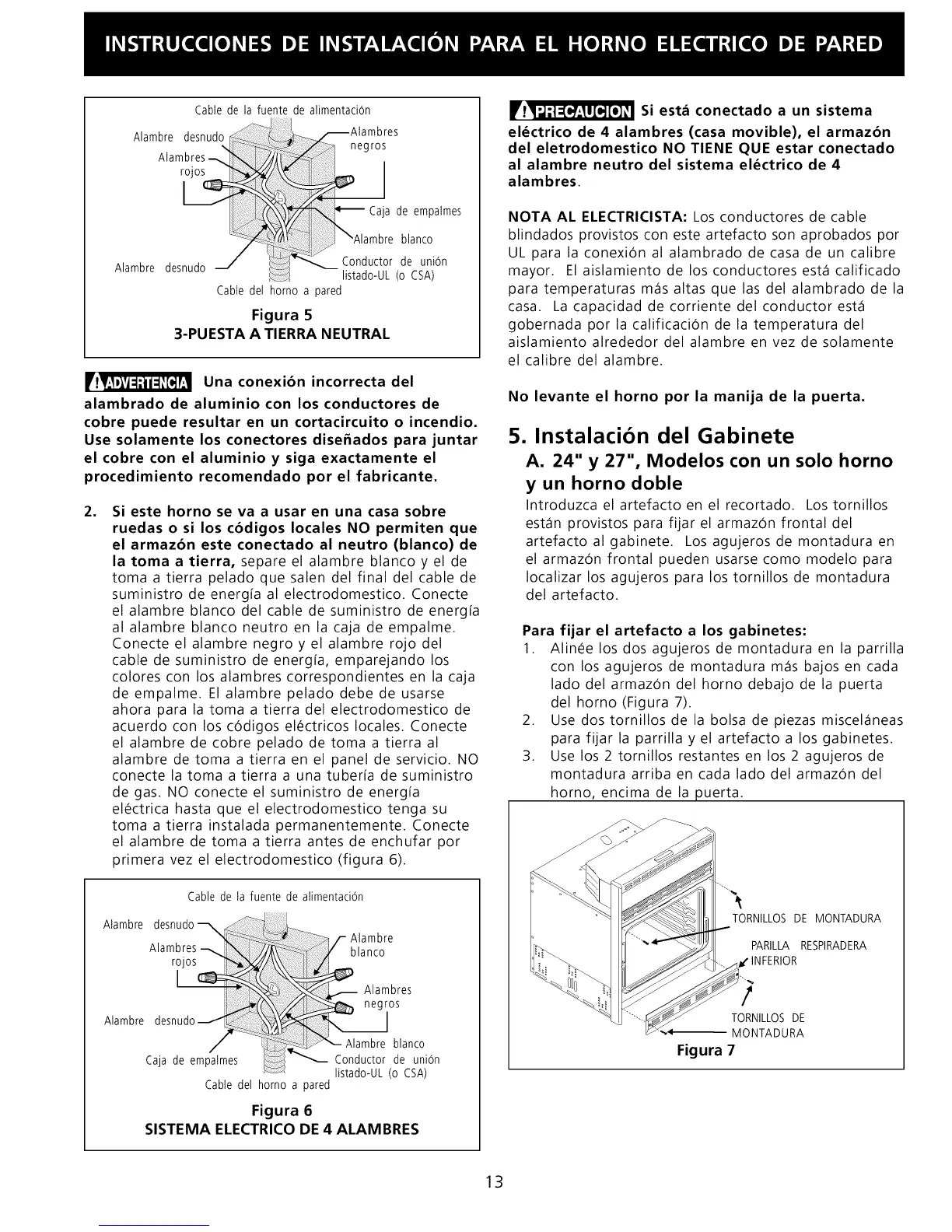

Cable de la fuente de alimentaciOn
Cabledel homoa pared
Figura 5
3-PUESTA A TIERRA NEUTRAL
Una conexibn incorrecta del
alambrado de aluminio con los conductores de
cobre puede resultar en un cortacircuito o incendio.
Use solamente los conectores disefiados para juntar
el cobre con el aluminio y siga exactamente el
procedimiento recomendado por el fabricante.
= Si este horno se va a usar en una casa sobre
ruedas o si los cbdigos locales NO permiten que
el armazbn este conectado al neutro (blanco) de
la toma a tierra, separe el alambre blanco y el de
toma a tierra pelado que salen del final del cable de
suministro de energ[a al electrodomestico. Conecte
el alambre blanco del cable de suministro de energ[a
al alambre blanco neutro en la caja de empalme.
Conecte el alambre negro y el alambre rojo del
cable de suministro de energ[a, emparejando los
colores con los alambres correspondientes en la caja
de empalme. El alambre pelado debe de usarse
ahora para la toma a tierra del electrodomestico de
acuerdo con los cOdigos el_ctricos locales. Conecte
el alambre de cobre pelado de toma a tierra al
alambre de toma a tierra en el panel de servicio. NO
conecte la toma a tierra a una tuber[a de suministro
de gas. NO conecte el suministro de energ[a
el_ctrica hasta que el electrodomestico tenga su
toma a tierra instalada permanentemente. Conecte
el alambre de toma a tierra antes de enchufar por
primera vez el electrodomestico (figura 6).
Cable de la fuente de alimentaciOn
Conductor de union
listado-UL (0 CSA)
Cable del homo a pared
Figura 6
SISTEMA ELECTRICO DE4 ALAMBRES
Si estd conectado a un sistema
eldctrico de 4 alambres (casa movible), el armazbn
del eletrodomestico NO TIENE QUE estar conectado
al alambre neutro del sistema eldctrico de 4
alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexiOn al alambrado de casa de un calibre
mayor. El aislamiento de los conductores est.1 calificado
para temperaturas m_is altas que las del alambrado de la
casa. La capacidad de corriente del conductor est.1
gobernada por la calificaciOn de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
No levante el horno por la manija de la puerta.
5. Instalacibn del Gabinete
A. 24" y 27", Modelos con un solo horno
y un homo doble
Introduzca el artefacto en el recortado. Los tornillos
est_in provistos para fijar el armazOn frontal del
artefactoalgabinete. Los agujeros de montadura en
el armazOn frontal pueden usarse como modelo para
Iocalizar los agujeros para los tornillos de montadura
del artefacto.
Para fijar el artefacto a los gabinetes:
1. Alin_e los dos agujeros de montadura en la parrilla
con los agujeros de montadura m_is bajos en cada
lado del armazOn del horno debajo de la puerta
del homo (Figura 7).
2. Use dos tornillos de la bolsa de piezas miscel_ineas
para fijar la parrilla y el artefacto a los gabinetes.
3. Use los 2 tornillos restantes en los 2 agujeros de
montadura arriba en cada lado del armazOn del
homo, encima de la puerta.
TORNILLOSDE MONTADURA
PARILLA RESPIRADERA
!
TORNILLOS DE
-q MONTADURA
Figura 7
13
