Cable d'alimentation
Fil denude
Fils
rouge
Fildenudeo
Cablede l'appareil

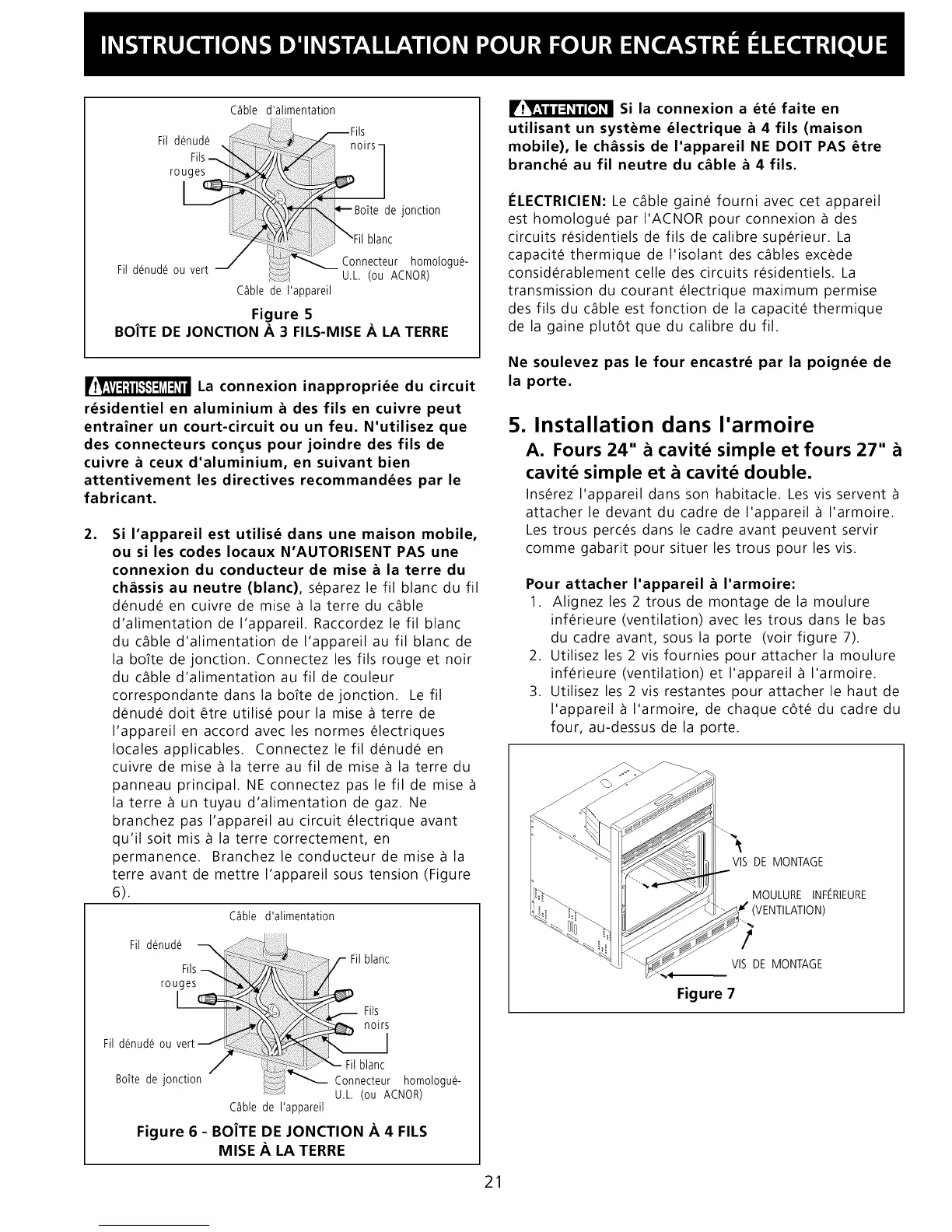

Figure 5
BO|TE DE JONCTION ,A 3 FILS-MISE ,A LA TERRE
Si la connexion a _t_ faite en
utilisant un systbme _lectrique _ 4 fils (maison
mobile), le ch&ssis de I'appareil NE DOlT PAS _tre
branch_ au fil neutre du c&ble _ 4 fils.
leLECTRICIEN: Le cable gain_ fourni avec cet appareil
est homologu_ par I'ACNOR pour connexion a des
circuits r_sidentiels de fils de calibre sup_rieur. La
capacit_ thermique de I'isolant des cables exc_de
consid_rablement celle des circuits residentiels. La
transmission du courant _lectrique maximum permise
des fils du cable est fonction de la capacit_ thermique
de la gaine plut6t que du calibre du fil.
La connexion inappropri_e du circuit
r_sidentiel en aluminium _ des fils en cuivre peut
entrainer un court-circuit ou un feu. N'utilisez que
des connecteurs con_us pour joindre des fils de
cuivre _ ceux d'aluminium, en suivant bien
attentivement les directives recommand_es par le
fabricant.
.
Si I'appareil est utilis_ dans une maison mobile,
ou si les codes Iocaux N'AUTORISENT PAS une
connexion du conducteur de mise _ la terre du
chassis au neutre (blanc), s_parez le fil blanc du fil
d_nud_ en cuivre de mise _ la terre du cable
d'alimentation de I'appareil. Raccordez le fil blanc
du cable d'alimentation de I'appareil au fil blanc de
la boTte de jonction. Connectez les fils rouge et noir
du cable d'alimentation au fil de couleur
correspondante dans la boTte de jonction. Le fil
d_nud_ dolt _tre utilis_ pour la mise _ terre de
I'appareil en accord avec les normes _lectriques
Iocalesapplicables. Connectezlefil d_nud_ en
cuivre de mise _ la terre au fil de mise _ la terre du
panneau principal. NE connectez pas le fil de mise
la terre _ un tuyau d'alimentation de gaz. Ne
branchez pas I'appareil au circuit _lectrique avant
qu'il soit mis _ la terre correctement, en
permanence. Branchezleconducteurde mise_ la
terre avant de mettre I'appareil sous tension (Figure
6).
Cable d'alimentation
Fil denude
Fils
rouges
Fildenudeou vert_
Bo_tede jonctio _ Connecteur
Cablede I'appareil
homologue-
U.L. (ou ACNOR)
Figure 6 - BOiTE DE JONCTION A 4 FILS
MISE A LA TERRE
Ne soulevez pas le four encastr_ par la poign_e de
la porte.
5. Installation dans I'armoire
A. Fours 24" b cavit_ simple et fours 27"
cavit_ simple et _ cavit_ double.
Ins_rez I'appareil dans son habitacle. Les vis servent
attacher le devant du cadre de I'appareil a I'armoire.
Les trous perc_s dans le cadre avant peuvent servir
comme gabarit pour situer les trous pour les vis.
Pour attacher I'appareil & I'armoire:
1. Alignez les 2 trous de montage de la moulure
inf_rieure (ventilation) avec les trous dans le bas
du cadre avant, sous la porte (voir figure 7).
2. Utilisez les 2 vis fournies pour attacher la moulure
inf_rieure (ventilation) et I'appareil a I'armoire.
3. Utilisez les 2 vis restantes pour attacher le haut de
I'appareil a I'armoire, de chaque c6t_ du cadre du
four, au-dessus de la porte.
vls DEMONTAGE
MOULUREINF_RIEURE
)
!
VlS DEMONTAGE
Figure 7
21
