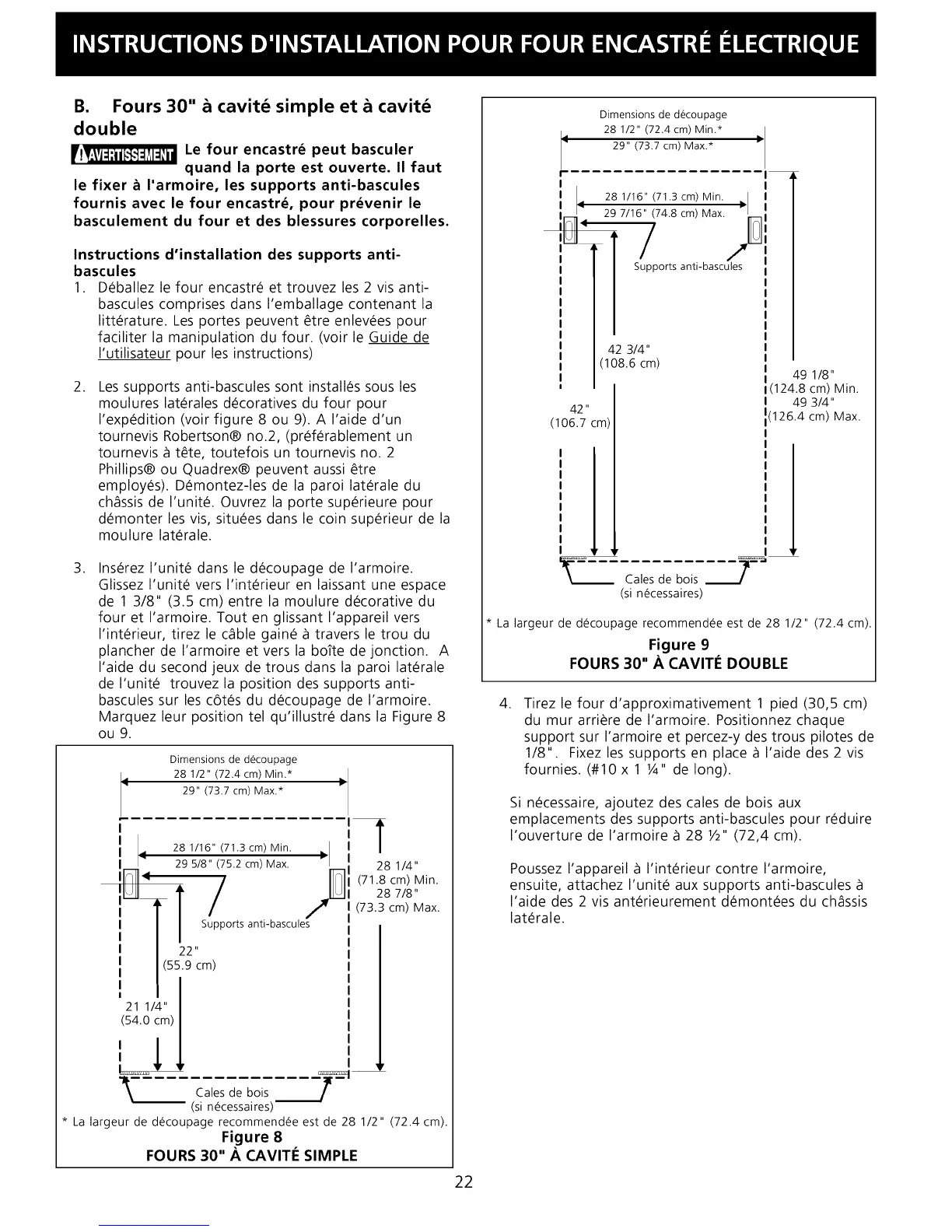

B. Fours 30" _ cavit_ simple et _ cavit_
double
Le four encastr_ peut basculer
quand la porte est ouverte. II faut
le fixer _ I'armoire, les supports anti-bascules
fournis avec le four encastr_, pour pr_venir le
basculement du four et des blessures corporelles.
Instructions d'installation des supports anti-
bascules
1. D_ballez le four encastr_ et trouvez les 2 vis anti-
bascules comprises dans I'emballage contenant la
litt_rature. Les portes peuvent _tre enlev_es pour
faciliter la manipulation du four. (voir le Guide de
I'utilisateur pour les instructions)
2,
Les supports anti-bascules sont install_s sous les
moulures lat_rales d_coratives du four pour
I'exp_dition (voir figure 8 ou 9). A I'aide d'un
tournevis Robertson® no.2, (pr_f_rablement un
tournevis _ t_te, toutefois un tournevis no. 2
Phillips® ou Quadrex® peuvent aussi _tre
employ_s). D_montez-les de la paroi lat_rale du
chassis de I'unit_. Ouvrez la porte sup_rieure pour
d_monter les vis, situ_es dans le coin sup_rieur de la
moulure lat_rale.
,
Ins_rez I'unit_ dans le d_coupage de I'armoire.
Glissez I'unit_ vers I'int_rieur en laissant une espace
de 1 3/8" (3.5 cm) entre la moulure d_corative du
four et I'armoire. Tout en glissant I'appareil vers
I'int_rieur, tirez le c_ble gain_ _ travers le trou du
plancher de I'armoire et vers la boTte de jonction. A
I'aide du second jeux de trous dans la paroi lat_rale
de I'unit_ trouvez la position des supports anti-
bascules sur les c6t_s du d_coupage de I'armoire.
Marquez leur position tel qu'illustr_ dans la Figure 8
ou 9.
Dimensions de d_coupage
4 28 1/2" (72.4 cm) Min.*
29 _ (73.7 cm) Max.*
e
I
I 4 28 1/16 _ (71.3 cm) Min. k
I / / Sopportsooti-boscu'es
/ 22"
1 1(55.9cm)
I/I
21 1/4" I
(54.0 cm) ]
LII _
(si n_cessaires)--
T
28 1/4"
(71.8 cm) Min.
28 7/8"
(73.3 cm) Max.
* La largeur de d_coupage recommend_e est de 28 1/2" (72.4 cm).
Figure 8
FOURS 30" A CAVITI_ SIMPLE
Dimensions de d_coupage
28 1/2" (72.4 cm) Min.*
29" (73,7 cm) Max,*
r
I
I
28 1/16" (71.3 cm) Min, kl
I
29 7/16" (74.8 cm) Max.
[ /
Supports anti-bascules
42 3/4"
(108.6 cm)
42 "
(106.7 cm)
49 1/8"
i(124.8 cm) Min.
49 3/4"
(126.4 cm) Max.
Cales de bois "_-
(si n_cessaires)
* La largeur de d_coupage recommend_e est de 28 1/2" (72.4 cm).
Figure 9
FOURS 30" A CAVITI_ DOUBLE
4,
Tirez le four d'approximativement 1 pied (30,5 cm)
du mur arri_re de I'armoire. Positionnez chaque
support sur I'armoire et percez-y des trous pilotes de
1/8". Fixez les supports en place _ I'aide des 2 vis
fournies. (#10 x 1 1_. de long).
Si n_cessaire, ajoutez des cales de bois aux
emplacements des supports anti-bascules pour r_duire
I'ouverture de I'armoire _ 28 1/2" (72,4 cm).
Poussez I'appareil _ I'int_rieur contre I'armoire,
ensuite, attachez I'unit_ aux supports anti-bascules
I'aide des 2 vis ant_rieurement d_mont_es du chassis
lat_rale.
22
