Des panneaux lat_raux sont
n_cessairespour isoler I'unit_ des
armoires adjacentes.
Pour pr_venir tout
basculement du four
encastr_ et des
blessures, il faut fixer
le four & I'armoire en
installant
correctement les
supports ou les vis
anti-bascules.
36" Min.
(91.4 cm)
Utilisez un contre-plaqu_ de 3/4" (1.9 cm),
install_ sur deux lisses, de niveau avec le
garde pied. Letout doit pouvoir supporter
150 Ibs (68 kg).
4 1/2"
(1 1.4 cm)
Max.
D_coupez une ouverture dans la
base de 9" x 9" (23 x 23 cm), _ 2"
(5 cm) du panneau lateral gauche,
pour permettre le passage du cable
gain_ vers la prise murale ou boTte
dejonction.
30" (76.2 cm) 28 1/2" (72.4 cm) Min. 28 1/4" (71.8 cm) Min.
Four encastr_ 29" (73.7 cm) Max. 24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

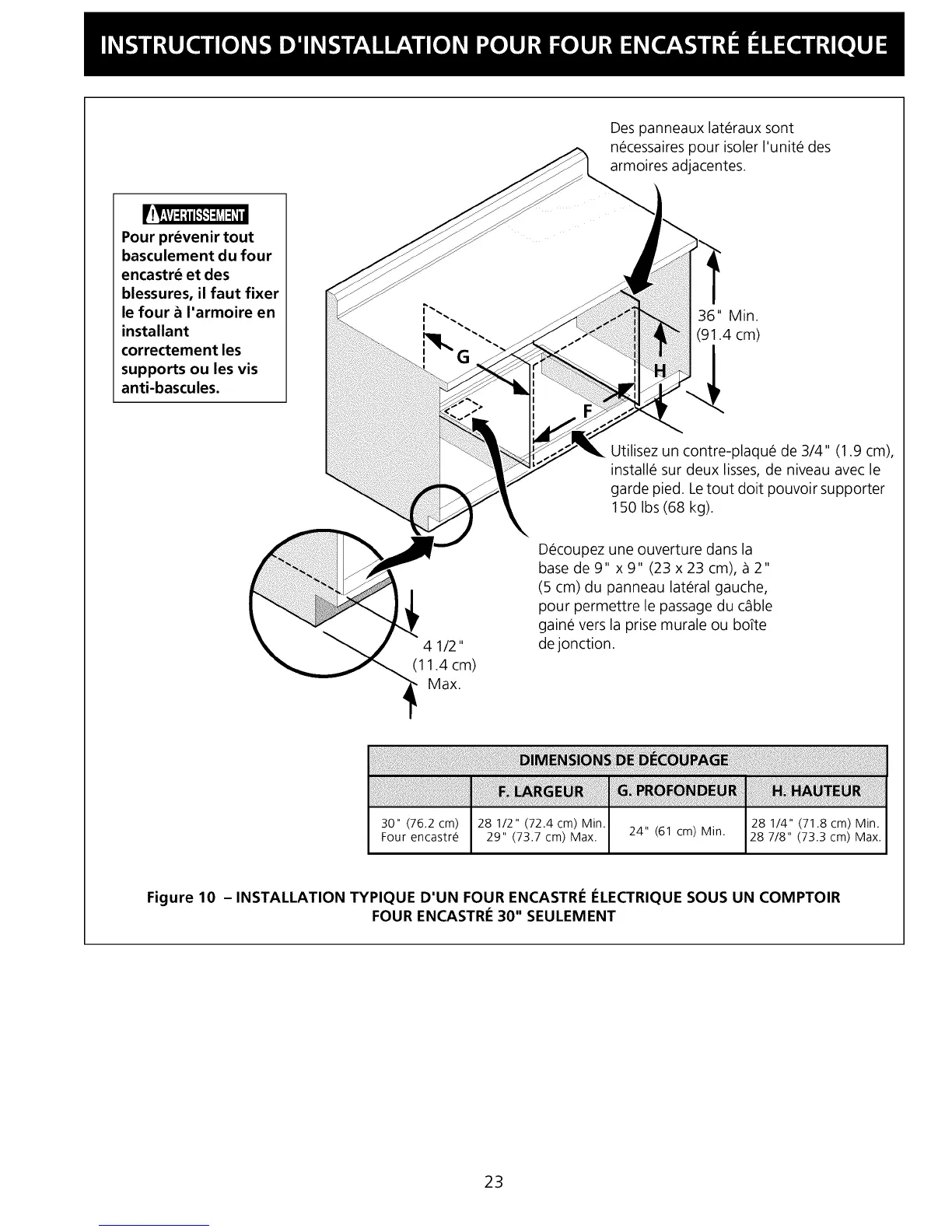

Figure 10 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_ I_LECTRIQUE SOUS UN COMPTOIR
FOUR ENCASTRI_ 30" SEULEMENT
