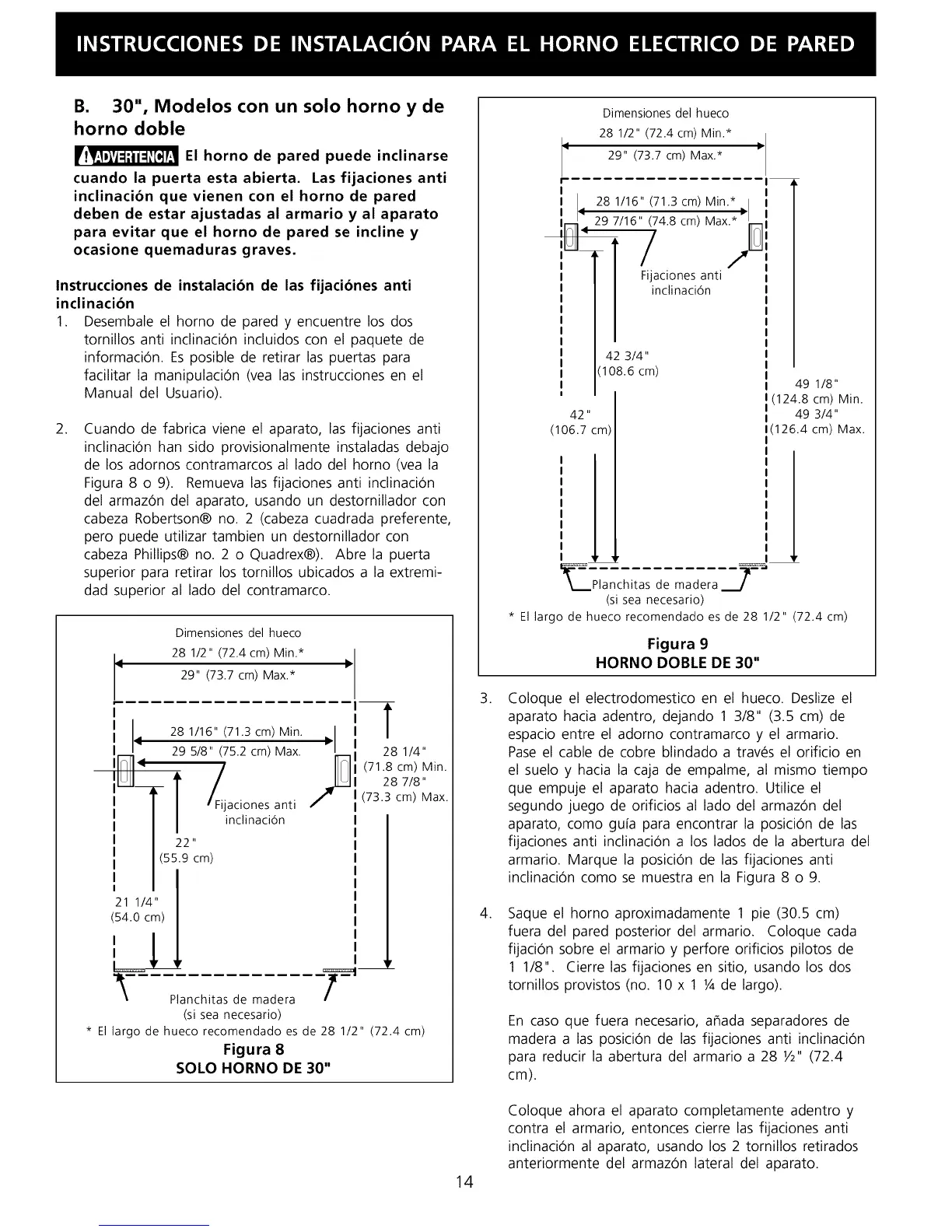

Frigidaire FEB398WECC - Page 14

B. 30", Modelos con un solo horno y de
horno doble
El horno de pared puede inclinarse
cuando la puerta esta abierta. Las fijaciones anti
inclinaci6n que vienen con el horno de pared
deben de estar ajustadas al armario y al aparato
para evitar que el horno de pared se incline y
ocasione quemaduras graves.
Instrucciones de instalacibn de las fijacibnes anti
inclinacibn
1. Desembale el horno de pared y encuentre los dos
tornillos anti inclinaciOn incluidos con el paquete de
informaciOn. Es posible de retirar las puertas para
facilitar la manipulaciOn (vea las instrucciones en el
Manual del Usuario).
2.
Cuando de fabrica viene el aparato, las fijaciones anti
inclinaciOn han sido provisionalmente instaladas debajo
de los adornos contramarcos al lado del homo (vea la
Figura 8 o 9). Remueva las fijaciones anti inclinaciOn
del armazOn del aparato, usando un destornillador con
cabeza Robertson® no. 2 (cabeza cuadrada preferente,
pero puede utilizar tambien un destornillador con
cabeza Phillips® no. 2 o Quadrex®). Abre la puerta
superior para retirar los tornillos ubicados a la extremi-
dad superior al lado del contramarco.
Dimensiones del hueco
28 1/2" (72.4 cm) Min.* k
4 29" (73.7 cm) Max.*
r
I I
I
28 1/16" (71.3 cm) Min. I
iU T_Fijaciones anti /
i / / inclination
1122"
i 1!55.9cm/
21 1/4" I
(54.0 cm) I
"_ Planchitas de madera
(si sea necesario)
* El largo de hueco recomendado es de 28 1/2" (72.4 cm)
Figura 8
SOLO HORNO DE 30"
T
28 1/4"
(71.8 cm) Min.
28 7/8"
(73.3 cm) Max.
.
4.
Dimensiones del hueco
28 1/2" (72.4 cm) Min.*
29" (73.7 cm) Max.*
I
I
28 1/16" (71.3 cm) Min.* il
II 29 7/16" (74.8 cm) Max.*
4
I
,i0' / /D
Fijaciones anti
inclinaci6n
42 3/4"
(108.6 cm)
42 "
(106.7 cm)
49 1/8"
(124.8 cm) Min.
49 3/4"
1(126.4 cm) Max.
__LPlanchitas de madera 3 _-
(si sea necesario)
* El largo de hueco recomendado es de 28 1/2" (72.4 cm)
Figura 9
HORNO DOBLE DE 30"
Coloque el electrodomestico en el hueco. Deslize el
aparato hacia adentro, dejando 1 3/8" (3.5 cm) de
espacio entre el adorno contramarco y el armario.
Pase el cable de cobre blindado a trav_s el orificio en
el suelo y hacia la caja de empalme, al mismo tiempo
que empuje el aparato hacia adentro. Utilice el
segundo juego de orificios al lado del armazOn del
aparato, como gu[a para encontrar la posiciOn de las
fijaciones anti inclinaciOn a los lados de la abertura del
armario. Marque la posiciOn de las fijaciones anti
inclinaciOn como se muestra en la Figura 8 o 9.
Saque el horno aproximadamente 1 pie (30.5 cm)
fuera del pared posterior del armario. Coloque cada
fijaciOn sobre el armario y perfore orificios pilotos de
1 1/8". Cierre las fijaciones en sitio, usando los dos
tornillos provistos (no. 10 x 1 1A de largo).
En caso que fuera necesario, ahada separadores de
madera alas posiciOn de las fijaciones anti inclinaciOn
para reducir la abertura del armario a 28 V2" (72.4
cm).
14
Coloque ahora el aparato completamente adentro y
contra el armario, entonces cierre las fijaciones anti
inclinaciOn al aparato, usando los 2 tornillos retirados
anteriormente del armazOn lateral del aparato.
