10

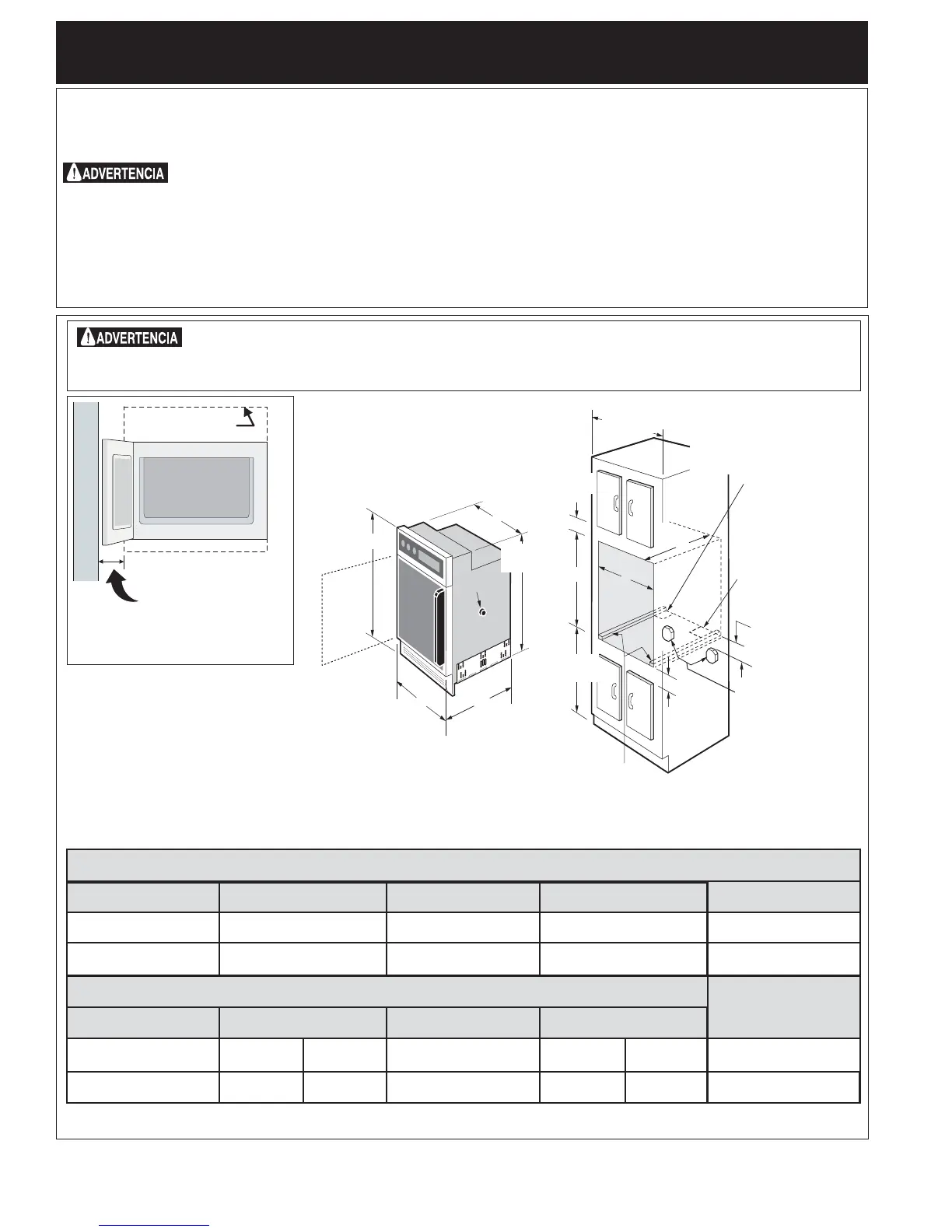

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Modelos con puerta giratoria lateral)
Puerta
Abierta
Espaciador
G
F
H
AD
C
B
2" (5.1 cm)
Min.
31"*
(78.7 cm)
3" (7.6 cm)
Max.
Ubicación para la caja de
empalme eléctrica y el
agujero para espacio de
cable de 2 ‘’ (5.1 cm)
desde la pared derecha
para modelos que se
limpian fácilmente.
28 3/32"
(71.4 cm)
Ubicación para la caja de
empalme eléctrica y el agujero
para espacio de cable de 2 ‘’
(5.1 cm) desde la pared
izquierda para modelos auto-
limpiables.
Planchitas de madera de 2"
(5.1 cm) (si sea necesario)
27" Min.
(68.6 cm)
Caja de empalme
eléctrica (a la derecha
o a la izquierda según
el modelo).
1 1/2"
(3.8 cm)
Min.
NOTA:
- Modelos auto limpiables: Deje por lo menos
27 ¼" (69.2 cm) de espacio libre para la profundidad
de la puerta cuando esta abierta.
- Modelos fácilmente limpiables: Deje por lo menos 26 ¼"
(66.7 cm) de espacio libre para la profundidad de la puerta
cuando esta abierta.
NOTA: Para un recortado con altura de más de 29" (73.6 cm)
ponga un espaciador de madera de 2" (5 cm) en cada lado de
la abertura debajo de las bordas laterales del artefacto.
Todas las dimensiones se dan en pulgadas (cm).
Imprimido en los Estados Unidos
P/N 318201508 (0410) Rev. F
English – pages 1-9
Español – páginas 10-18
Français – pages 19-27
Figura 1
* Distancia segurida desde el suelo es 31" (78.7 cm).
La distancia mínima requerida es 4 1/2" (11.4 cm)
por modelos auto limpiables.
La distancia mínima requerida es 10"
(25.4 cm) por modelos fácilmente
limpiables.
Solamente algunos modelos están disponible en Canadá
Figura 2
No instale el horno más
cerca de K de cualquier
armario o cualquiera
pared contiguos al lado de
la bisagra de la puerta.
Abertura del
hueco
LA INSTALACIÓN Y EL SERVICIO DEBE DE HACERLOS UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y líquidos inflamables
en la proximidad de este o de cualquier otro artefacto.
Su nuevo horno de pared ha sido diseñado para adaptarse a un número diverso de huecos con distintas
medidas, y hacer el trabajo de instalación mas fácil. El primer paso para su instalación debe de ser el de medir
las dimensiones de la apertura actual y compararlas con las que se indican en el cuadro de dimensiones del
hueco en el gráfico a continuación, para su modelo. Puede ocurrir que no sea casi necesario hacer trabajo de
carpintería.
No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del horno
emportado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una
concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
NOTA: La basa debe poder sostener 150 libras (68 Kg).
DIMENSIONES DEL APARATO
MODELO A
B C (cubierta)
D
27" (68.6 cm)
Facilimente limpiables
26 7/8 (68.2) 30 9/16 (77.6)
24 11/16 (62.7)
24 1/4 (61.6)
DIMENSIONES DEL HUECO
MODELO Min. F Max. G (Min.)
Min. H Max.
K (Min.)
26 7/8 (68.2)
31 1/8 (79.1) 24 11/16 (62.7) 25 3/8 (64.5)
24 7/8 (63.2)
24 7/8 (63.2)
25 5/32 (63.9)
25 1/4 (64.1)
23 1/2 (59.7)
23 1/2 (59.7)
28 1/8 (71.4)
28 1/8 (71.4)
29 5/8 (75.2)
30 1/8 (76.5)
3 (7.6)
4 1/2 (11.4)
Figure 2
27" (68.6 cm)
Auto-limpiables
27" (68.6 cm)
Facilimente limpiables
27" (68.6 cm)
Auto-limpiables
