INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
(Modèles à porte ouvrant de côté)
5. Installation dans l'armoire
A. Modèles facile à nettoyer
1. Retirez la moulure inférieure qui est attachée sur
le côté du four à l'aide de rubans adhésifs.
2. Glissez le four encastré dans l'ouverture murale
jusqu'à ce que les moulures latérales s'appuient à
égalité sur le mur de l'armoire. Vérifiez si les
grilles du four sont de niveau et ajustez le four en
conséquence, à l'aide de cales placées sous sa
base. Déposer le niveau sur une grille du four pour
vérifier si le four est de niveau.
3. À l'aide d'une mèche de 1/8" (0.3 cm), percez
quatre trous vis-à-vis de ceux qui se trouvent dans
le cadre avant du four (4 trous).
4. Fixez d'abord le haut du four au mur à l'aide des
2 vis de 1" (2.5 cm) qui sont insérées à travers les
trous placés de chaque côté du cadre avant.
5. Fixez la moulure inférieure et le bas du four au
mur à l'aide des 2 vis restantes (voir la figure 11).
B. Modèles autonettoyants
Insérez l'appareil dans le découpage. Des vis sont
fournies pour fixer le châssis avant de l'appareil à
l'armoire. Les trous de montage à l'avan du châssis
peuvent être utilisés comme gabarit pour situer les
trous de montage de l'appareil.
Pour fixer l'appareil à l'armoire:
1. Alignez les 2 trous de montage de la moulure
inférieure (ventilation) avec les trous de montage
inférieurs de chaque côté du châssis du four sous
la porte (voir figure 11).
2. Servez-vous de deux vis du sac de pièces diverses,
pour fixer la moulure inférieure (ventilation) et
l'appareil à l'armoire.
3. Utilisez les 2 autres vis dans les 2 trous de
montage supérieurs de chaque côté du châssis du
four, au dessus de la porte.
4. Pour une installation type d'un four encastré
électrique sous un comptoir en tandem avec une
plaque de cuisson électrique superposés, voir la
figure 12.
5. Pour une installation type d'un four encastré
électrique en tandem avec une plaque de cuisson
à gaz superposée, voir la figure 13.

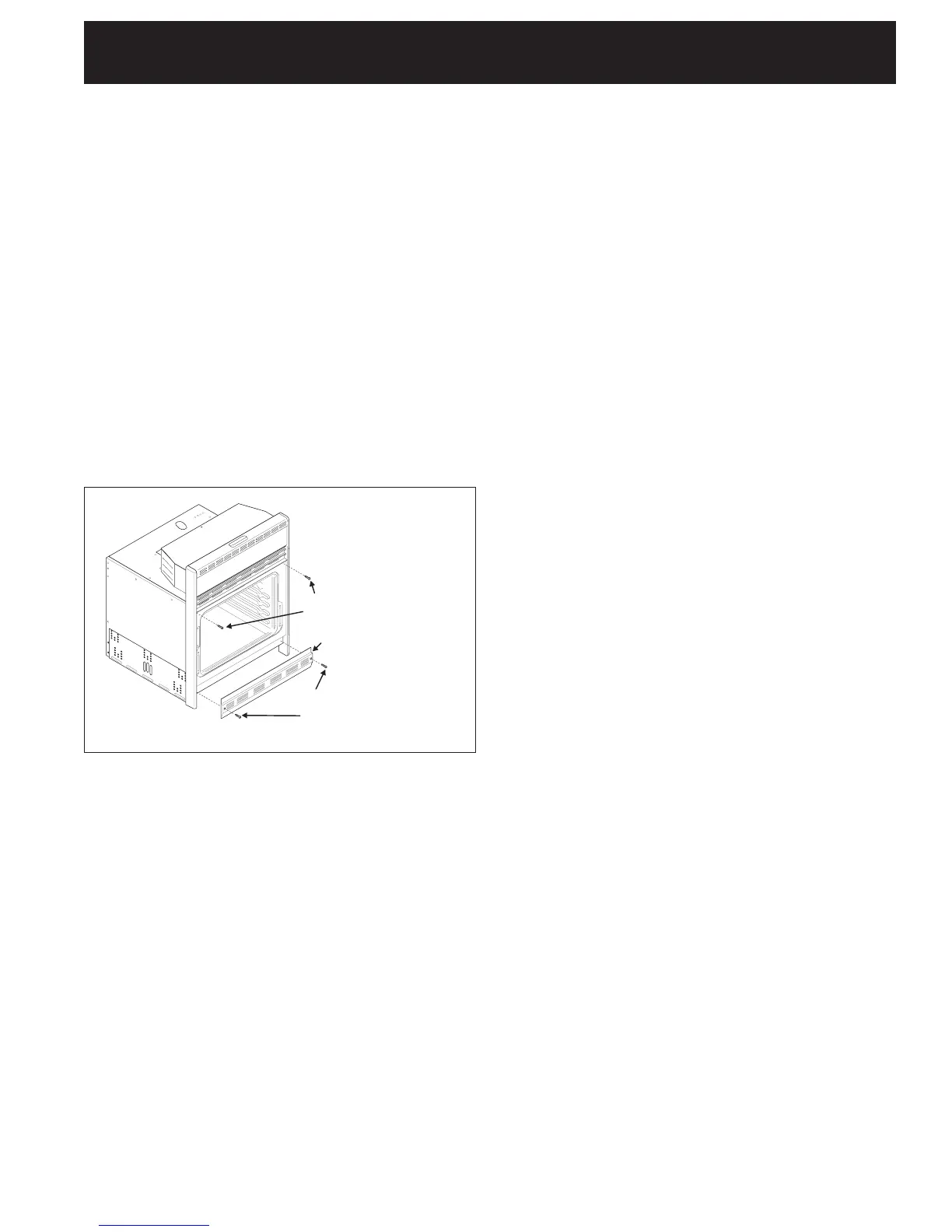

Figure 11
VIS DE MONTAGE
VIS DE MONTAGE
MOULURE INFÉRIEURE
(VENTILATION)
