18
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Modelos con puerta giratoria lateral)
18" (45.7 cm) Max.
Gabinete del
horno a pared
Lado
derecho del
gabinete
(para tener
acceso a la
válvula de
cierre
manual)
Adaptor
de gas

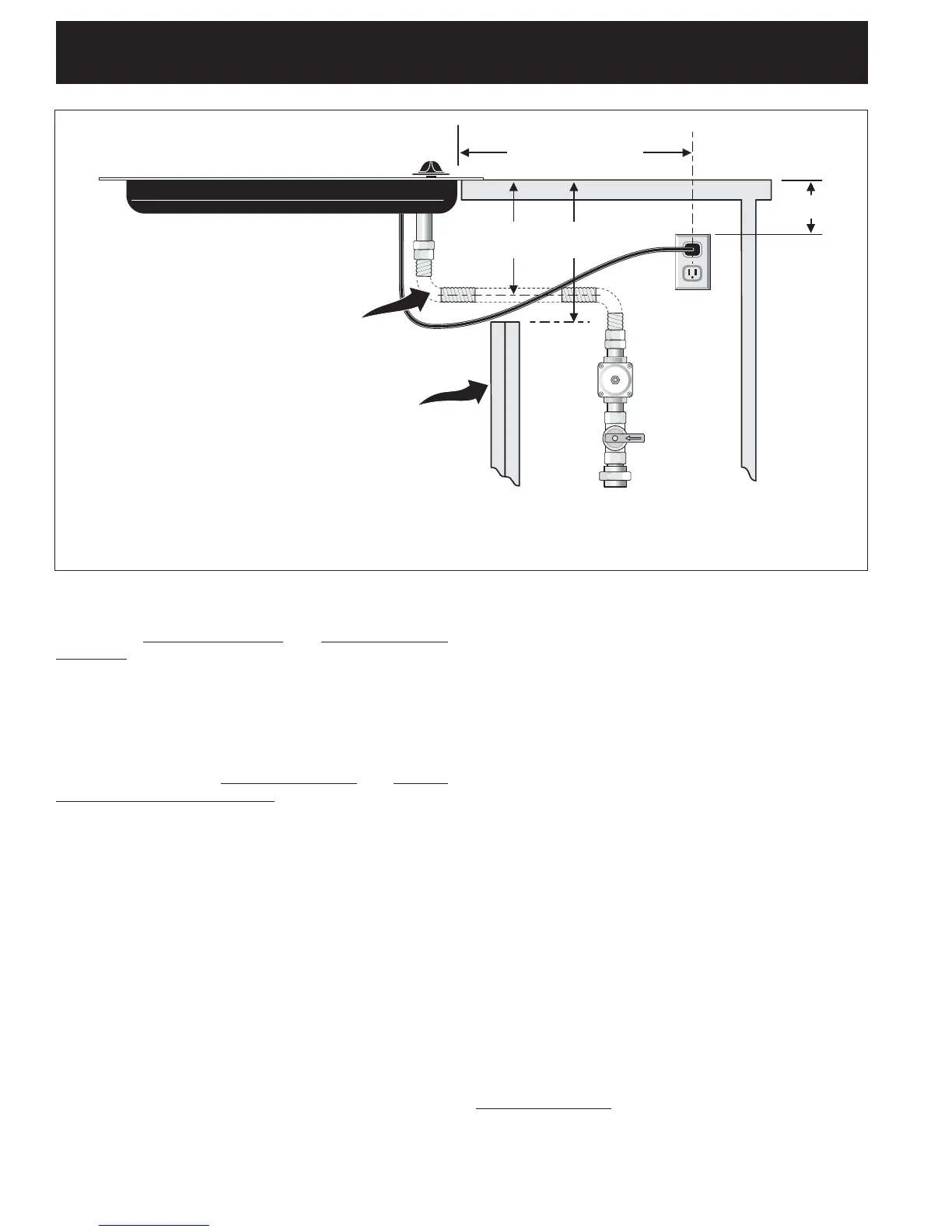

Figura 13 – MODELOS AUTO LIMPIABLES SOLAMENTE
INSTALACIÓN TÍPICA PARA UNA ESTUFA DE GAS ENCIMA DE UN HORNO DE PARED
INSTALADO DEBAJO DEL MOSTRADOR
6. Revisión de Operación
Algunos hornos a pared tienen controles manuales.
Consulte el Manual del Usuario o el Guía de controles
de horno y asegúrese de que todos los controles
funcionen correctamente.
Algunos modelos están equipados con un control
electrónico. Cada función ha sido probada en la fábrica
antes del transporte. Sin embargo, sugerimos que Ud.
verifique el funcionamiento de los controles del horno
una vez más. Véase el Manual del Usuario o el Guía de
controles de horno electrónico para la operación. Siga
las instrucciones para el reloj minutero, Cocer, Asar,
Convección (algunos modelos) y las funciones de
limpieza (algunos modelos).
Bake/Cocer–Después de poner el horno a 350°F /176°C
para cocer, el elemento inferior debe ponerse rojo.
Broil/Asar–Cuando está puesto para BROIL, el elemento
superior se debe poner rojo.
Clean/Limpieza (algunos modelos)–Cuando el horno
está puesto para un ciclo de auto-limpieza, el elemento
superior se pondrá rojo durante el período de
precalentamiento del ciclo. Después de alcanzar la
temperatura de auto-limpieza, el elemento inferior se
pondrá rojo.
Convection/Convección (algunos modelos)—Cuando
el horno se pone a CONV/BAKE los dos elementos se
encienden y se apagan alternando en un ciclo y el
ventilador se pone en marcha. El ventilador de
convección se parará cuando se abre la puerta del horno
durante el cocido o el asado por convección.
NOTA IMPORTANTE: Un ventilador en la parte superior
y atrás, arriba del horno provee un enfriamiento
adicional para los componentes eléctricos y electrónicos
del horno. El ventilador seguirá en marcha cuando el
horno ha estado operando a las temperaturas altas.
Ubicación del número de modelo y de serie
La placa con el número de modelo y de serie está
ubicada en el borde de la puerta del horno en la
posición abierta.
Cuando haga pedidos de repuestos o solicite información
con respecto a su horno, esté siempre segro de incluir el
número de modelo y de serie y el número o letra del
lote de la placa de serie de su horno.
Antes de llamar al servicio
Lea la sección Lista de Control de Averías en su Manual
del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricación de
este artefacto.
Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de teléfono
gratuito y la dirreción del servicio. Por favor llame o
escriba si tiene preguntas acerca de su horno o necesita
repuestos.
4" (10.2 cm)
Regulador
de presión
Válvula de
cierre
manual
Tomacorriente
puesto a tierra
de 120V/60Hz
Conector flexible
para artefactos
Ladosdel gabinete o
panel llenador
6 1/2"
(16.5 cm) Min.
Adaptor
de gas
5" (12.7 cm)
Max.
ESTUFA DE GAS
