17
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Modelos con puerta giratoria lateral)

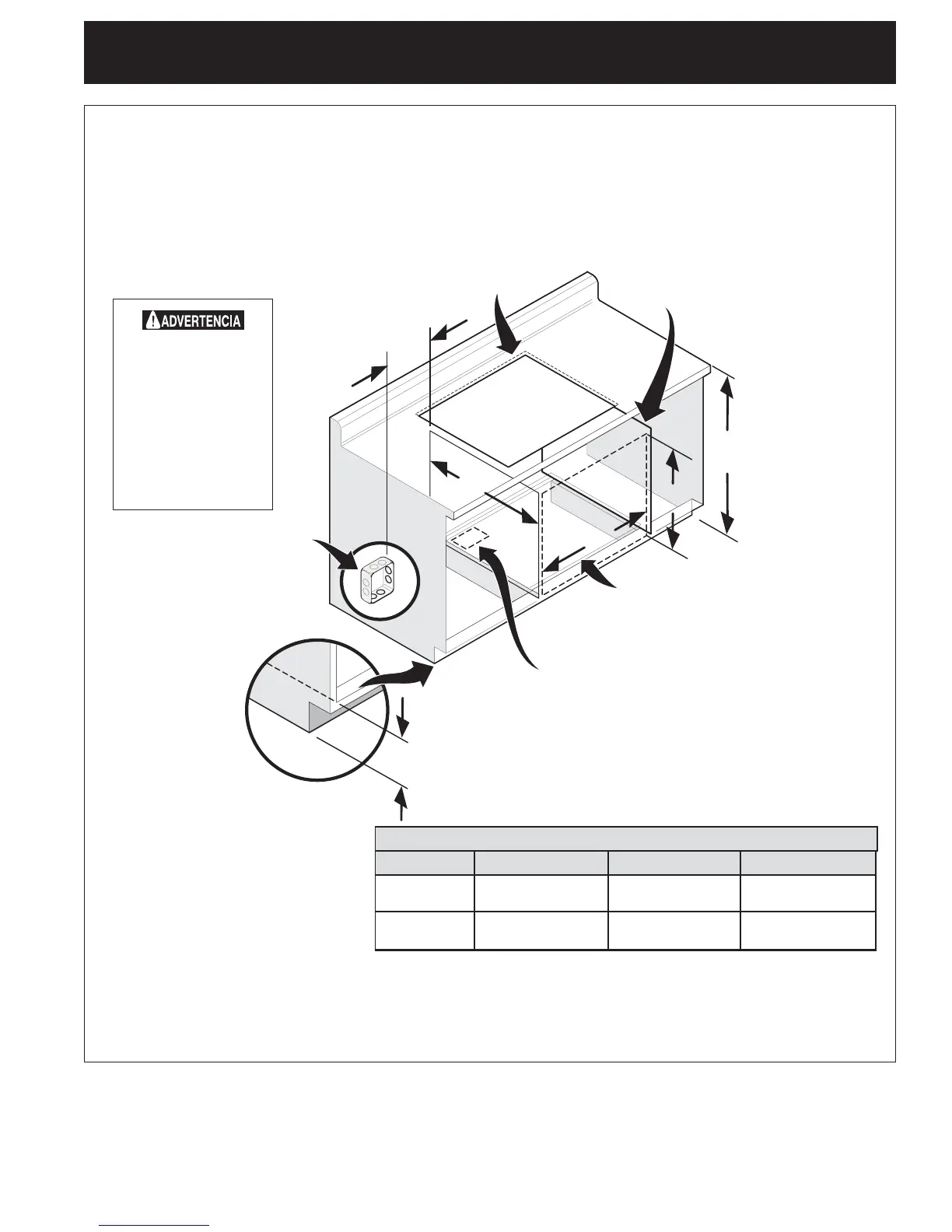

Figura 12 – MODELOS AUTO LIMPIABLES SOLAMENTE
INSTALACION TIPICA DE UN HORNO A PARED DEBAJO DEL MOSTRADOR
CON UNA ESTUFA INSTALADA ARRIBA
F
G
Instale contrachapado de 3/4" sobre
dos corredoras, nivelado con la
parrilla inferior. Debe ser cpapz de
sostener 150 libras (68 kg).
Corte una abertura de 9" x 9"
(23 x 23 cm) (mínimo) en el fondo
del contrachapado, a 2" (5 cm) del
lado izquierdo del panel llenador,
para poder encaminar el cable a la
caja de fusibles.
208/240V caja de empalmes
para un horno a pared.
Para reducir el riesgo
de daños personales
y de que vuelque el
horno a pared, el
horno debe fijarse a
los gabinetes con un
soporte de montaje
correctamente
instaladas.
* Si no hay una estufa instalada por
encima del horno a pared, se
permite un máximo de 5" (12.7
cm).
Approx. 3"
(7.6 cm)
36" Min.
(91.4 cm)
4 1/2"
(11.4 cm)
Max.*
H
Paneles llenadores laterales son
necesarios para aislar el horno de
los gabinetes adyacentes. La altura
de los paneles debe dejar espacio
suficiente para la instalación de
una estufa aprobada.
Se puede instalar solamente ciertos modelos
de estufas por encima de ciertos hornos a
pared eléctricos, listados según el número
del MFG ID (consulte la hoja incluída en el
paquete de literatura).
DIMENSIONES DE RECORTADO
F. ANCHURA
G. PROFUNDIDAD
H. ALTURA
27" (68.6 cm)
Horno de pared
30" (76.2 cm)
Horno de pared
24 7/8" (63.2 cm) Min.
25 1/4" (64.1 cm) Max.
28 1/2" (72.4 cm) Min.
29" (73.7 cm) Max.
23 1/2" (59.7 cm) Min.
24" (61 cm) Min.
28 1/8" (71.4 cm) Min.
28 5/8" (72.7 cm) Max.
28 1/4" (71.8 cm) Min.
28 7/8" (73.3 cm) Max.
