Frigidaire FEB786CESH - Page 14

14
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Modelos con puerta giratoria lateral)
Procedimiento de Inversión de la Puerta
1. Quite la moldura de debajo de la puerta si está
instalada (fijada con dos tornillos).
2. Mantenga la puerta cerrada y use una llave
abierta de 1/2" o un destornillador Robertson®
No.2 para destorillar y quitar el perno enroscado
del soporte de la bisagra inferior. Guarde el perno
para el uso futuro.
3. Aguante el peso de la puerta con una mano y
abra la puerta 5" (12.7 cm), luego deslice la parte
inferior de la puerta separándola del soporte de la
bisagra. Agarre la puerta con las dos manos y
baja la puerta del horno.
La puerta es pesada; téngala con
firmeza.
4. Deja la puerta con cuidado sobre una mesa de
trabajar. El panel interior de la puerta debe estar
cara abajo.
5. Quite el amortguador de golpes (y su tornillo
retenedor) y quite el deslizador de nilón (y su
retenedor). Luego, quite los otros dos tornillos
debajo de la puerta más los 3 tornillos encima de
la puerta.
6. Agarre la manija. Levante y quite el montaje
exterior de la puerta (vidrio, armazón, manija).
7. Destornille y invierta el amortizador de golpes (con
tornillo y tuerca) y la hembra de tornillo (y tuerca).
8. Gire el montaje exterior de la pueta media vuelta
(180°) y vuelva a poner el montaje exterior sobre
el montaje que está por debajo. Vuelva a poner
el deslizador de nilón debajo de la manija
(extremo delgado orientado hacia adentro).
Vuelva a poner el amortiguador a la derecha de la
puerta. Reponga los dos tornillos debajo de la
8. Deslize y ajuste el panel de vidrio a la esquina de
la puerta interna de acero esmaltada (hacia la
nueva ubicación del tirador).
9. Invierta la ubicación de los contramarcos # 5 y # 6
(contramarco # 5 abajo y contramarco # 6 arriba);
vuelva a montar los contramarcos.
10. Vuelva a montar el tirador y las tirantes # 2, # 3 y
# 12 al lado opuesto de la puerta.
11. Remueva y vuelva a colocar las tirantes # 7 al lado
opuesto del armazón del horno.
12. Remueva el pasador de cerrojo # 10 y vuelva a
poner el cerrojo al lado opuesto de la puerta del
horno.
13. Invierta las ubicaciónes de los partes fijados de los
contramarcos # 8 y # 9 (por ejemplo del lado
izquierdo de arriba al lado derecho de abajo).
14. Vuelva a poner la puerta en el horno de pared;
coloque la puerta dentro de la bisagra inferior fija,
luego procede a la fijación de la bisagra superior.
Ajuste la puerta usando el juego disponible en los
orificios de la bisagra.
B. Modelos auto limpiables
La parrilla delantera inferior se empaqueta por
separado y no se debe instalar hasta que el horno esté
situado en el recortado del gabinete.
Remoción de la Puerta del Horno – Inversión de la
Puerta del Horno
Se debe apagar la corriente eléctrica al horno antes de
invertir la puerta. La falta de hacerlo podría resultar en
la muerte o daño serio.
La puerta de este horno a pared está equipada con
bisagras reversibles, esto permite que la puerta pueda
cambiarse de una puerta de mano izquierda (con
abertura desde el lado derecho) como sale de la
fábrica, a una puerta de mano derecha (abertura
desde el lado izquierdo).
Para cambiar la abertura de la puerta, contrate a un
técnico con experiencia para evitar daños a las piezas
o problemas de alineamiento de la puerta.
Herramientas necesarias: Un destornillador Phillips®
No. 2 y un destornillador Rebertson® No.2, una llave
abierta de ½", destornillador pequeño de cabeza
plana, unas tenazas de nariz larga.

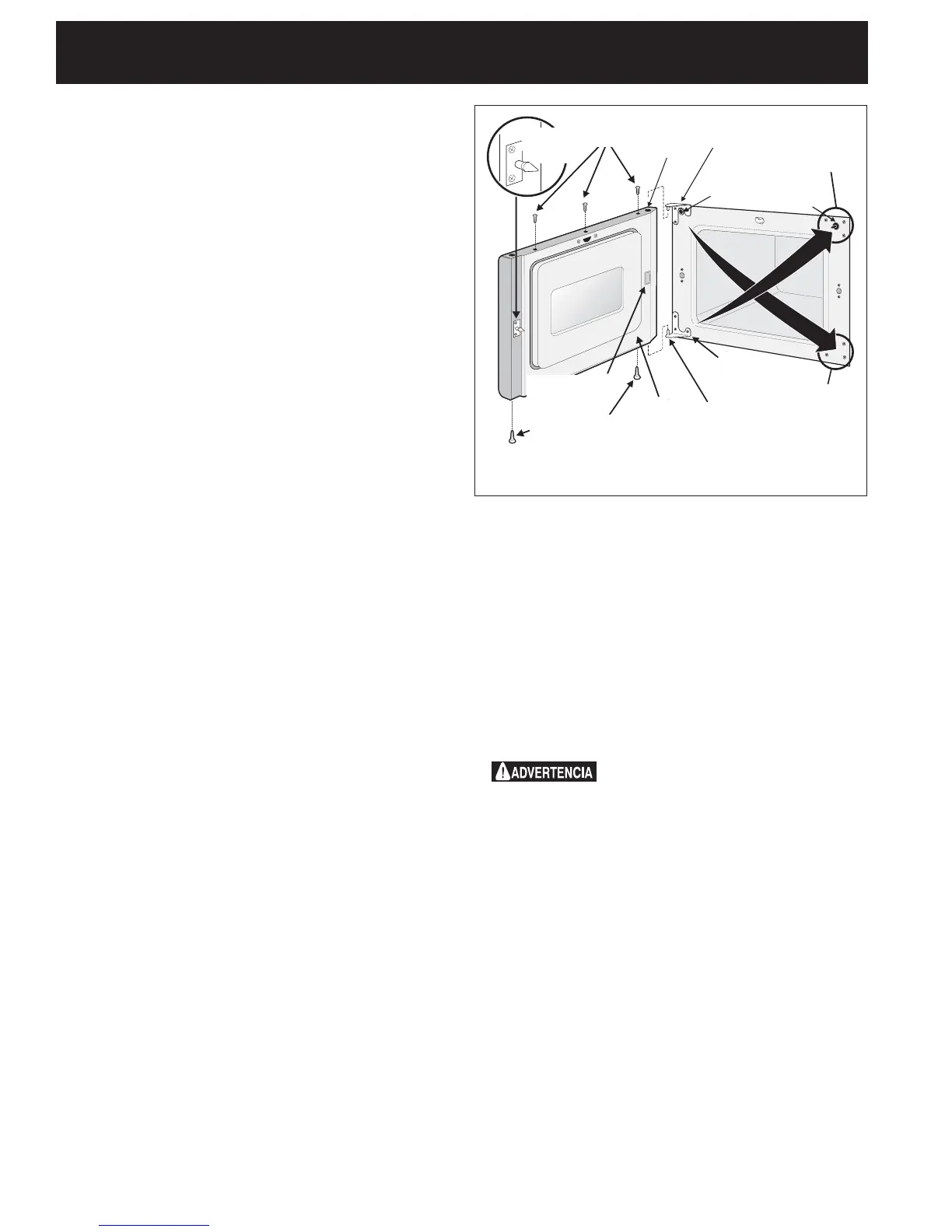

Figura 7– PUERTA DE MANO IZQUIERDA
(la manera del transporte)
El perno
del
pestillo
3 tornillos
(encima de la
puerta)
Buje de la
bisagra
(2 lugares)
Soporte de la
bisagre de la
puerta
3
tornillos
de
bisagre
postizos
Relleno para
el hoyo de la
llave de luz
del horno
Llave de
luz del
horno
2 tornillos
(debajo de la puerta)
Relleno para
el hoyo del perno
del pestillo
Soporte de la
bisagre de la
puerta
Panel
interior de
la puerta
Perno
enroscado
3 tornillos
de bisagre
postizos
