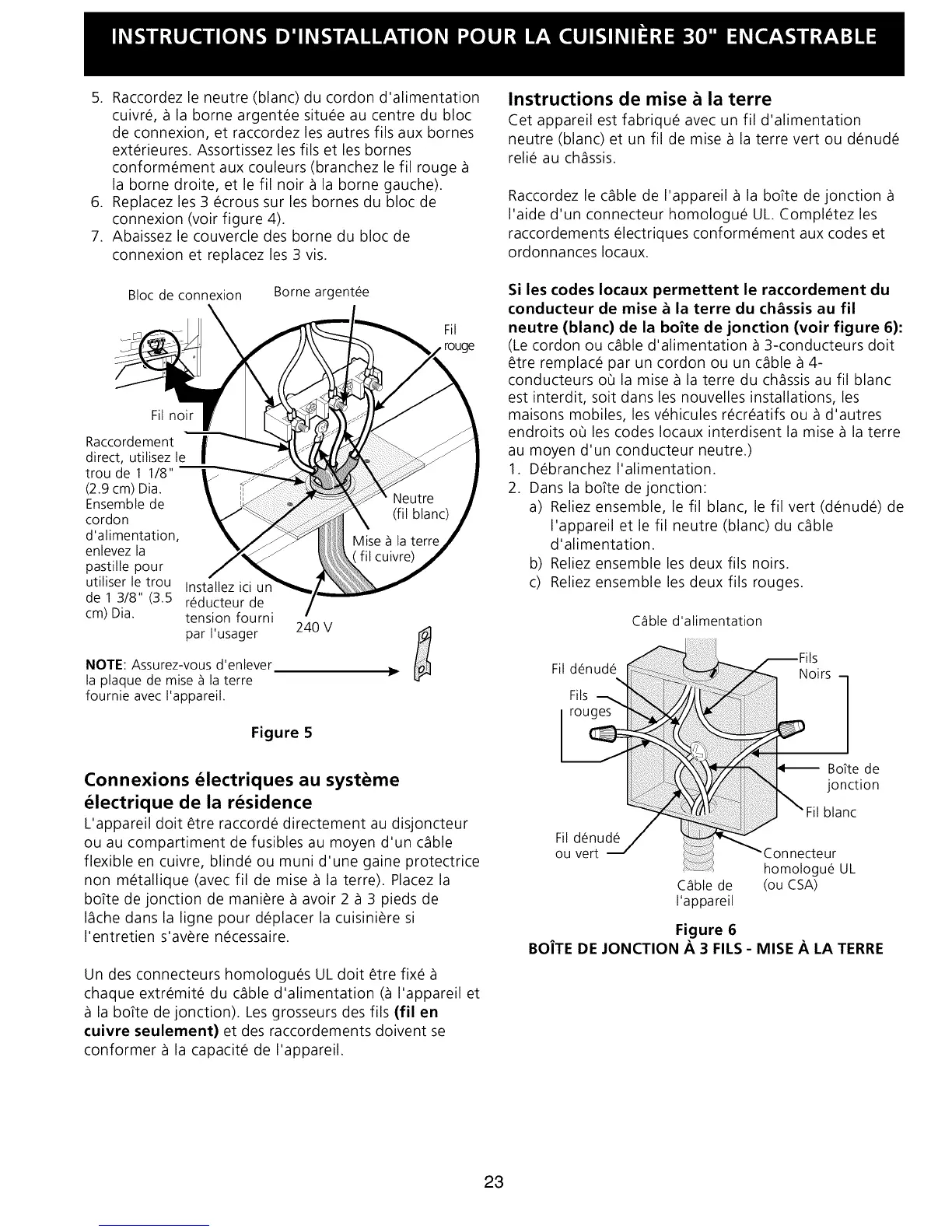

5. Raccordez le neutre (blanc) du cordon d'alimentation
cuivr_, _ la borne argent_e situ_e au centre du bloc
de connexion, et raccordez les autres fils aux bornes
ext_rieures. Assortissez les fils et les bornes
conform_ment aux couleurs (branchez le fil rouge
la borne droite, et le fil noir _ la borne gauche).
6. Replacez les 3 _crous sur les bornes du bloc de
connexion (voir figure 4).
7. Abaissez le couvercle des borne du bloc de
connexion et replacez les 3 vis.
Bloc de connexion Borne argentee
Fil
Fil noir
Raccordement
direct, utilisez le
trou de 1 1/8"
(2.9 cm) Dia.
Ensemble de
cordon
d'alimentation,
enlevez la
pastille pour
utiliser le trou
de 1 3/8" (3.5
cm) Dia.
Installez ici
r_ducteur de
tension fourni
par I'usager
240 V
NOTE: Assurez-vous d'enlever
la plaque de mise _ la terre
fournie avec I'appareil.
Figure 5
Connexions dlectriques au syst_me
dlectrique de la rdsidence
L'appareil doit _tre raccord_ directement au disjoncteur
ou au compartiment de fusibles au moyen d'un cable
flexible en cuivre, blind_ ou muni d'une gaine protectrice
non m_tallique (avec fil de mise _ la terre). Placez la
boTte de jonction de mani_re _ avoir 2 _ 3 pieds de
lache dans la ligne pour d_placer la cuisini_re si
I'entretien s'av_re n_cessaire.
Un des connecteurs homologu_s UL doit _tre fix_
chaque extr_mit_ du cable d'alimentation (a I'appareil et
la botte de jonction). Les grosseurs des fils (fil en
cuivre seulement) et des raccordements doivent se
conformer _ la capacit_ de I'appareil.
Instructions de mise _ la terre
Cet appareil est fabriqu_ avec un fil d'alimentation
neutre (blanc) et un fil de mise _ la terre vert ou d_nud_
reli_ au chassis.
Raccordez le cable de I'appareil _ la bo_te de jonction
I'aide d'un connecteur homologu_ UL. Compl_tez les
raccordements _lectriques conform_ment aux codes et
ordonnances Iocaux.
Si les codes Iocaux permettent le raccordement du
conducteur de mise _ la terre du chassis au fil
neutre (blanc) de la boite de jonction (voir figure 6):
(Le cordon ou cable d'alimentation _ 3-conducteurs doit
_tre remplac_ par un cordon ou un cable _ 4-
conducteurs o0 la mise _ la terre du chassis au fil blanc
est interdit, soit dans les nouvelles installations, les
maisons mobiles, les v_hicules r_cr_atifs ou _ d'autres
endroits o0 les codes Iocaux interdisent la mise _ la terre
au moyen d'un conducteur neutre.)
1. D_branchez I'alimentation.
2. Dans la bo_te de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (d_nud_) de
I'appareil et le fil neutre (blanc) du cable
d'alimentation.
b) Reliez ensemble les deux fils noirs.
c) Reliez ensemble les deux fils rouges.
C_ble d'alimentation
Fil denude
Fils
Noirs 1
Botte de
jonction
Fil blanc
Fil denude
ou vert
C_ble de
I'appareil
homologue UL
(ou CSA)
Figure 6
BOiTE DE JONCTION A 3 FILS - MISE A LA TERRE
23
