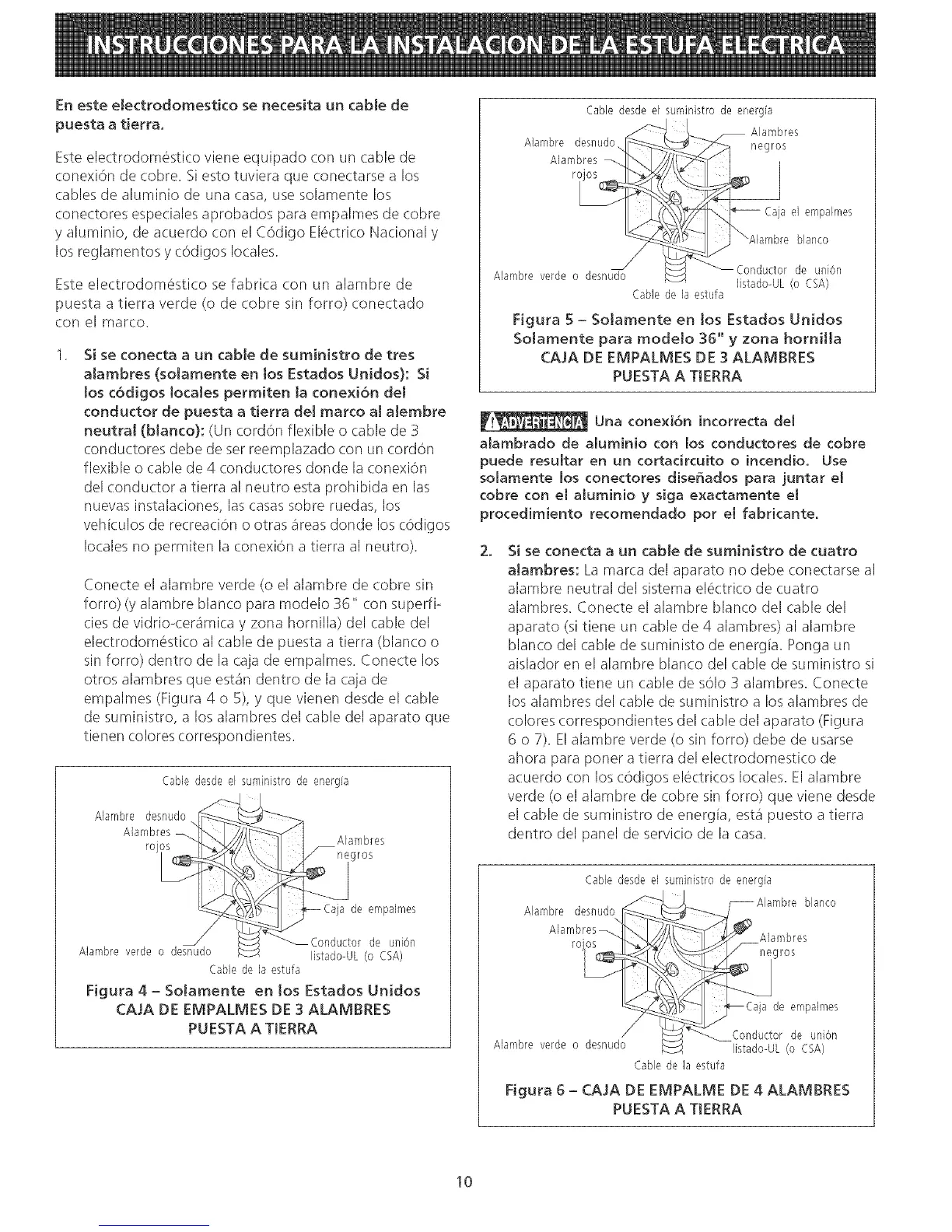

En este e[ectrodomestico se necesita un cable de
puesta a tierra.
Este electrodomestico viene equipado con un cable de
conexi6n de cobre. Siesto tuviera que conectarse a los
cables de aluminio de una casa, use solamente los
conectores especialesaprobados para empalmes de cobre
y aluminio, de acuerdo con el C6digo Electrico National y
los reglamentos y c6digos locales.
Este electrodomestico se fabrica con un alambre de
puesta a tierra verde (o de cobre sin forro) conectado
con el marco.
Si se ¢onecta a un cable de suministro de tres
alambres (so[amente en los Estados Unidos}: S[
los c6digos locales permiten ta conexi6n de[
conductor de puesta a tierra de[ marco a[ aiembre
neutral (blanco}: (Un cordon flexible o cable de 3
conductores debe de ser reemplazado con un cordon
flexible o cable de 4 conductores donde la (onexion
del conductor a tierra al neutro esta prohibida en las
nuevas instalaciones, las casas sobre ruedas, los
veh[culos de recreation o otras areas donde los c6digos
locales no permiten la conexiOn a tierra al neutro).
Conecte el alambre verde (o el alambre de cobre sin
forro) (y alambre blanco para modelo 36" con superfi-
cies de vidrio-cer_mica y zona hornilla) del cable del
electrodomestico al cable de puesta a tierra (blanco o
sin forro) dentro de la (aja de empalmes. Conecte los
otros alambres que est&n dentro de la caja de
empalmes (Figura 4 o 5), y que vienen desde el cable
de suministro, a los alambres del cable del aparato que
tienen colores correspondientes.
Cable desde el suministro de energia
Alambre desnudo
Alambres
roi_ Alambres
negros
de empalmes
de union
Alambre verde o desnudo Iistado-UL (o CSA)
Cable de la estufa
Figura 4 - Solamente en los Estados Unidos
CAJA DE EMPALMES DE 3 ALAMBRES
PUESTA A TIERRA
Cable desdeel suministro de energia
Alambre verde o desnudo
Cable de la estufa
Alambres
negros
I ,ili_Ca_ [a el empalmes
"_'Alam bre blanco
_"_Conductor de union
Iistado-UL (o CSA)
Figura 5 - Solamente en los Estados Unidos
Solamente para mode[o 36" y zona homilla
CAJA DE EMPALMES DE 3 ALAMBRES
PUESTA A TIERRA
Una conexi6n incorrecta del
alambrado de aluminio con los conductores de cobre
puede resultar en un cortacircuito o incendio. Use
solamente los conectores dise_ados para juntar el
cobre con el aluminio y siga exactamente el
procedimiento recomendado pot el fabricante.
, Si se conecta a un cable de suministro de cuatro
alambres: La marca del aparato no debe conectarse al
alambre neutral del sistema electrico de cuatro
alambres. Conecte el alambre blanco del (.able del
aparato (si tiene un cable de 4 alambres) al alambre
blanco del cable de suministo de energ[a. Ponga un
aislador en el alambre blanco del (.able de suministro si
el aparato tiene un cable de solo 3 alambres. Conecte
los alambres del cable de suministro a los alambres de
colores correspondientes del cable del aparato (Figura
6 o 7). Elalambre verde (o sin forro) debe de usarse
ahora para porter a tierra del electrodomestico de
acuerdo con loscodigos electricos locales. El alambre
verde (o el alambre de cobre sin forro) que viene desde
el cable de suministro de energ[a, esta puesto a tierra
dentro del panel de servicio de la casa.
Alambre verde o desnudo
Cable desde el suministro de energia
r_ Alambre blanco
_" _ Alambres
I /j_--Caja de empalmes
i gr°s
_Conductor de union
listado-UL (o CSA)
Cable de la estufa
Figura 6 - CAJA DE EMPALME DE 4 ALAMBRES
PUESTA A TtERRA
10
