Elarmariosuperiornodebesobrepasaruna
profundidadmaximade13"(33cm)
proteccion
24"(61cm)rain,cuandolaparte
inferiordelarmariodemaderao
metalestaprotegidaporuna
platacortafuegoretardanted(
llamadenomenosdeI/4",
cubiertaconunalaminadeacero
msgnoinferioralNo.28,de
aceromoxidablede0.0I5",
aluminiode0,024"ocobrede
0.020",
21/2"(6.4cm)rain.desdeel
bordedelanterodeltortehastael
hordedelanterodelaparte
superiordelarmario
_ elcompartimientode
,combustiblemascercano
sobrelapartesuperior
delarmario
18
(45.7cm) [D
10"
(25,4cm)
Ubicacion aproximada de la caja
de empalmes
H rain. desde el borde
del corte hasta el
compartimiento de
combustible (ambos
lados del artefacto)
Los cajones no se pueden usar con esta
estufa porque la caja de los quemadores
se extiende G por debajo de la superficie
del armario,
Para evitar
riesgos de quemaduras o
incendios al tocar superficies
calientes, se deben evitar los
armarios sobre la superficie de
los quemadores. Si existe un
armario, se pueden reducir los
riesgos instalando una campana
que se extienda horizontalmente
en un mfnirno de 5" (12.7 cm)
por sobre la parte inferior de los
armarios.
MODELO G H ]
26" Resistenciasespirales3//2" (8,9 cm) 3" (7,6 cm) 2" (5,1 cm)
30" Vidrio<er4mica 4" (10,2 cm)71/2 '' (19,1 cm) 2" (!£1 cm)
30" Resistenciasesphales6" (15,2 cm) 71/2'' (19,1 cm) 21/4'' (5,7 ¢m)
32" Vidrioocer_mica 4" (10,2 cm)71/2 '' (19,1 cm) 2" (5,1 cm)
32" Resistenciasesphales6" (15,2 cm) 71/2'' (19,1 cm) 21/4'' (5,7 ¢m)
36" Vidrio-cer_mica 4" (102 cm) 71/2'' (19,1 cm) 2" (5,1 cm)
6" (152 cm) 3" (7,6 cm) 3" (7,6 cm)
6" (152 cm) 71/2"(19,1 cm) 21/4 '' (5,7 cr]G)

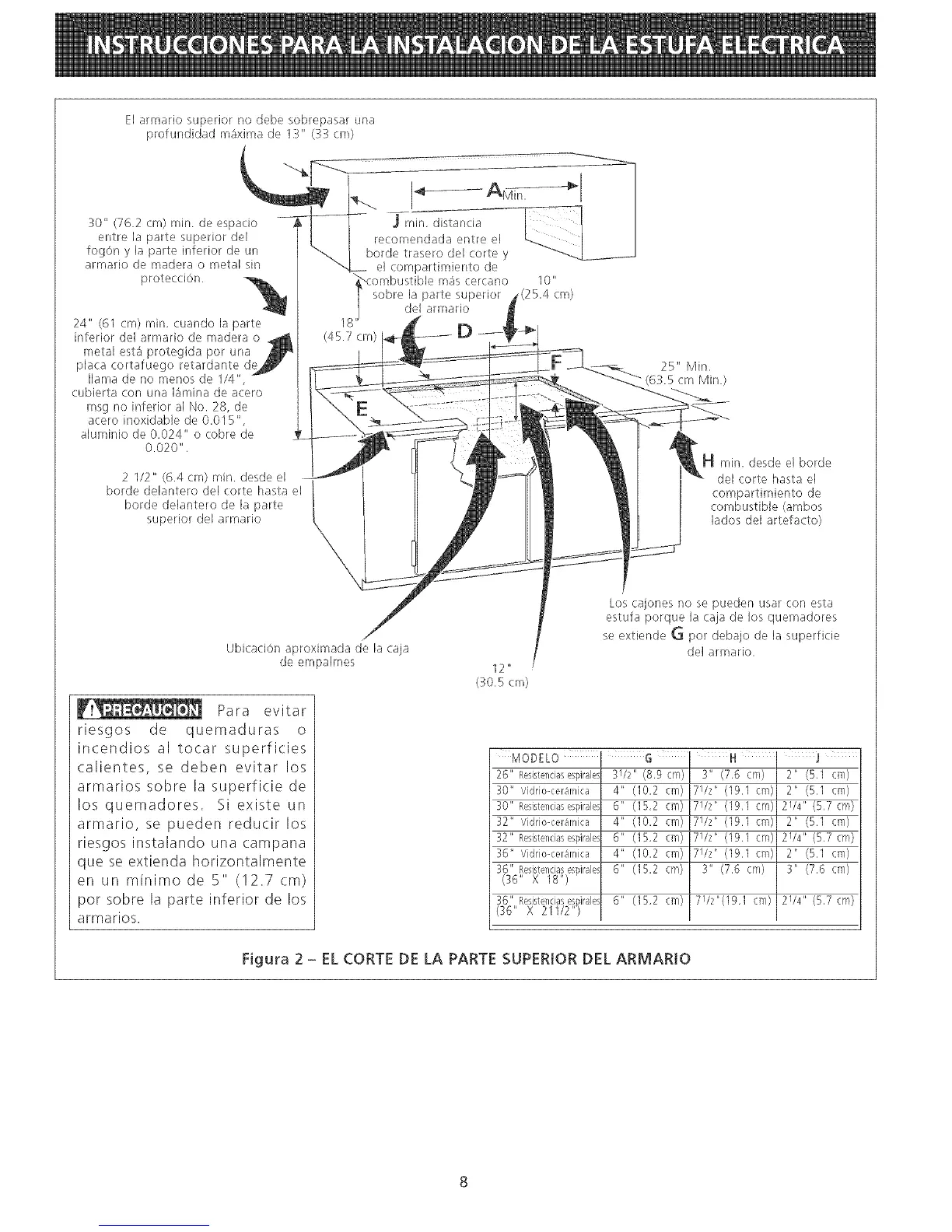

Figura 2 - EL CORTE DE LA PARTE SUPERIOR DEL ARMARtO
