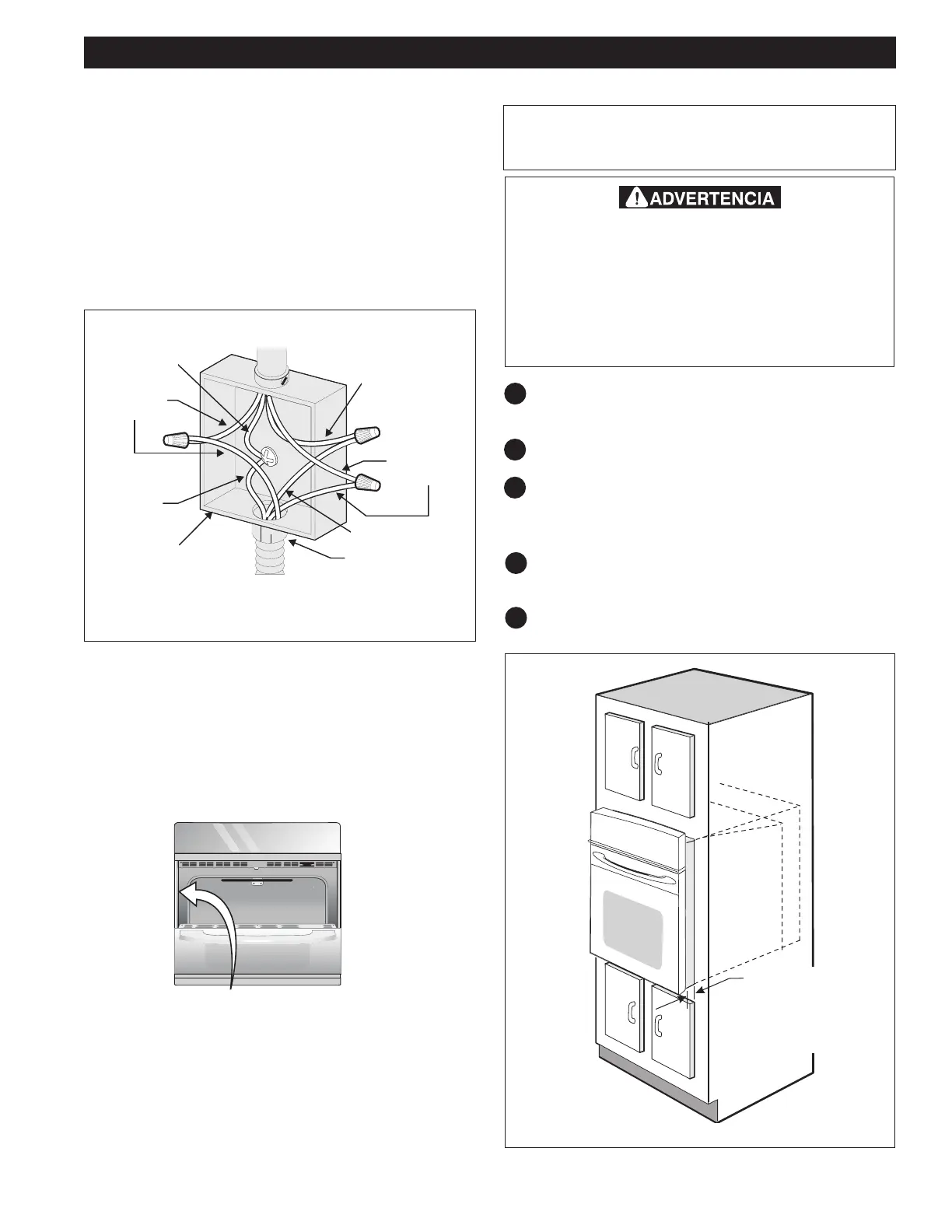

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED
Ubicación del número de modelo y de serie
La placa con el número de serie está ubicada en la
guarnición interior lateral del horno y se puede ver cuando
se abre la puerta.
Cuando haga pedidos de repuestos o solicite información
con respecto a su horno, esté siempre seguro de incluir el
número de modelo y de serie y el número o letra del lote
de la placa de serie de su horno.
Modelos con un solo horno- la
placa de serie está ubicada aquí.
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en un
vehículo para recreación o si los códigos locales NO
permiten la conexión a tierra a través del cable neutral
(blanco), el armazón del electrodoméstico NO TIENE
QUE estar conectado al alambre neutro del sistema
eléctrico de 4 alambres. (ver gura 3):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la gura 3.
Figura 3- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
desnudo
Cable desde el suministro de energía
Alambre verde
o desnudo
Cable de la estufa
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Alambre
blanco
Alambre
rojos
Alambre
negros
Alambre blanco
Peligro de Peso Pesado
• Use 2 personas o más para mover e instalar el
horno de pared.
• Si no cumple con esta instrucción, puede resultar
en lesiones personales o daños al horno de pared
• La puerta del horno se puede retirar para facilitar la
instalación. Ver guía de uso y cuidado para seguir
instrucciones y remover puerta.
5. Instalación del Gabinete
IMPORTANTE
No levante o manipular el aparato por el asa de la
puerta o el panel de control.
1 Desembalar el horno de pared. Extraer la
guarnición inferior y los 2 tornillos unidos con cinta
al panel superior del horno.
2 Buscar los tornillos que se incluyen en el paquete
de literatura.
3 Insertar el horno en la abertura del gabinete.
Deslizar el horno hacia dentro dejando 1½” (3,8
cm) de espacio libre entre el horno y la parte
delantera del gabinete (ver la Figura 4).
4 Empujar el cable blindado a través del oricio
del gabinete y hacia la caja de paso mientras se
desliza el accesorio hacia adentro.
5 Empujar el horno hacia adentro y en contra del
gabinete
Figura 4
1 1/2" (3.8 cm)
espacio libre
entre la unidad
y el frente del
gabinete
