14
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

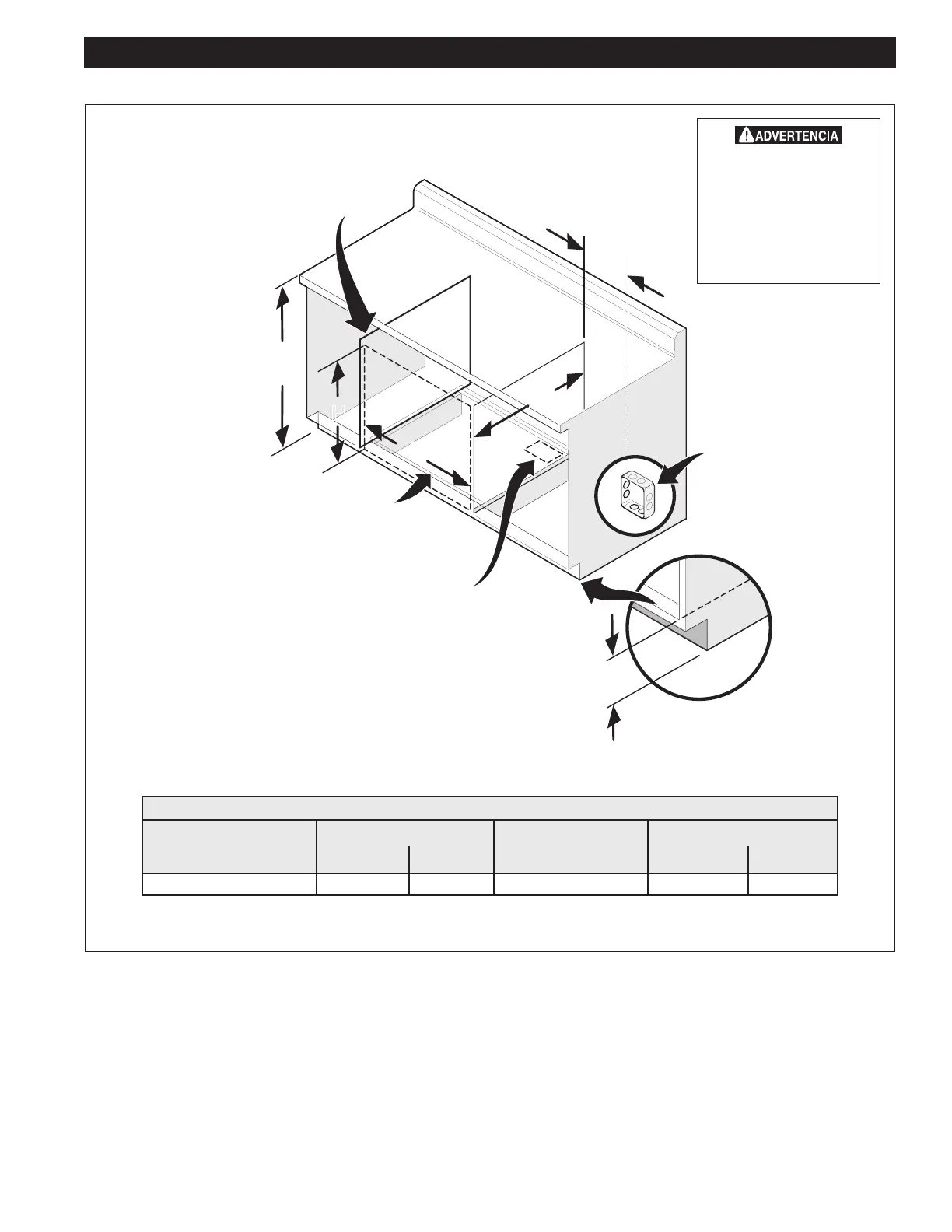

Figura 7 – INSTALACIÓN TÍPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO
Para una instalación típica de un horno eléctrico incorporado debajo del mostrador, véase la gura 8.
Instale contrachapado de 3/4" (1.9 cm)
sobre dos correderas, nivelado con la
parrilla inferior. La base debe poder
sostener 150 libras (68 kg).
Corte una abertura de 9" X 9"(23 cm X 23 cm)
(mínimo) en el fondo del contrachapado, a 2"
(5 cm) del lado derecho del panel llenador, para
poder encaminar el cable a la caja de empalme.
208/240 caja de empalme
para hornos de pared
Para reducir el riesgo
de lesiones personales
y inclinación del horno
de pared, éste debe
asegurarse a los
gabinetes mediante
soportes de montaje.
F
G
H
36” Min.
(91.4 cm) Min.
Approx. 3”
(7.5 cm)
Los paneles de relleno
laterales del gabinete son
necesarios para aislar la
unidad de los gabinetes
adyacentes.
5” (12.7 cm) Max.
DIMENSIONES DE ABERTURA
F - ANCHURA G - PROFUNDIDAD H - ALTURA
MODELO Min. Max. Min. Min.
Max.
Horno de pared 24" (61 cm) 22 (55.9) 22
1
/
2
(57.2) 23
1
/
2
(59.7) 27
5
/
8
(70.2) 28 (71.1)
