INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

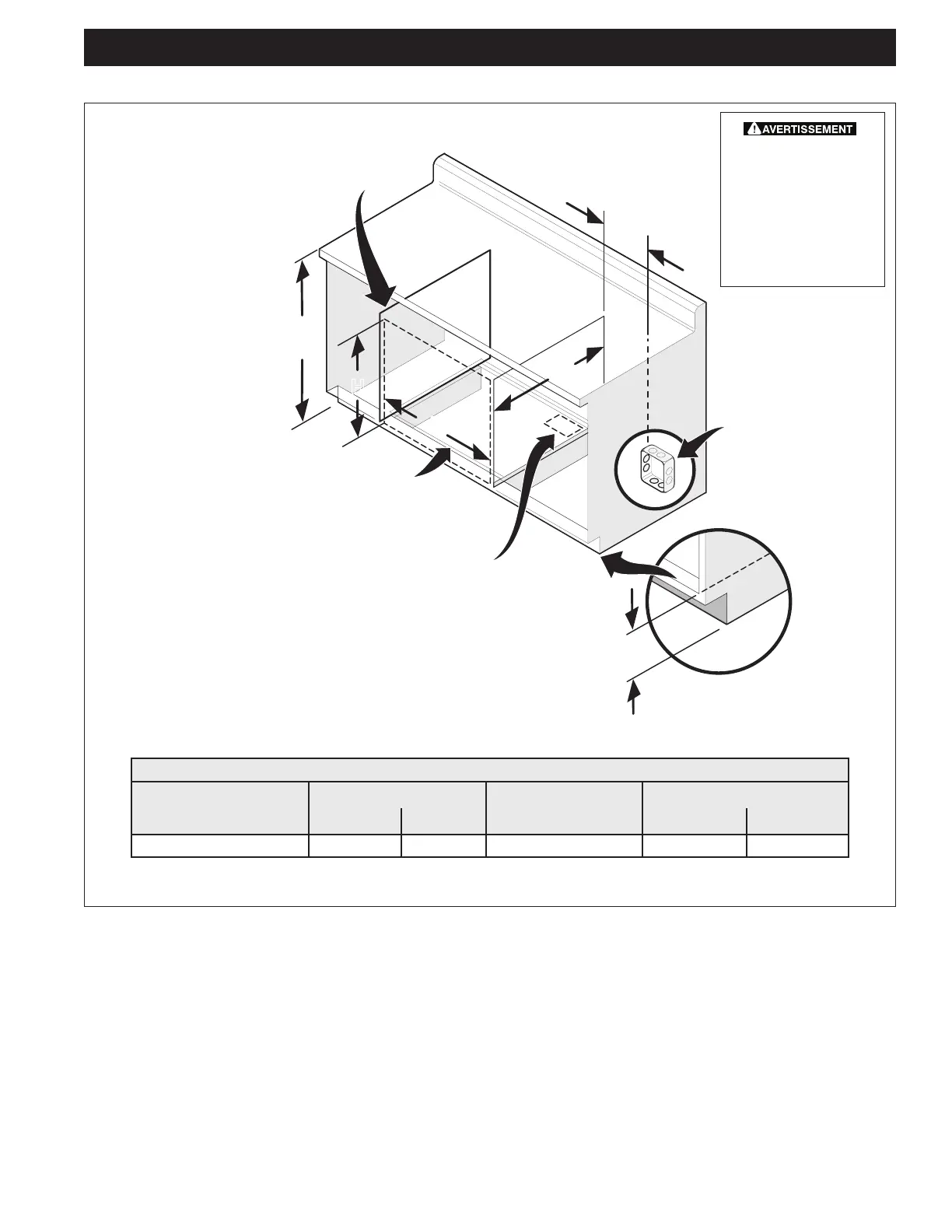

Figure 7 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR
Pour réduire les
risques de blessures et
pour empêcher le four
encastré de basculer.
Utilisez les supports
de xation pour retenir
le four encastré à
l'armoire.
L'installation typique d'un four encastré électrique sous le comptoir est présentée à la gure 8.
F
G
H
208/240 Volt, boîte de
jonction pour le four
encastré
Utilisez un contre-plaqué de ¾" (1.9 cm)
d'épaisseur monté sur deux solives et à égalité
avec le coup-de-pied. La base doit pouvoir
supporter 150 lbs (68 kg).
Découpez une ouverture de 9" X 9" (23 cm X 23 cm),
à 2" (5 cm) du côté droite du plancher pour la sortie
du câble armé de l'appareil vers la boîte de jonction.
Il faut fermer les côtés de l'habitacle
par des panneaux de bois pour isoler
l'appareil des armoires de chaque côté.
36” Min.
(91.4 cm) Min.
Approx. 3”
(7.5 cm)
5” (12.7 cm) Max.
DIMENSIONS DE L'OUVERTURE
F - LARGEUR G - PROFONDEUR H - HAUTEUR
MODEL Min. Max. Min. Min.
Max.
Four Encastré 24" (61 cm) 22 (55.9) 22
1
/
2
(57.2) 23
1
/
2
(59.7) 27
5
/
8
(70.2) 28 (71.1)
