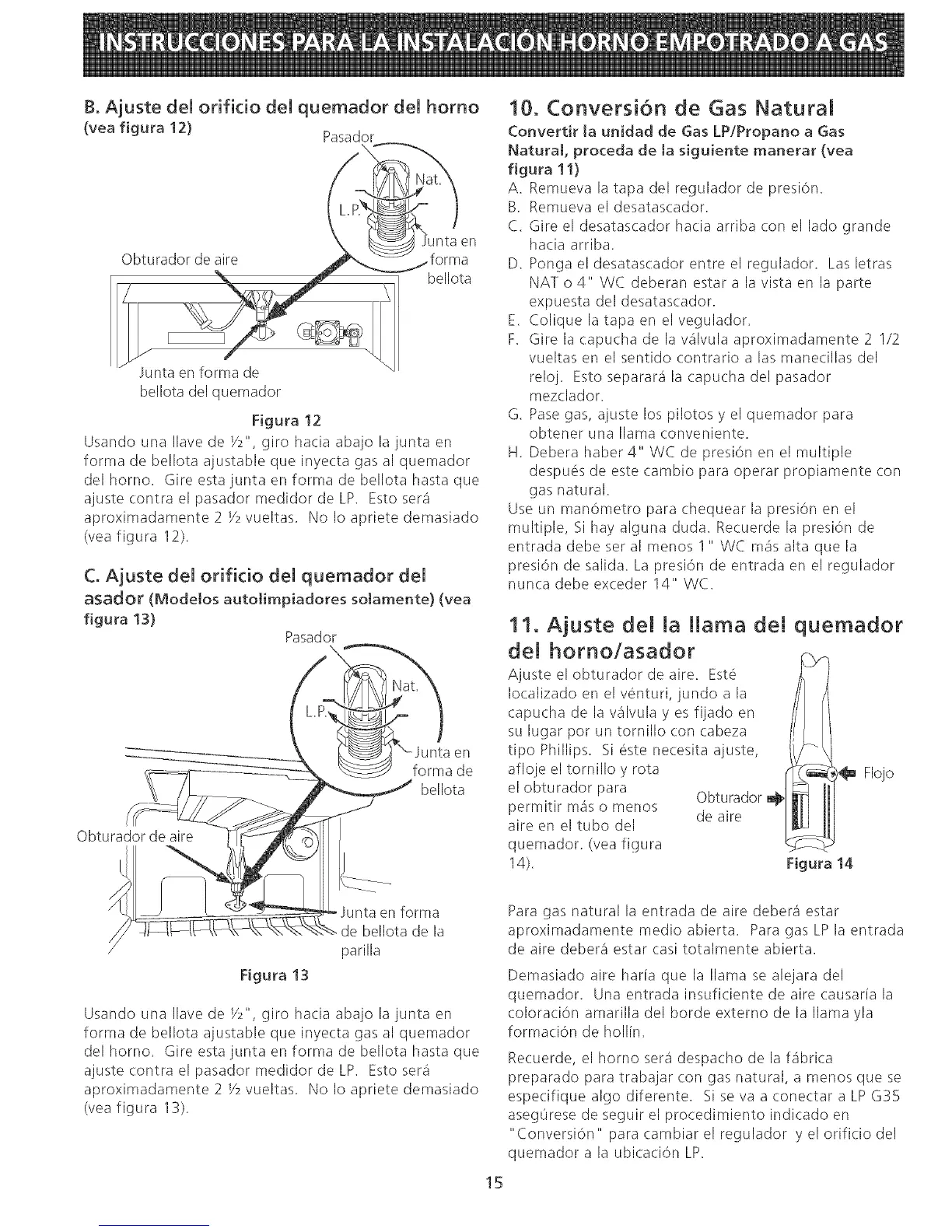

Frigidaire FGB24L2ECD - Page 15

g. Aiuste de[ orifido de[ quemador de[ homo
(vea f[gura 12} Pasador
Junta en forma de
bellota del quemador
Figura 12
Usando una Ilave de Y2", giro hacia abajo la junta en
forma de bellota ajustable que inyecta gas al quemador
del horno. Gire esta junta en forma de bellota hasta que
ajustecontraelpasadormedidordeLP. Estosera
aproximadamente2Y2vueltas. Noloaprietedemasiado
(yea figura 12).
C° Ajuste del orificio del quemador del
asador (Modelos autolimpiadores solamente) (yea
figura 13}
Pasador
_ bellota
Obturador de aire
Figura !3
-Junta en forma
de bellota de la
parilla
Usando una Ilave de P_", giro hacia abajo la junta en
forma de bellota ajustable que inyecta gas al quemador
del homo. Gire esta junta en forma de bellota hasta que
ajuste(ontraelpasadormedidordeLP. Estosera
aproximadamente2P2vueltas. Noloaprietedemasiado
(yea figura 13).
10, Conversion de Gas Natural
Convertir ta unidad de Gas LP/Propano a Gas
Natural, proceda de ta siguiente manerar (vea
figura 11)
A. Remueva la tapa del regulador de presion.
B. Remueva el desatascador.
C. Gire el desatascador hacia arriba con el lado grande
hacia arriba.
D. Pongaeldesatascadorentreelregulador. Lasletras
NAT o 4" WC deberan estar a la vista en la parte
expuesta del desatascador.
E. Colique la tapa en el vegulador.
F. Gire la capucha de la v_lvula aproximadamente 2 1/2
vueltas en el sentido contrario alas manecillas del
reloj. Estosepararalacapuchadelpasador
mezclador.
G. Pasegas, ajuste los pilotos y el quemador para
obtener una llama conveniente.
H. Debera haber 4" WC de presi6n en el multiple
despu6s de este cambio para operar propiamente con
gas natural.
Use un man6metro para chequear la presi6n en el
multiple, Si hay alguna duda. Recuerde la presi6n de
entrada debe set al menos I " WC mas alta que la
presiSn de salida. La presiSn de entrada en el regulador
nunca debe exceder 14" WC.
11. Ajuste del la llama del quemador
del horno/asador
Ajusteelobturadordeaire. Est6
Iocalizado en el venturi, jundo a la
capucha de la v_lvula y es fijado en
su lugar pot un tornillo con cabeza
tipoPhillips. Siestenecesitaajuste,
afloje el tornillo y rota _ Flojo
el obturador para Obturador
permitir mas o menos de aire
aire en el tubo del
quemador. (yea figura
14). Figura 14
Para gas natural la entrada de aire debera estar
aproximadamentemedioabierta. ParagasLPlaentrada
de aire debera estar casi totalmente abierta.
Demasiado aire harla que la llama se alejara del
quemador. Unaentradainsuficientedeairecausarlala
coloraciOn amarilla del borde externo de la llama yla
formaci6n de hollln.
Recuerde, el homo sera despacho de la f_brica
preparado para trabajar con gas natural, a menos que se
especifiquealgodiferente. SisevaaconectaraLPG35
asegL_resede seguir el procedimiento indicado en
"Conversi6n" para cambiar el regulador y el orificio del
quemador a la ubicaciOn LP.
