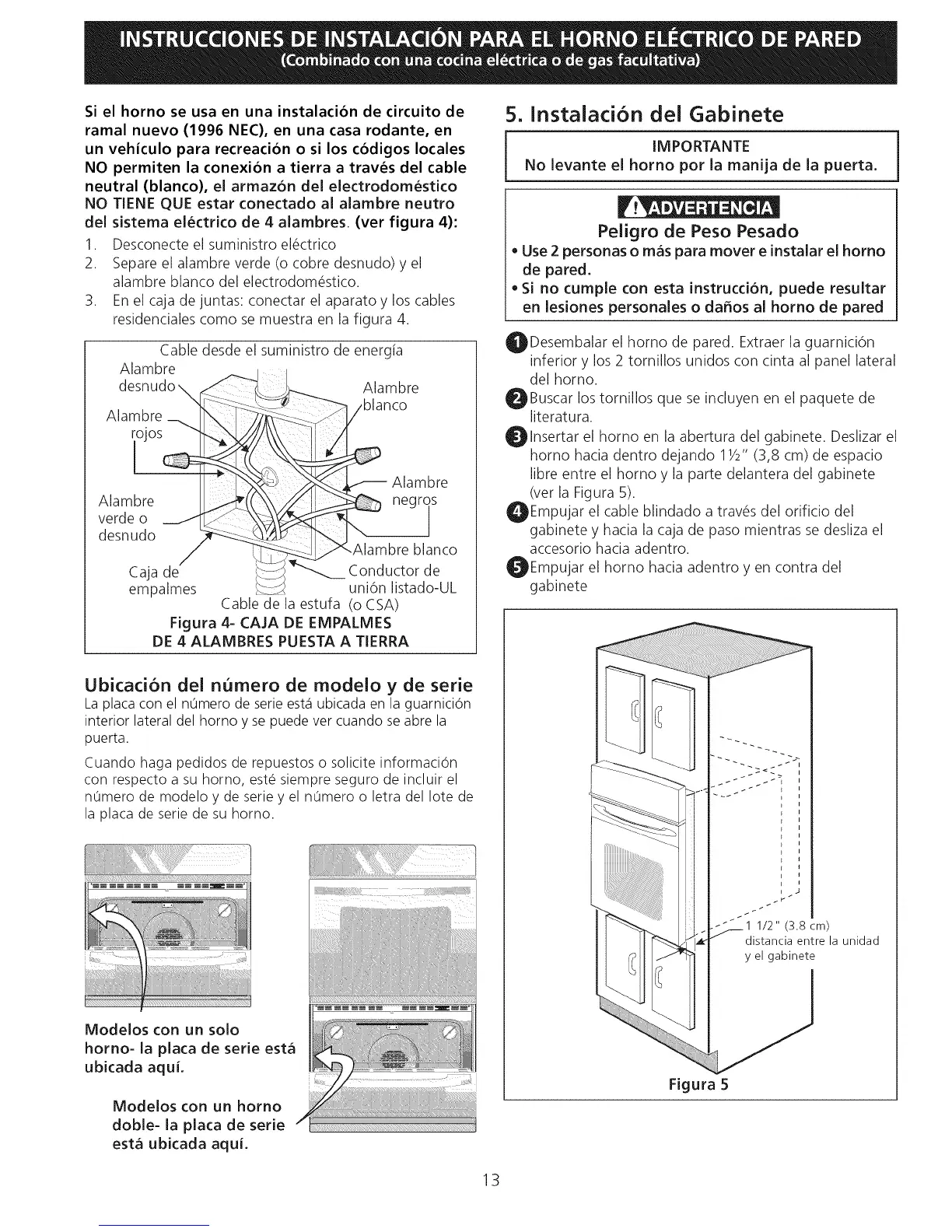

Si el horno se usa en una instalacion de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en
un vehiculo para recreacion o si los codigos locales
NO permiten la conexion a tierra a traves del cable
neutral (blanco), el armazon del electrodom_stico
NO TIENE QUE estar conectado al alambre neutro
del sistema el_ctrico de 4 alambres. (ver figura 4):
1. Desconecte el suministro el_ctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom_stico.
3. Enel caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 4.
Cable desde el suministro de energia
Alambre I "
desnudo\ _ ...._,,,,,._ Alambre
Alambre IN --7 i _:-..-_ l/'
rojos !
Alambre
Alambre Ij_, (( negros
verdeo __ X_[__ I
desnudo _._ _i_ ",,_'-_J \ I
/ _ : _Alambre blanco
Caja de _i. _ ""--...__Conductor de
empalmes _i_' _ uni6n listado-UL
Cable de la estufa (o CSA)
Figura 4- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Ubicacion del numero de modelo y de serie
La placa con el nOmerode serieesta ubicadaen la guarnici6n
interior lateral del horno y se puede ver cuando se abre la
puerta.
Cuando haga pedidos de repuestos o solicite informaci6n
con respecto a su homo, este siempre seguro de incluir el
n0mero de modelo y de serie y el n0mero o letra del Iote de
la placa de serie de su homo.
i i
Modelos con un solo
horno- la placa de serie est_
ubicada aqui,
Modelos con un horno
doble- la placa de serie
est_ ubicada aqui,
5. Instalacion del Gabinete
IMPORTANTE
No levante el horno por la manija de la puerta.
Peligro de Peso Pesado
• Use 2 personas o m_s para mover e instalar el homo
de pared.
Si no cumple con esta instruccion, puede resultar
en lesiones personales o da#os al horno de pared
l_Desembalar el homo de pared. Extraer la guarnici0n
inferior y los 2 tornillos unidos con cinta al panel lateral
del homo.
OBuscar los tornillos que se incluyen en el paquete de
literatura.
_tlnsertar el homo en la abertura del gabinete. Deslizar el
homo hacia dentro dejando 11/2"(3,8 cm) de espacio
libre entre el homo y la parte delantera del gabinete
(vet la Figura 5).
_Empujar el cable blindado a trav_s del orificio del
gabinete y hacia la caja de paso mientras se desliza el
accesorio hacia adentro.
_Empujar el homo hacia adentro y en contra del
gabinete
" 1/2" (3.8 cm)
distancia entre la unidad
y el gabinete
Figura 5
13
