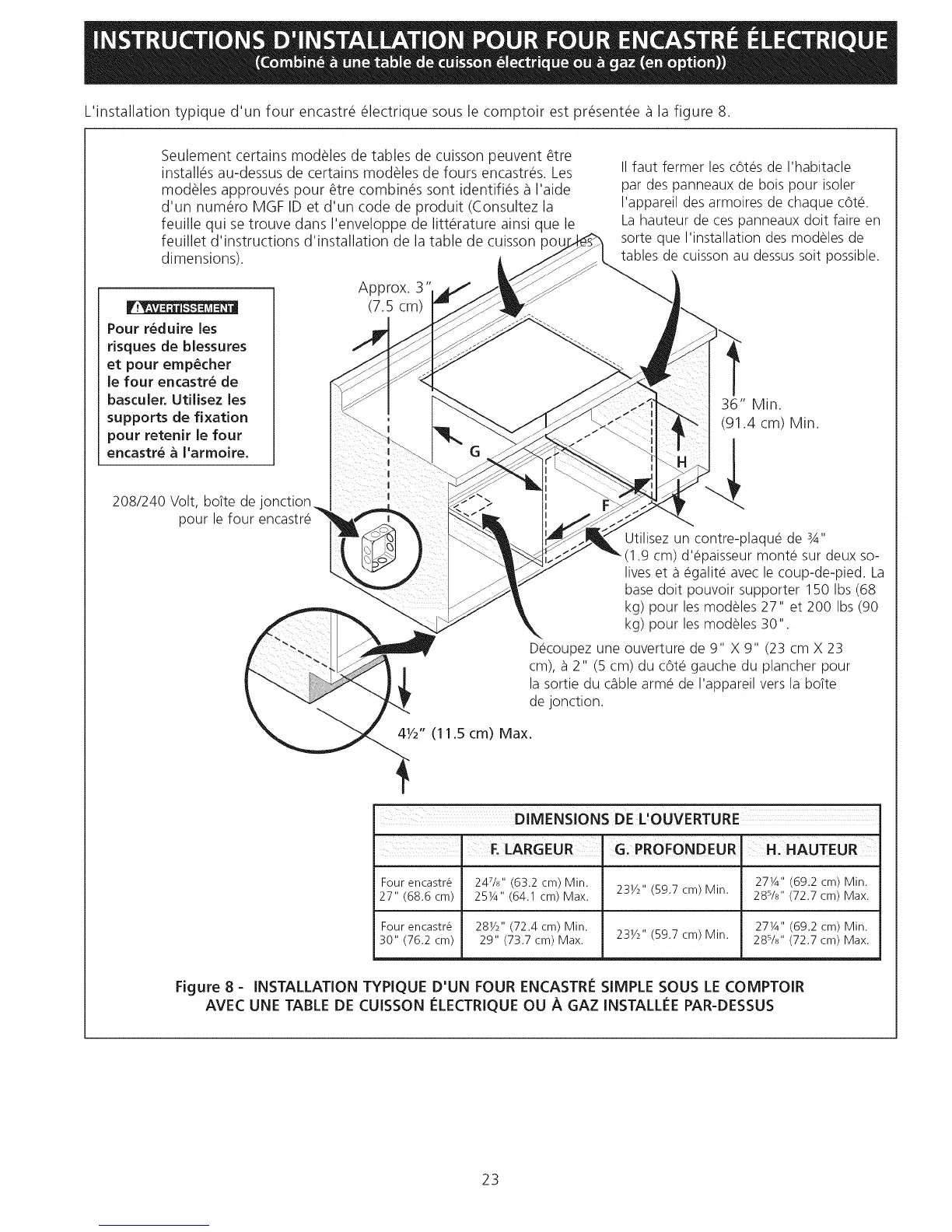

L'installationtypiqued'unfourencastr__lectriquesouslecomptoirestpr_sent_e_lafigure8.
Seulementcertainsmodulesdetablesdecuissonpeuvent_tre
insta%sau-dessusdecertainsmodulesdefoursencastr_s.Les
modulesapprouv_spour_trecombingssontidentifies_I'aide
d'unnum_roMGFIDetd'uncodedeproduit(Consultezla
feuillequisetrouvedansI'enveloppedelitt_ratureainsiquele
feuilletd'instructionsd'installationdelatabledecuissonpo
dimensions).
Pourreduire les
risques de blessures
et pour emp_cher
le four encastre de
basculer. Utilisez les
supports de fixation
pour retenir le four
encastre a I'armoire.
Approx. 3"
(7.5 cm)
II faut fermer les cotes de I'habitacle
par des panneaux de bois pour isoler
I'appareil des armoires de chaque cote.
La hauteur de ces panneaux doit faire en
sorte que I'installation des modeles de
tables de cuisson au dessus soit possible.
36" Min.
(91.4 cm) Min.
208/240 Volt, boTte de jonction
pour le four encastre
Utilisez un contre-plaque de 3A"
(1.9 cm) d'epaisseur monte sur deux so-
lives et a egalite avec le coup-de-pied. La
base doit pouvoir supporter 150 Ibs (68
kg) pour les modeles 27" et 200 Ibs (90
kg) pour les modeles 30".
Decoupez une ouverture de 9" X 9" (23 cm X 23
cm), a 2" (5 cm) du cote gauche du plancher pour
la sortie du cable arme de I'appareil vers la botte
de jonction.
4V2" (11.5 cm) Max.
DIMENSIONS DEL'OUVERTURE
I F. LARGEUR I Gi PROFONDEUR. HI HAUTEUR
Four encastr_ 24V8" (63.2 cm) Min. 23F2" (59.7 cm) Min. 27¼" (69.2 cm) Min.
27" (68.6 cm) 25¼" (64.1 cm) Max. 285/8.' (72.7 cm) Max.
Four encastr_ 281/2'' (72.4 cm) Min. 27¼" (69.2 cm) Min.
30" (76.2 cm) 29" (73.7 cm) Max. 23F2" (59.7 cm) Min. 285/8.' (72.7 cm) Max.
Figure 8 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRIe SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON leLECTRIQUE OU A GAZ INSTALLleEPAR=DESSUS
