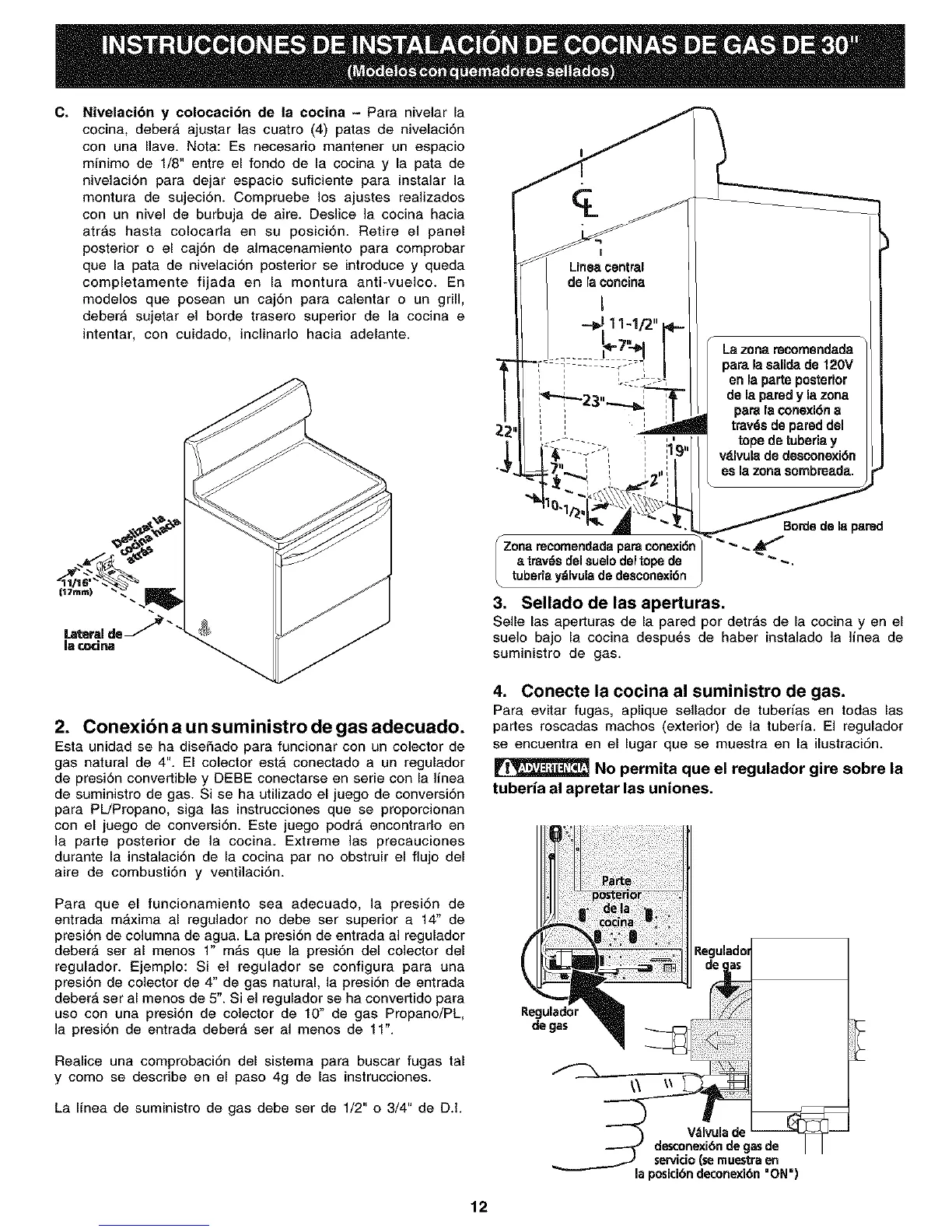

C.
Nivelaci6n y colocaci6n de la cocina - Para nivelar la
cocina, deber_ ajustar ]as cuatro (4) patas de nivelaci6n
con una Ilave. Nora: Es necesario mantener un espacio
minimo de 1/8" entre el fondo de la cocina y la pata de
nivelaci6n para dejar espacio suficiente para instalar la
montura de sujeci6n. Compruebe los ajustes realizados
con un nivel de burbuja de aire. Deslice la cocina hacia
atr&s hasta colocada en su posici6n. Retire el panel
posterior o el caj6n de almacenamiento para comprobar
que la pata de nivelaci6n posterior se introduce y queda
completamente fijada en la montura anti-vuelco. En
modelos que posean un caj6n para calentar o un grill,
deberA sujetar el borde trasero superior de la cocina e
intentar, con cuidado, inclinado hacia adelante.
(17ram)
L_eral de _ _ _
ia o_ina
I
Lineacentral
de la concina
I
La zona recomendada
para la salidade 120V
en la parts posterior
de la pared y la zona
para la conexidna
trav_s de pareddei
tope de tuberia y
vdlvula de desconexi6n
es la zona sombreada.
paraconexi6n
a trav6sdel susie del tope de
tuberia ydlvulade desconexi6n
Bordsde lapared
3. Sellado de las aperturas.
Selle las aperturas de la pared por detr_s de la cocina yen el
sue]o bajo la cocina despu6s de haber instalado la linea de
suministro de gas.
2. Conexibn a un suministro de gas adecuado.
Esta unidad se ha dise_ado para funcionar con un colector de
gas natural de 4". El colector esta conectado a un regulador
de presi6n convedible y DEBE conectarse en serie con la linea
de suministro de gas. Si se ha utilizado el juego de conversi6n
para PL/Propano, siga las instrucciones que se proporcionan
con el juego de conversi6n. Este juego podrA encontrarlo en
la parte posterior de la cocina. Extreme las precauciones
durante la instalaci6n de la cocina par no obstruir el flujo del
aire de combusti6n y ventilaci6n.
4. Conecte la cocina al suministro de gas.
Para evitar fugas, aplique sellador de tuberias en todas las
partes roscadas machos (exterior) de la tuberia. El regulador
se encuentra en el lugar que se muestra en la ilustraci6n.
NO permita que el regulador gire sobre la
tuberia al apretar las uniones.
Para que el funcionamiento sea adecuado, la presi6n de
entrada maxima al regulador no debe ser superior a 14" de
presi6n de columna de agua. La presi6n de entrada al regulador
deber_ ser al menos 1" m#,s que la presi6n del colector del
regulador. Ejemplo: Si el regulador se configura para una
presi6n de colector de 4" de gas natural, la presi6n de entrada
deber_ ser al menos de 5". Si el regulador se ha convertido para
uso con una presi6n de colector de 10" de gas Propano/PL,
]a presi6n de entrada deber_ ser al menos de 11".
Realice una comprobaci6n del sistema para buscar fugas tal
y como se describe en el paso 4g de las instrucciones.
La linea de suministro de gas debe ser de 1/2" o 3/4" de D.I.
Regulado=
Regulador
de
desconexi6ndegasde J J
servicio(semuestreen
laposicibndeconexi6n"ON")
12
