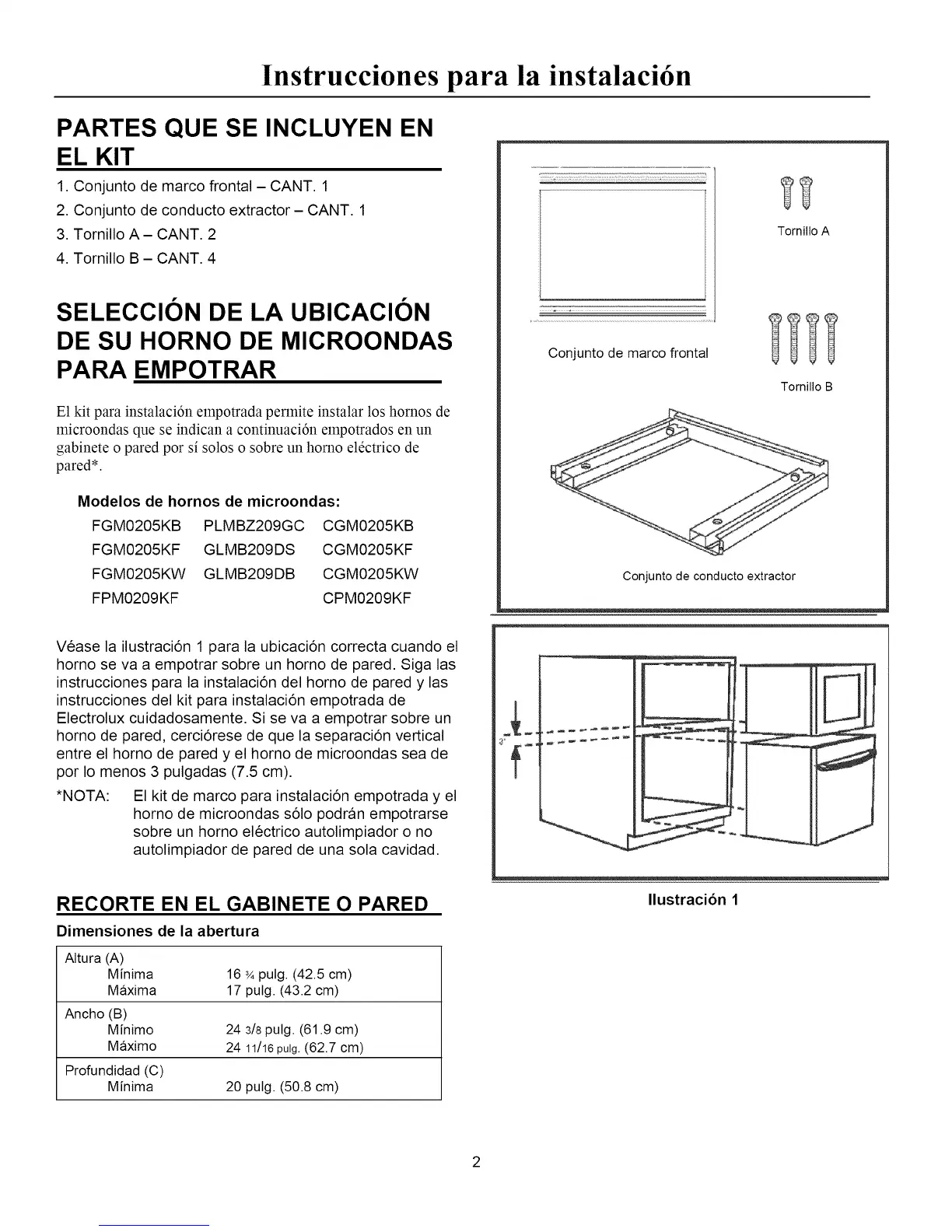

Instrucciones para la instalaci6n
PARTES QUE SE INCLUYEN EN
EL KIT
1. Conjunto de marco frontal - CANT. 1
2. Conjunto de conducto extractor- CANT. 1
3. Tornillo A - CANT. 2
4. Tornillo B - CANT. 4
SELECCION DE LA UBICACION
DE SU HORNO DE MICROONDAS
PARA EMPOTRAR
E1kit para instalacidn elnpotrada perlnite instalar los homos de
microondas que se indican a continuacidn elnpotrados en un
gabinete o pared por si solos o sobre un homo eldctrico de
pared*.
Modelos de hornos de microondas:
FGM0205KB PLMBZ209GC CGM0205KB
FGM0205KF GLMB209DS CGM0205KF
FGM0205KW GLMB209DB CGM0205KW
FPM0209KF CPM0209KF
V6ase la ilustraci6n 1 para la ubicaci6n correcta cuando el
homo se va a empotrar sobre un homo de pared. Siga las
instrucciones para la instalaci6n del horno de pared y las
instrucciones del kit para instalaci6n empotrada de
Electrolux cuidadosamente. Si se va a empotrar sobre un
horno de pared, cerci6rese de que la separaci6n vertical
entre el horno de pared y el horno de microondas sea de
por Io menos 3 pulgadas (7.5 cm).
*NOTA: El kit de marco para instalaci6n empotrada y el
homo de microondas s61o podran empotrarse
sobre un homo el6ctrico autolimpiador o no
autolimpiador de pared de una sola cavidad.
RECORTE EN EL GABINETE O PARED
Dimensiones de la abertura
Altura (A)
Minima 16 _ pulg. (42.5 cm)
Maxima 17 pulg. (43.2 cm)
Ancho (B)
Minimo 24 3/8pulg. (61.9 cm)
Maximo 24 11/16pulg.(62.7 cm)
Profundidad(C)
Minima 20 pulg. (50.8 cm)
= ,
Conjunto de marco frontal
Tornillo A
Tornillo B
Conjunto de conducto extractor
""--4
Ilustraci6n 1
