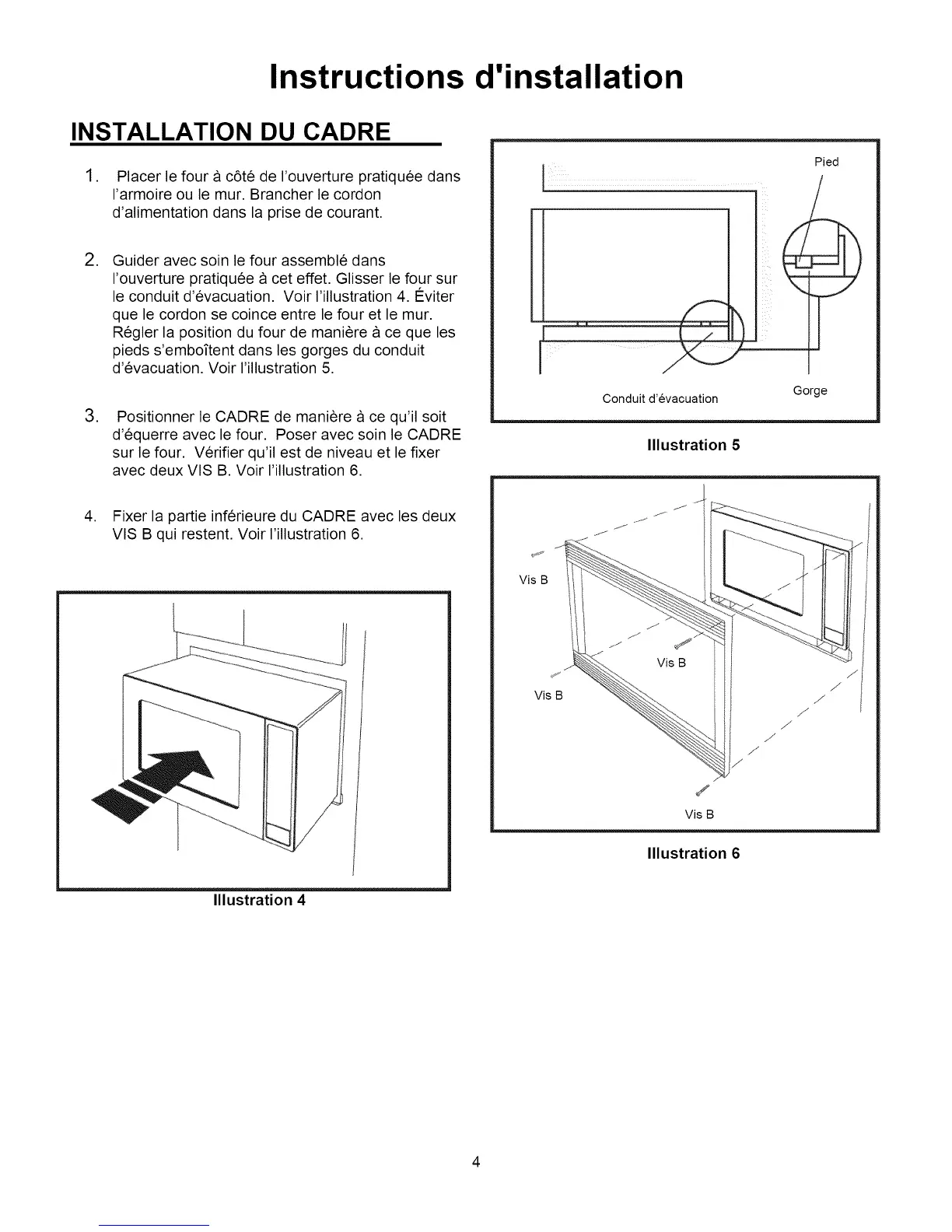

Instructions d'installation
INSTALLATION DU CADRE
1. Placer le four a c6t6 de I'ouverture pratiquee dans
I'armoire ou lemur. Brancher le cordon
d'alimentation dans la prise de courant.
, Guider avec soin le four assemble dans
I'ouverture pratiquee a cet effet. Glisser le four sur
le conduit d'6vacuation. Voir I'illustration 4. I_viter
que le cordon se coince entre le four et lemur.
R6gler la position du four de maniere ace que les
pieds s'emboftent dans les gorges du conduit
d'6vacuation. Voir I'illustration 5.
,
Positionner le CADRE de maniere ace qu'il soit
d'6querre avec le four. Poser avec soin le CADRE
sur le four. V6rifier qu'il est de niveau et le fixer
avec deux VlS B. Voir I'illustration 6.
Pied
Conduit d'evacuation Gorge
Illustration 5
,
Fixer la partie inf6rieure du CADRE avec les deux
VlS B qui restent. Voir I'illustration 6.
Vis B
J
Vis B
/
./
/
/
/
Illustration 6
Illustration 4
