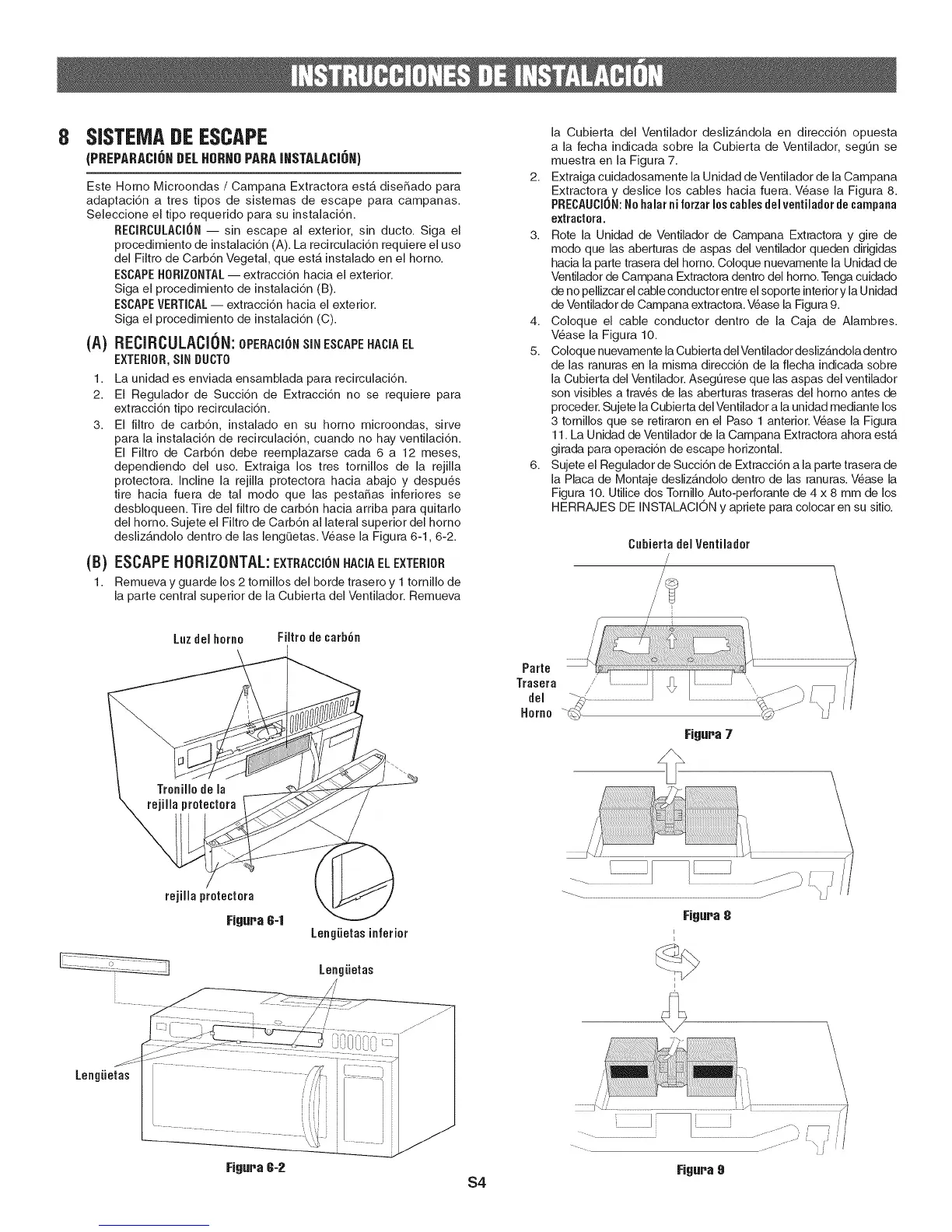

8 SISTEIVIADEESCAPE
(PREPARACJONDELHORNOPABAJNSTALACJON)
Este Homo Microondas / Campana Extractora estb, dise_ado para
adaptaciCn a tres tipos de sistemas de escape para campanas.
Seleccione el tipo requefido para su instalaciCn.
RECiRCULACiON -- sin escape al exterior, sin ducto. Siga el
procedimiento de instalaciCn (A). La recirculaciCn requiere el uso
del Filtro de CarbCn Vegetal, que estb, instalado en el homo.
ESCAPEHORIZONTAL-- extracdCn hacia el exterior.
Siga el procedimiento de instalaciCn (B).
ESCAPEVERTICAL-- extracciCn hacia el exterior.
Siga el procedimiento de instalaciCn (C).
(A) RECIRCULACIOH: OPERACIONSill ESCAPEHACIAEL
EXTERIOR,SIN DUCTO
1. La unidad es enviada ensamblada para recirculaciCn.
2. El Regulador de SucciCn de ExtracciCn no se requiere para
extracciCn tipo recirculaciCn.
3. El filtro de carbCn, instalado en su homo microondas, sirve
para la instalaciCn de recirculaciCn, cuando no hay ventilaciCn.
El Filtro de CarbCn debe reemplazarse cada 6 a 12 meses,
dependiendo del uso. Extraiga los tres tornillos de la rejilla
protectora. Incline la rejilla protectora hacia abajo y despues
tire hacia fuera de tal modo que las pesta_as infefiores se
desbloqueen. Tire del filtro de carbCn hacia arriba para quitarlo
del homo. Sujete el Filtro de CarbCn al lateral superior del homo
deslizAndolo dentro de las leng0etas. Vease la Figura 6-1, 6-2.
(B) ESCAPE HORIZONTAL: EXTRACCION HACIAEL EXTERIOR
1. Remueva y guarde los 2 tornillos del horde trasero y 1 tornillo de
la parte central superior de la Cubierta del Ventilador. Remueva
la Cubierta del Ventilador deslizb, ndola en direcciCn opuesta
a la fecha indicada sobre la Cubierta de Ventilador, segun se
muestra en la Figura 7.
2. Extraiga cuidadosamente la Unidad deVentilador de la Campana
Extractoray deslice los cables hacia fuera. Vease la Figura 8.
PRECAUCiON:No halar niforzar los cablesdel ventiladorde carnpana
extractora.
3. Rote la Unidad de Ventiiador de Campana Extractora y gire de
modo que las aberturas de aspas del ventilador queden dirigidas
hacia la parte trasera del homo. Coloque nuevamente la Unidad de
Ventilador de Campana Extractora dentro del homo. Tenga cuidado
de no pellizcar el cable conductor entre el soporte interior y la Unidad
de Ventilador de Campana extractora. Wase la Figura 9.
4. Coloque el cable conductor dentro de la Caja de Alambres.
Vease la Figura 10.
5. ColoquenuevamentelaCubiertadelVentiladordeslizAndoladentro
de las ranuras en la misma direcciCn de la flecha indicada sobre
la Cubierta del Ventilador. Asegt_rese que las aspas del ventilador
son visibles a traves de las aberturas traseras del homo antes de
proceder. Sujete la Cubierta del Ventilador a la unidad mediante los
3 tornillos que se retiraron en el Paso 1 anterior. Vease la Figura
11. La Unidad de Ventilador de la Campana Extractora ahora esta
girada para operaciCn de escape horizontal.
6. Sujete el ReguJador de SucciCn de ExtracciCn a Japarte trasera de
la Placa de Montaje deslizb,ndolo dentro de las ranuras. Wase la
Figura 10. Utilice dos Tornillo Auto-perforante de 4 x 8 mm de los
HERRAJES DE INSTALAClON y apfiete para colocar en su sitio.
Cnbierta del Ventilador
/
Lnz del horno Filtro de carbCn
Parte
Trasera
del
Horno
Figura 7
rejilla protectora
FiguPa 84
Long[iotas inferior
Long,eras
Leng_e_
_J
Figura8-Z Figura9
S4
