1 L’ESPACE DE SUPPORT

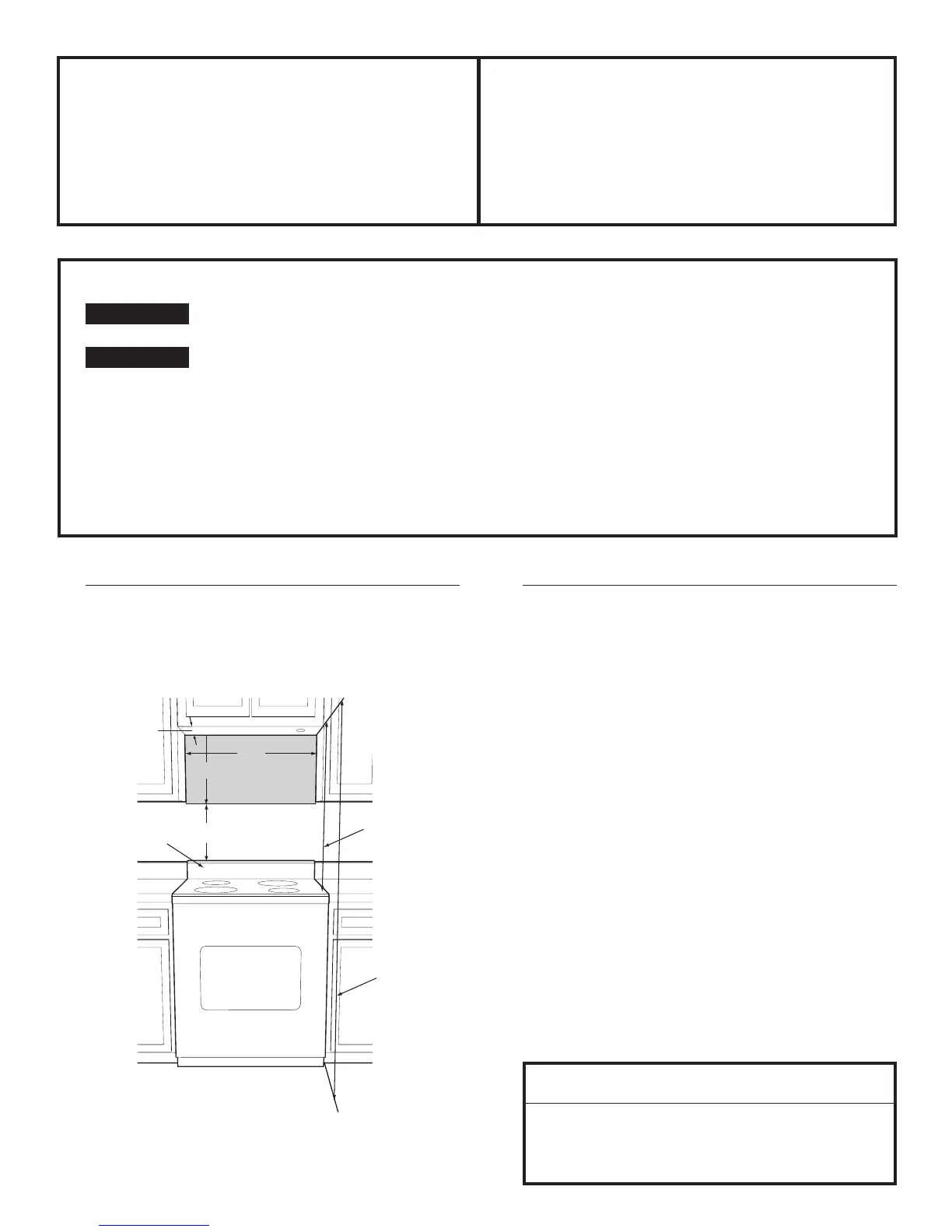

La Schéma 1 vous montre l’espace de montage nécessaire à
ce four à micro-ondes à hotte intégrée. Il est conçu pour être
employé avec des armoires suspendues d’une taille standard
de 12 po (30,5 cm).
INSTRUCTIONS
D’INSTALLATION
AVANT DE COMMENCER
IMPORTANT
Conservez ces instructions pour l’inspecteur
local.
IMPORTANT
Respectez toutes les réglementations
applicables.
NOTE POUR L’INSTALLATEUR – Veuillez laisser
ces instructions chez le consommateur.
NOTE POUR LE CONSOMMATEUR – Conservez
ces instructions comme référence ultérieure.
EXPERTISE MINIMUM – L’installation de cet appareil
nécessite des connaissances de base en mécanique et en
électricité.
La bonne installation est de la responsabilité de l’installateur.
Une panne du produit résulta nt d’une mauvaise installation
n’est pas couverte par la garantie.
Veuillez lire attentivement toutes les instructions avant
d’installer le système de four à micro-ondes à hotte intégrée.
Nous recommandons que deux personnes collaborent à
l’installation de cet appareil.
Faites appel à un électricien de métier s’il faut dabord
installer une nouvelle prise de courant pour le four à micro-
ondes à hotte intégrée. Voir paragraphe 3 INSTRUCTIONS
DE MISE À LA TERRE à la page 2.
Lisez ces instructions attentivement et en tota lité.
Four à micro-ondes
monté au dessus
d’une cuisinière
2 CONSTRUCTION DU MUR
Le four à micro-ondes à hotte intégrée doit être monté sur
et supporté par un mur vertical plat. Pour une installation
correcte, le mur doit être plat. Si ce n’est pas le cas, employez
des entretoises pour remplir les espaces. La construction
du mur doit avoir des poteaux muraux de 2 x 4 po et une
cloison sèche ou un plâtrage/bacula dau moins
3
/8 po (9,5
mm) dépaisseur. Les surfaces de montage doivent pouvoir
supporter un poids de 110 lb. (50 kg)— le four et son contenu
— ET le poids de tous les articles qui sont normalement
entreposés dans larmoire au-dessus de lappareil.
L’a pp ar eil sera xé à au moins un poteau mural de 2 x 4
po ou 2 poteaux de 2 x 3 po.
Pour trouver lemplacement des poteaux muraux, vous pouvez
employer une des méthodes suivantes :
A. Employez un localisateur de montants, un appareil
magnétique qui localise les clous dans le poteau.
B. Frappez doucement avec un marteau le long de la
surface de montage pour trouver un son plein. Ceci
indiquera l’emplacement du montant.
On peut localiser le centre du poteau vertical en enfonçant
un petit clou dans le mur pour trouver les bords du montant,
il suf t alors de marquer le centre entre les bords. Le centre
des montants suivants se trouvera normalement à 16 ou 24
po (40,6 cm ou à 61 cm) de chaque côté de cette marque.
Dosseret
Schéma 1
15.5po
À 30 po (76,2
cm) au moins
de la surface
de cuisson
À au moins
66 po
(167,6 cm)
du sol
30po
Au moins 2 po (5,1 cm)
12po
BESOIN D’AIDE?
Pour les clients aux États-Unis et au Canada
États-Unis: 1-800-944-9044
Canada: 1-800-265-8352
Á LIRE ATTENTIVEMENT. INSTRUCTIONS Á CONSERVER.
OTR 1.7 [USA].indd F1OTR 1.7 [USA].indd F1 4/27/09 5:01:34 PM4/27/09 5:01:34 PM
