Extracción del embalaje
PRECAUCIÓN
Quite el cartón con cuidado. Lleve guantes
que le protejan de bordes afilados.
ADVERTENCIA
Retire la película protectora que cubre el
producto antes de ponerlo a funcionar.
Estructuras de soporte del techo
• Esta campana de ventilación pesa mucho. Debe
proporcionarse una estructura y un soporte
adecuados en instalaciones de cualquier tipo. El
marco debe soportar una carga de un mínimo de
150lb.
• En el lugar donde vaya a colocar la campana,
instale un marco cruzado de 2” x 4” entre las
vigas del techo, como se muestra (se necesitan
2” x 4” para soportar el peso de la campana)
(fig.
).
• Coloque el marco cruzado en el techo de manera
que encaje en la estructura existente (fig.
)
.
• Las vigas de su pared serán como alguno de los
ejemplos siguientes.
5/32”
Frontal
NOTA: No corte la abertura del conducto que se ve
en la plantilla para la instalación de la recirculación.
IMPORTANTE
El marco debe ser capaz de soportar 150lbs.
EJEMPLO A
7,48” Instale el
marco cruzado de
manera simétrica
sobre la línea
central del
conducto/superfici
e para cocinar
16” de espacio
entre vigas
16” de espacio
entre vigas
Alinee el conducto
con el centro de la
superficie para
cocinar
Contorno de la
superficie para
cocinar
Frontal de la
campana

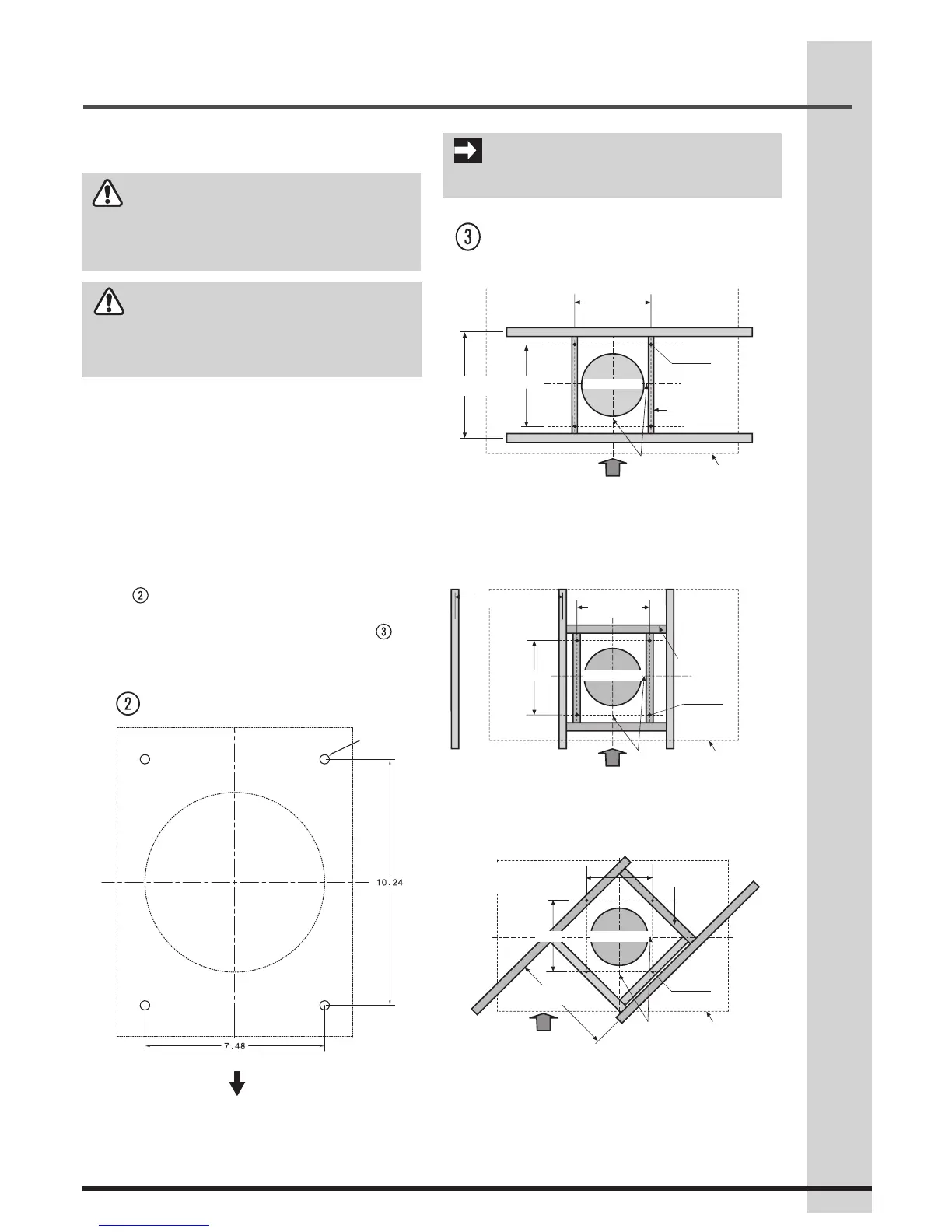

Vista superior- las vigas del techo paralelas a la parte frontal de la campana
Vista superior- las vigas del techo van perpendiculares a la parte frontal de la campana
Vista superior - las vigas de la pared en ángulo con la parte frontal de la campana
Marco cruzado
de 2 x 4
5/32”
10,24”
EJEMPLO B
EJEMPLO C
Conducto de 6”
Conducto de 6”
Conducto de 6”
10,24”
10,24”
Marco cruzado
de 2 x 4
Marco cruzado
de 2 x 4
5/32”
5/32”
Frontal de la
campana
7,48” Instale el
marco cruzado de
manera simétrica
sobre la línea
central del
conducto/superfici
e para cocinar
Alinee el conducto
con el centro de la
superficie para
cocinar
Contorno de la
superficie para
cocinar
Frontal de la
campana
Alinee el conducto
con el centro de la
superficie para
cocinar
Contorno de la
superficie para
cocinar
16” de espacio
entre vigas
7,48” Instale el marco cruzado de
manera simétrica sobre la línea central
del conducto/superficie para cocinar
Instalación de la campana
