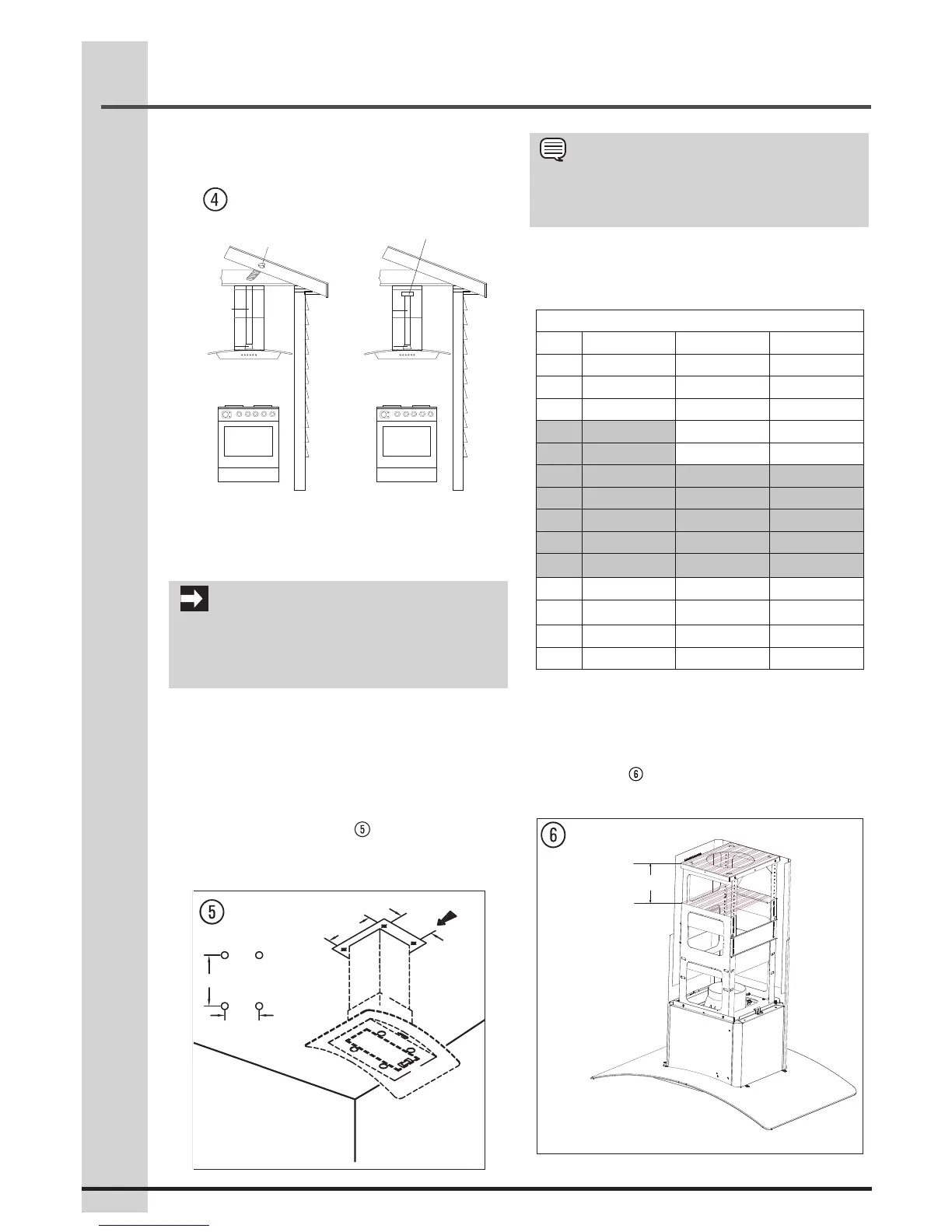

Ejemplos de conductos o recirculación
de aire
Recirculador
Inclinación del techo
con tapajuntas y tapa
Tubería
Collar
Tubería
Collar
Instalación de la campana extractora en
el techo (función de extracción)
IMPORTANTE
Esta campana extractora pesa mucho. Se
debe proporcionar una estructura y un apoyo
adecuado en todo tipo de instalaciones.
Paso 1:
• Asegúrese de que no va a resultar dañado ningún
cable ni ninguna tubería (por ej. de la luz, del gas,
del agua, compruebe las zonas en cuestión con
un detector de cables).
• Con ayuda de la plantilla, señale 4 y taladre cuatro
agujeros en el techo. Haga las mediciones que
señala el diagrama (fig.
). Los agujeros tienen
que ser taladrados en una estructura de madera
capaz de soportar
150lbs.
NOTA
Tenga preparada una escalera para llegar al techo
con facilidad.
Distancia deseada de la campana
extractora sobre una superficie para
cocinar de 36”
Altura del techo
8 pies 9 pies 10 pies *
1
A*
2
A*
2
A*
2
24” 6-25/32"
25” 5-25/32"
26”*
3
4-25/32"
27”*
3
3-25/32"
28”*
3
2-25/32"
29”*
3
1-25/32" 13-25/32" 13-25/32"
30”*
3
25/32" 12-25/32" 12-25/32"
31”*
3
11-25/32" 11-25/32"
32”*
3
10-25/32" 10-25/32"
33” 9-25/32" 9-25/32"
34” 8-25/32" 8-25/32"
35” 7-25/32" 7-25/32"
36” 6-25/32" 6-25/32"
*1 Con un kit de extensión de la chimenea de 10’ (17)
(no suministrado). Por favor, llame a Electrolux al
1.800.944.9044 para solicitar este kit.
*2 La “Dimensión A” del cuadro representa la altura
desde lo alto del soporte superior a lo alto del
inferior (fig. )
*3 Altura de montaje recomendada
Dimensión A
Parte de arriba del
soporte superior
Parte de arriba del
soporte inferior
Instalación de la campana
10.24"
10.24"
7.48"
7.48"
