23

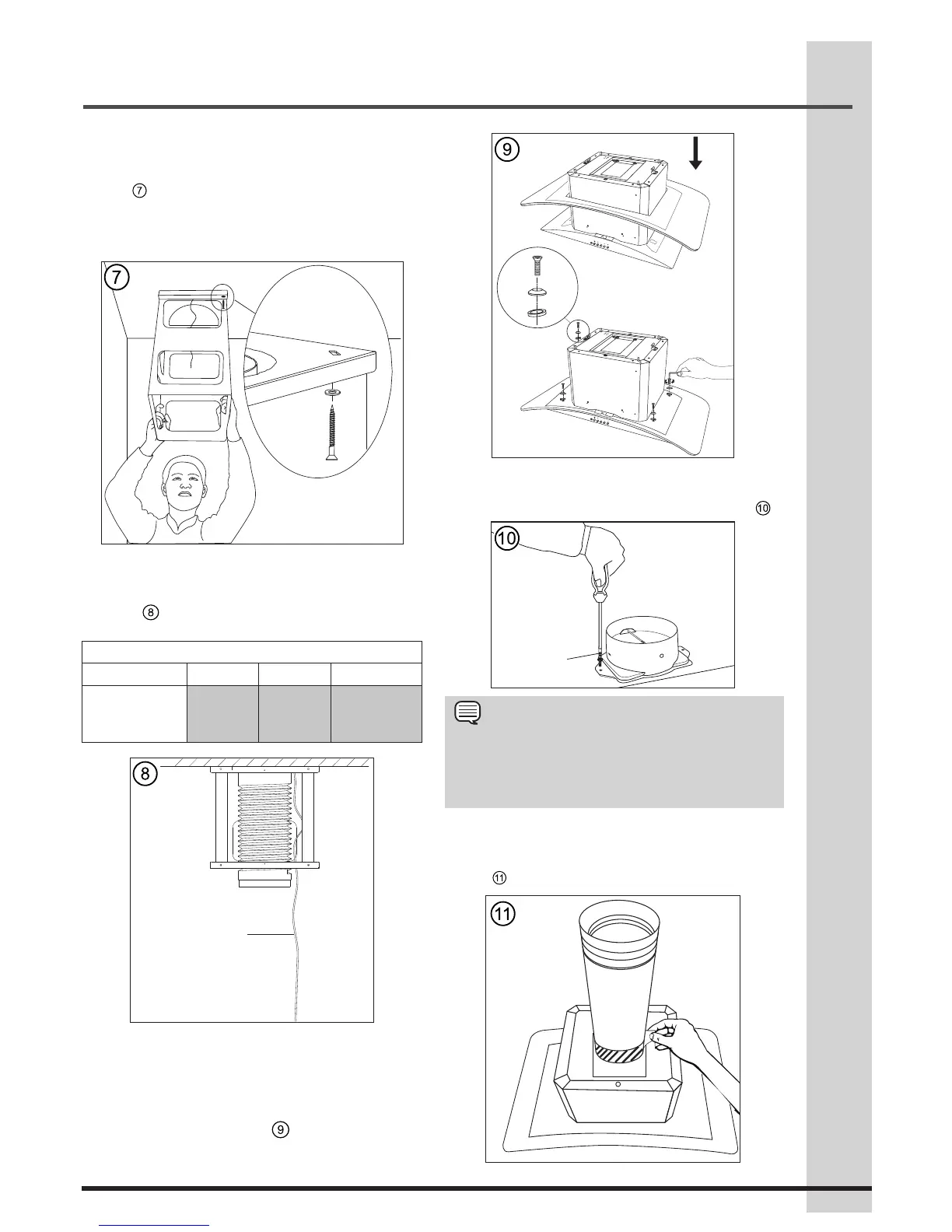

Paso 2:
• Monte el soporte superior (4) en el techo con 4
juegos de tornillos largos (10) y arandelas (11)
(fig. ).
• Asegúrese de que el cable de alimentación de la
campana extractora ha sido guiado por dentro
del soporte.
• Asegúrese de que cuenta con la longitud de cable
necesaria para la altura del techo. Mire la tabla y
la fig.
de debajo como referencia.
Altura del techo
8 pies 9 pies 10 pies
Longitud
del cable de
alimentación
3,3 pies 4,3 pies 3,3 pies
Cable
Paso 3:
• Monte la cubierta de cristal (2) sobre la campana
extractora (1). Utilice la llave Allen (16) para
asegurarla con 4 juegos de pernos, arandelas de
goma y arandelas (9) (fig.
).
Paso 4:
• Coloque el collar (6) en el acampana extractora
(1). Asegúrelo con 2 tornillos cortos (19) (fig.
)
.
Paso 5:
• Coloque el conducto de extracción en el collar
(6) y asegúrelo con cinta adhesiva (no incluida)
(fig.
)
.
Instalación de la campana
NOTA
Algunas veces, los orificios están cubiertos por
cinta de espuma. Si los orificios se encuentran
situados debajo de la cinta de espuma, tan solo
inserte el tornillo a través de la cinta de espuma.
