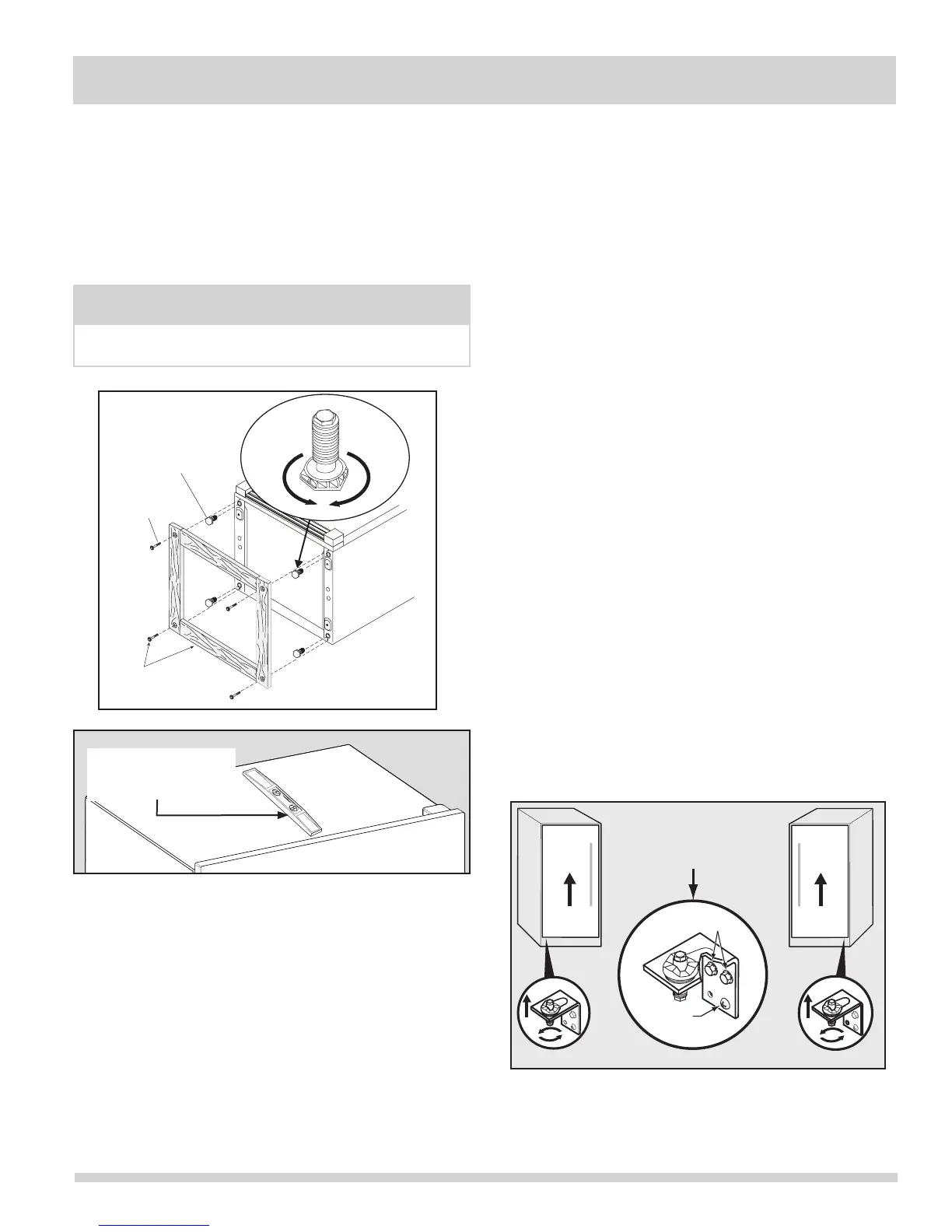

INSTRUCCIONES DE NIVELADO
Para nivelar el congelador:
Mientras la unidad está apoyada sobre su parte posterior
para retirar el patín de madera, observe la ubicación de
los cuatro (4) niveladores de patas instalados en cada
esquina. Estos niveladores de patas se utilizarán para
nivelar el congelador y ajustar la altura. Use un nivel
de carpintero para nivelar el congelador desde adelante
hacia atrás y de lado a lado.
Instrucciones para nivelar las puertas
para concordancia del par Refrigerador
alto/Congelador alto:
• Nivele la puerta de la primera unidad utilizando los
cuatro niveladores y deslice la unidad hasta su lugar.
Vuelva a comprobar el nivel y ajuste de ser necesario.
• Mida la distancia desde el suelo hasta la parte
inferior de la puerta en la primera unidad. Ajuste
y nivele la segunda unidad de modo que la altura de
la puerta coincida.
• Ajustes de nivel de las patas:
• Una vuelta completa de los cuatro niveladores de las
patas elevará la puerta en 5/32”.
Tornillo del
embalaje
Patas plásticas
de nivelación
Deseche los (4)
tornillos del embalaje
y las bases de madera
Gire hacia
la derecha
para bajar
Gire hacia
la izquierda
para subir
• Deslice la segunda unidad a su lugar dejando un
espacio mínimo de 3/16” entre las unidades a n de
que quede espacio para la apertura de las puertas.
• Este último paso puede requerir al menos una
extracción de la segunda unidad para alinear
adecuadamente las unidades en una aplicación
“incorporada”.
Nivelado de la puerta con bisagra ajustable
Utilice el ajuste de bisagra inferior para ajustar la altura
de la puerta y para el espaciado nal del gabinete. Utilice
una llave o una llave de cubo de 7/16” para ajustar el
tornillo en la parte de abajo de la bisagra inferior.
Ajuste de las puertas para concordancia
del par Refrigerador alto/Congelador alto
Las puertas también pueden ajustarse de lado a lado
con la bisagra ranurada para alinear las puertas en forma
paralela. Aoje los dos pernos con una llave de 3/8” y un
tornillo con el destornillador Phillips. Gire las puertas hasta
que se encuentren paralelas, luego vuelva a ajustar los
tornillos de manera segura. (Vea la ilustración de abajo).
Pernos de 3/8"
Tornillo
PUERTA
Ajuste de la
bisagra ranurada
LEVANTE
LA PUERTA
LEVANTE
LA PUERTA
PUERTA
Nivelado de adelante
hacia atrás y de
lado a lado
Ajuste de la bisagra inferior para nivelar
las puertas del par Refrigerador alto/
Congelador alto
Para nivelar las puertas mediante la bisagra inferior
ajustable (algunos modelos):
1. Si la puerta del refrigerador está más abajo que la
del congelador, eleve la primera girando el tornillo
en el sentido de las agujas del reloj con una llave de
cubo de 7/16 pulgadas. (Vea la ilustración de abajo.)
2. Si la puerta del congelador está más abajo que la del
refrigerador, eleve la primera girando el tornillo en el
sentido de las agujas del reloj con una llave de cubo
de 7/16 pulgadas. (Vea la ilustración de abajo.)
NOTA
Asegúrese de dejar espacio para el kit de nivelación
y molduras si se instalará con la unidad.
