5
REMARQUE :

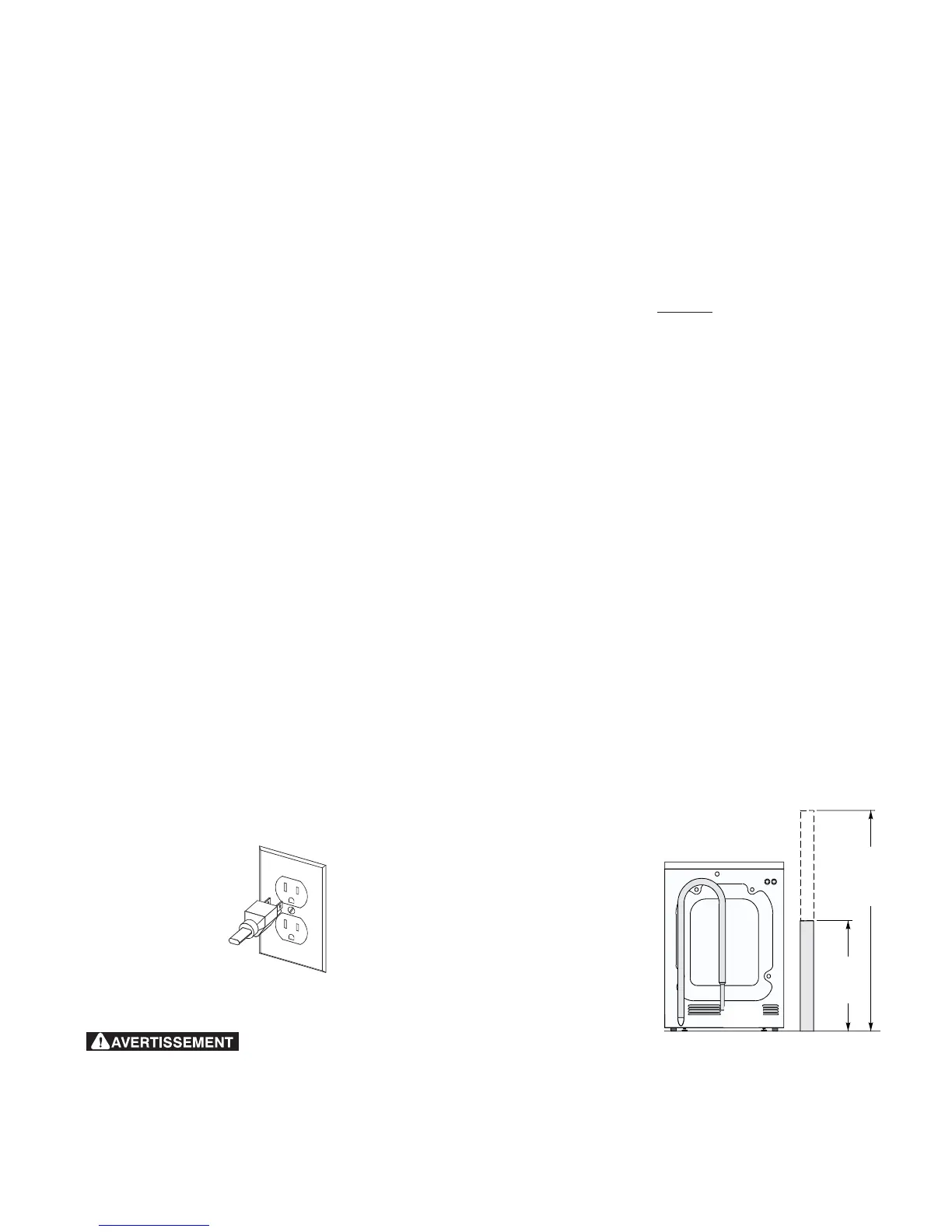

Le boyau d’évacuation relié à la laveuse peut atteindre
un tuyau de chute de 147 cm (58 po). Pour un tuyau plus
haut, utilisez le boyau PN 131461201 disponinlr au Ser-
vice des pièces de Sears. Si le renvoi measure moins de
61 cm (24 po), poser un ensemble anti-spihon, se
proceurer auprès d'une quincallerie locale.
Imprimé aux États-Unis
244 cm
(96 po)
max.
ARRIÈRE
61 cm
(24 po)
min.
1. La laveuse DOIT être mise à la terre. En cas de
mauvais fonctionnement ou de panne, la mise à la
terre réduit les risques d’électrocution en offrant un
parcours de moindre résistance au courant.
2. Puisque cette laveuse est pourvue d’un cordon
d’alimentation électrique comportant un conducteur
et une fiche de terre, la fiche DOIT être branchée
dans une prise murale à conducteur en cuivre
conven-ablement raccordée au réseau et mise à la
terre conformément à tous les codes et ordonnances
locaux ou, s’il n’existe pas de codes locaux,
conformément au Code ANSI/NFPA 70 (l'édition la
plus récente). En cas de doute, contacter un
électricien agréé. NE PAS couper ni modifier la
broche de mise à la terre du cordon d’alimentation
électrique. Lorsque la prise murale n’a que deux
ouvertures, il incombe au propriétaire de la laveuse
de contacter un électricien agréé pour remplacer
cette prise par une prise à trois ouvertures
convenablement mise à la terre.
ALIMENTATION EN EAU
Les robinets d’eau chaude et d’eau froide DOIVENT être
installés à au plus 107 cm (42 po) de l’arrivée d’eau de
la laveus. Les robinets DOIVENT être du type qu’on
utilise pour un boyau d’arrosage et mesurer 1,9 cm (3/
4 po) pour que les boyaux d’arrivée d’eau puissent être
branchés. La pression de l’eau DOIT se situer entre 10
et 120 livres par pouce carré (écart de pression maxi-
mum entre l’eau chaude et l’eau froide de 10 lb/po²). Le
service des aqueducs de votre localité peut vous aider
à déterminer la pression d’eau.
ÉVACUATION D’EAU
1. Renvoi capable d’évacuer 64,3 L (17 gallons) par
minute.
2. Tuyau de chute de 3,18 cm (1-1/4 po) de diamètre au
minimum.
3. Hauteur du tuyau de chute par rapport au plancher :
Hauteur minimum : 61 cm (24 po)
Hauteur maximum : 244 cm (96 po)
Table des matières
SUJET PAGE
Avant l’installation............................................5
Installation électrique.......................................5
Mise à la terre....................................................5
Alimentation en eau.........................................5
Évacuation d’eau...............................................5
Dimensions de l’emplacement.........................6
Emplacement de la laveuse..............................7
Déballage...........................................................7
Installation.........................................................8
Pièces de rechange............................................8
AVANT L’INSTALLATION
Outils requis pour l’installation :
1. Tournevis à douille de 1/4 po
2. Clé à cliquet avec douille de 3/8 po
3. Clé ouverte de 3/8 po
4. Clé à cliquet avec douille de 7/16 po
5. Clé ouverte de 9/16 po
6. Pinces multiprise
7. Niveau de menuisier
INSTALLATION ÉLECTRIQUE
CIRCUIT - Dérivation distincte convenablement
polarisée et mise à la terre de 15 A avec fusible à
retardement ou disjoncteur de 15 A.
ALIMENTATION ÉLECTRIQUE - 2 fils avec prise de
terre, 120 volts, une phase, 60 Hz, courant
alternatif.NOTE: L'utilisation d'laveuse avec le courant
faire de générateur à gaz, générateur à solaire, générateur
à vent, ou d'autre générateur excepté la centrale électrique
n'est pas recommander.
PRISE DE COURANT - Prise à 3 ouvertures
convenablement mise à la terre et située de façon à ce
que le cordon d’alimentation électrique soit accessibleune
fois la laveuse en place. NOTE: Prise à GFI (Ground Fault
Interrupter) n'est pas requise.
MISE À LA TERRE
Le branchement inadéquat du
conducteur de mise à la terre pourrait présenter un risque
d’électrocution. En cas de doute quant à la mise à la terre
adéquate de l’appareil, contacter un électricien agréé.
