6

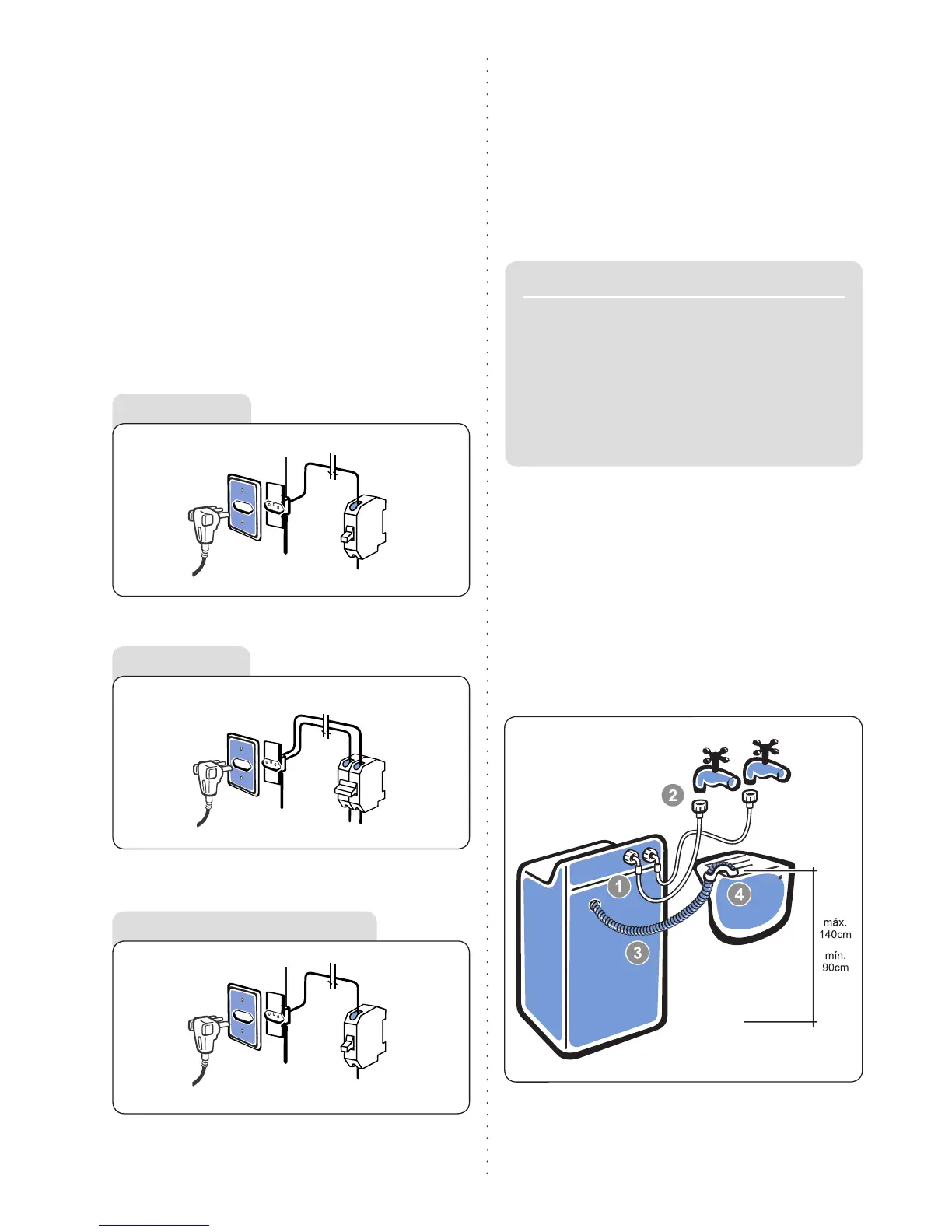

Instalación Hidráulica
Manguera de Entrada de Agua (1)
Encaje la punta de la manguera, la que viene suelta,
al grifo de manera que quede bien enroscada (2).
Abra al grifo y verifique si no existen fugas.
El uso del grifo de entrada del agua con rosca 3/4”
es obligatorio.
El uso de grifos de baja calidad dañará a la manguera
de su lavadora causando fugas de agua.
Manguera de Salida de Agua (3)
Posicione la manguera de salida de desagüe o en la
borda del tanque (4) con altura máxima de 140 cm
y mínima de 90 cm para el funcionamiento perfecto
de su Lavadora.
Coloque la manguera dentro del tubo con un máximo
de 20 cm en la salida del desagüe.
Al colocar la manguera en la borda del tanque,
certifíquese de que la punta de la manguera no
quede sumergida en el agua del tanque, pues el
agua podrá retornar para dentro de la Lavadora.
La manguera es fornecida con un
filtro que dificulta la entrada de sucio
que pueda venir a través de la red de
abastecimiento de agua. La lavadora no
se puede usar sin el filtro, bajo el riesgo
de dañar el producto o perder la garantía.
Utilice la manguera que acompaña el
producto. No use mangueras viejas.
IMPORTANTE
Cable a Tierra
Caso su lavadora posea un cable a tierra (verde o
verde/amarillo) cerca del cable eléctrico, éste se
debe conectar a un punto de aterramiento adecuado.
No conecte el cable tierra a grifos, tuberías de agua,
tubos eléctricos o de gas o al cable neutro de la red.
Si su aparato está equipado con un enchufe de 3
pines, conéctelo a un tomacorriente adecuado con
aterramiento. No se puede cortar al pino a tierra del
enchufe.
Disyuntores
La instalación de disyuntores exclusivos para la
Lavadora es obligatoria. En caso de duda con
relación al sistema eléctrico de su residencia,
consulte la concesionaria de energía eléctrica.
Para la Lavadora 127 V, utilice un disyuntor de 20
A en la fase.
Tensión 127 V
Cable Fase
Aterramiento
Llave
Disyuntora
20 A
Neutro
Para la Lavadora 220 V (entre dos fases), utilice un
disyuntor bipolar de 15 A.
Algunas regiones poseen 220 V entre fase y neutro.
En este caso, utilice un disyuntor de 15 A en la fase.
Tomacorriente
Enchufe
Nunca enmiende la manguera de salida de agua en
otra manguera para aumentar su longitud ya que
podrá dañar el sistema interno de salida de agua.
Tensión 220 V
Aterramiento
Tomacorriente
Enchufe
Cable Fase
Llave
Disyuntora
15 A
Bipolar
Tensión 220 V - Monofásico
Cable Fase
Aterramiento
Llave
Disyuntora
15 A
Neutro
Tomacorriente
Enchufe
