Si [a estufa no ser& instalada junta contra un armario,
mueva la estufa a su posici6n final, Marque e! piso por los
dos lados de la estufa, 5i la parte trasera de la estufa
no estar_ a ras con la pared (la ubicaci6n del
tomacorriente puede que no permita que la estufa se
pegue a ras con la pared), marque en el piso donde el
horde trasero de la estufa estar&, Ponga el patr6n en el
piso y alinie los lados del patr6n con las Iineas marcadas
en el piso, Alinie la parte trasera del patr6n con la pared
trasera o la linea marcada para la parte trasera de la
estufa (vea Instalaci6n del Soporte Antivuelco pa'gina 10).

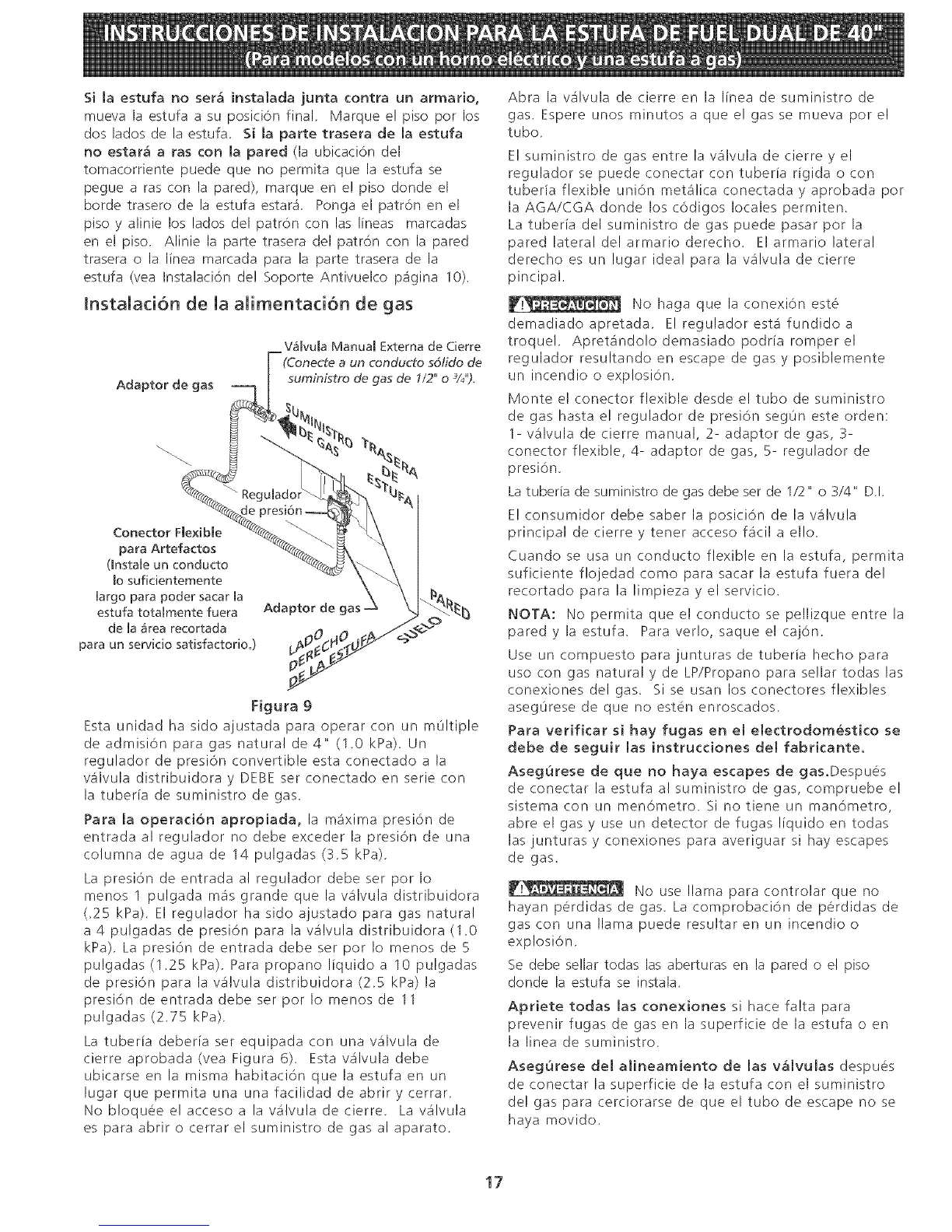

Instalacidn de la alimentaddn de gas
Adaptor de gas
V_iJvula ManuaB Extema de Cierre
(Conecte a un conducto sdlido de
suministro de gas de !/2" o 3/4'_).
Conector Flexible
para Artefactos
(Instale un conducto
mosuficientemente
Uargo para poder sacar la
estufa totalmente fuera
de la _rea recortada
para un servicio satisfactorio.)
Adaptor de gas
Figura 9
Esta unidad ha sido ajustada para operar con un mOltiple
de admisi6n para gas natural de 4" (1,0 kPa), Un
regulador de presi6n convertible esta conectado a la
va'lvula distribuidora y DEBE set conectado en serie con
la tubeda de suministro de gas.
Para la operaci6n apropiada, la m_xima presi6n de
entrada al regulador no debe exceder la presi6n de una
columna de agua de 14 pulgadas (3,5 kPa),
La presi6n de entrada al regulador debe ser por Io
menos 1 pulgada m_s grande que la v_lvula distribuidora
(25 kPa). El regulador ha sido ajustado para gas natural
a 4 pulgadas de presi6n para la va'lvula distribuidora (1,0
kPa), La presi6n de entrada debe ser por Io menos de 5
pulgadas (1.25 kPa), Para propano liquido a 10 pulgadas
de presi6n para la v_lvula distribuidora (2.5 kPa) la
presi6n de entrada debe ser por Io menos de 11
pulgadas (2,75 kPa),
La tuberia deberia ser equipada con una v_lvula de
cierre aprobada(vea Figura 6), Estava'lvula debe
ubicarse en la misma habitaci6n que la estufa en un
lugar que permita una una facilidad de abrir y cerrar,
No b!oquee elaccesoa lava'lvula decierre, Lava'lvula
es para abrir o cerrar el suministro de gas al aparato.
Abra la va'lvula de cierre en la linea de suministro de
gas. Espere unos minutos a que el gas se mueva pot el
tubo,
El suministro de gas entre la wilvula de cierre y el
regulador se puede conectar con tuberia rigida o con
tuberfa flexible uni6n met&lica conectada y aprobada pot
la AGA/CGA donde los c6digos locales permiten.
La tuberia del suministro de gas puede pasar por la
pared lateral delarmario derecho, Elarmario lateral
derecho es un lugar ideal para la va'lvula de cierre
pincipal.
No haga que la conexi6n este
demadiadoapretada, E! reguladorestA fundidoa
troque!, Apreta'ndolodemasiado podrfa romper el
regulador resultando en escape de gas y posiblemente
un incendio o explosi6n,
Monte el conector flexible desde e! tubo de suministro
de gas hasta e! regulador de presi6n segqn este orden:
1- v_lvula de cierre manual, 2- adaptor de gas, 3-
conector flexible, 4- adaptor de gas, 5- regulador de
presi6n,
La tuberia de suministro de gas debe set de 1/2" o 3/4" D.I.
E! consumidor debe saber la posici6n de la valvula
principal de cierre y tener acceso fa'cil a ello,
Cuando se usa un conducto flexible en la estufa, permita
suficiente flojedad como para sacar la estufa fuera del
recortado para la limpieza y el servicio.
NOTA: No permita queelconductose pellizqueentre la
paredy la estufa, Paraverlo, saque el caj6n.
Use un compuesto para junturas de tuberfa hecho para
uso con gas natural y de LP/Propano para se!lar todas las
conexiones del gas, Si se usan Iosconectores flexibles
asegqrese de que no esten enroscados,
Para verificar si hay fugas en el electrodom6stico se
debe de seguir las instrucdones del fabrkante.
Asegurese de que no haya escapes de gas,Despues
de conectar la estufa a! suministro de gas, compruebe el
sistema con un men6metro, Si no tiene un manbmetro,
abre el gas y use un detector de fugas liquido en todas
las junturas y conexiones para averiguar si hay escapes
de gas.
No use llama para controlar que no
hayan perdidas de gas, La comprobaci6n de perdidas de
gas con una llama puede resultar en un incendio o
explosi6n,
Se debe se!lar todas las aberturas en la pared o el piso
donde la estufa se instala.
Apriete todas las conexiones si hace falta para
prevenir fugas de gas en la superficie de la estufa o en
la linea de suministro,
Asegurese de[ alineamiento de [as valvulas despues
de conectar la superficie de la estufa con el suministro
de! gas para cerciorarse de que el tubo de escape no se
haya movido.
17
