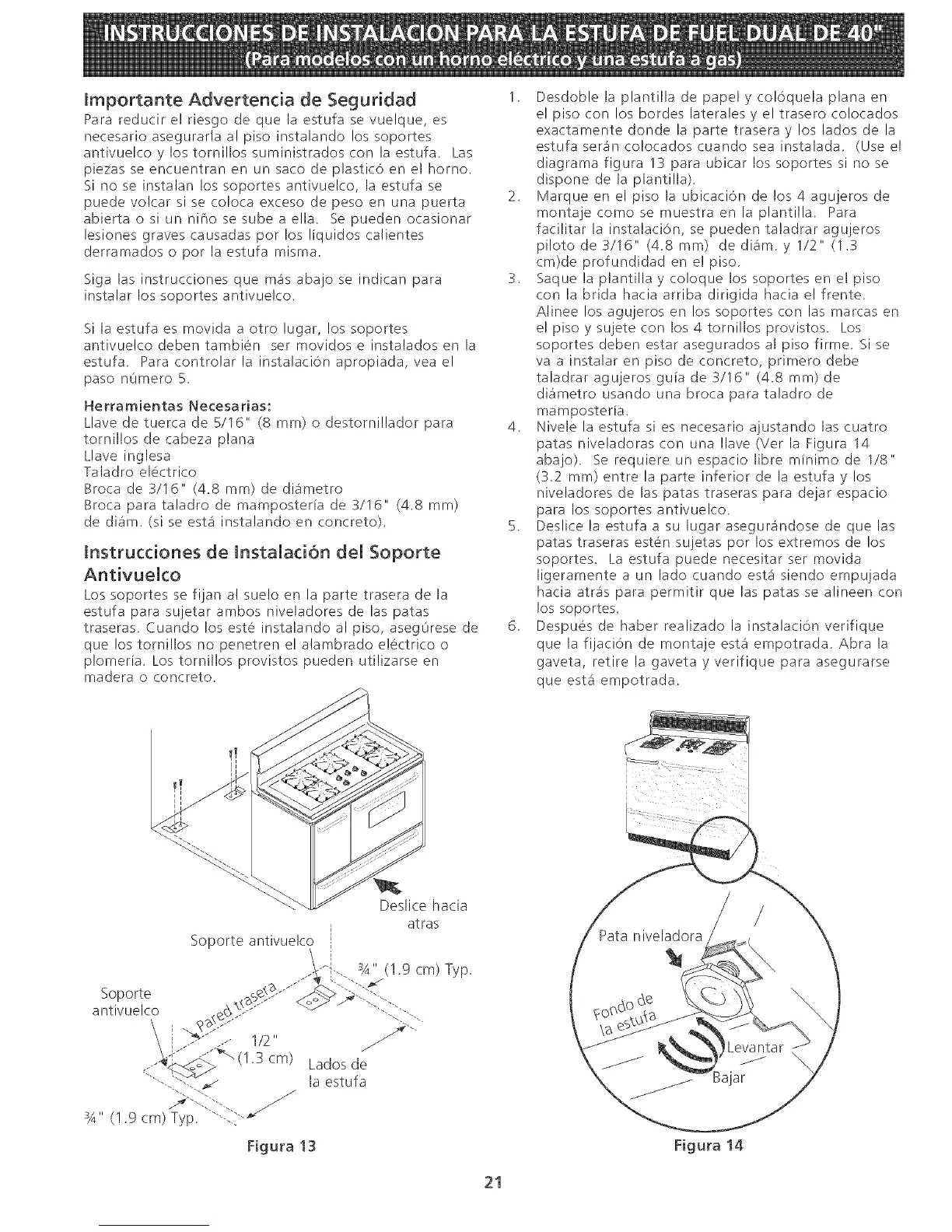

[mportante Advertenda de Seguddad
Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurada al piso instalando !os soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plastic6 en el horno.
Si no se instalan los soportes antivuelco, la estufa se
puede volcar si se co!oca exceso de peso en una puerta
abierta osi un niflosesubeaella. Se pueden ocasionar
lesiones graves causadas pot los ![quidos calientes
derramados o por la estufa misma.
Siga las instrucciones que ma's abajo se indican para
instalar los soportes antivuelco.
Si la estufa es movida a otro lugar, los soportes
antivuelcodebentambien ser movidose instaladosen la
estufa. Para controlar la instalaci6n apropiada, vea el
paso nOmero 5.
Herramientas Necesarias:
Llave de tuerca de 5/16" (8 mm) o destorni!lador para
tornillos de cabeza plana
Llave inglesa
Taladro electrico
Broca de 3/16" (4.8 ram) de alia'metro
Broca para taladro de mamposteria de 3/16" (4.8 mm)
de dia'm. (si se esta' instalando en concreto).
Instrucdones de Instalad6n de[ Soporte
Los soportes se fijan a! suelo en la parte trasera de la
estufa para sujetar ambos niveladores de las patas
traseras, Cuando los este instalando al piso, aseg0rese de
que los tornillos no penetren el alambrado electrico o
p!omeria. Los tornillos provistos pueden utilizarse en
madera o concreto.
1. Desdoble la plantilla de papel y col6quela plana en
el piso con los bordes laterales y el trasero co!ocados
exactamente donde la parte trasera y los lados de la
estufasera'n co!ocadoscuando sea instalada. (Use e!
diagrama figura 13 para ubicar los soportes si no se
dispone de la plantilla).
2. Marque en el piso la ubicaci6n de los 4 agujeros de
montaje como se muestra en la plantilla. Pafa
facilitar la instalaci6n, se pueden taladrar agujeros
piloto de 3/16" (4.8 ram) de diam. y 1/2" (1.3
cm)de profundidad en e! piso.
3. Saque la plantilla y co!oque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas en
e! piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme, Si se
va a instalar en piso de concreto, primero debe
taladrar agujeros guia de 3/16" (4,8 ram) de
di_metro usando una broca para taladro de
mamposteria,
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una Ilave (Ver la Figura 14
abajo), Se requiere un espacio libre minimo de 1/8"
(3,2 ram) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco,
5. Deslice la estufa a su lugar asegur_ndose de que las
patas traseras esten sujetas por los extremos de los
soportes, La estufa puede necesitarser movida
ligeramente a un lado cuando est_Ssiendo empujada
hacia atra's para permitir que las patas se alineen con
los soportes.
6. Despues de haber realizado la instalaci6n verifique
que la fijaci6n de montaje esta' empotrada, Abra la
gaveta, retire la gaveta y verifique para asegurarse
que est_ empotrada.
J
I.f"
i
Soporte antivuelco i
i
Deslice hacia
atras
3A" (1.9 cm) Typ.
Lados de
la estufa
Figura 13 Figura 14
21
