FRIGOGLASS ICOOL 40/150 C - Sistema DI Blocco Sportello; Applicazione Per ICM con Porta Incernierata; Applicazione Per ICM con Porta Scorrevole

ITA
34
Porta aperta
• Lettura temperatura del sensore regolatore.
• Indicatore porta aperta accesa (stabile).
• Se la porta rimane aperta per più di 1 minuto, si considera un evento di Allarme Porta Aperta:
• Il display principale alterna tra il Sensore regolatore e
“dOP”.
• Indicatore porta aperta rimane acceso (stabile).
• Se la porta rimane aperta per più di (d1+d2) minuti, si considera un evento di Allarme Anomalia
Porta:
• Il display principale alterna tra il Sensore regolatore e
“dOP” (porta aperta) e “dSF” (guasto
porta).
• Indicatore porta aperta rimane acceso (stabile).
• Indicatore Master Alarm acceso (stabile).
Compressore acceso
• Indicatore compressore ON acceso durante i cicli ON (stabile). Questo indicatore è acceso (ON)
quando il compressore è acceso.
Per le istruzioni sul funzionamento del sistema di controllo Evocool FFA1 e le relative funzioni
opzionali, visitare il seguente sito web al link: http://www.frigoglass.com/manuals/

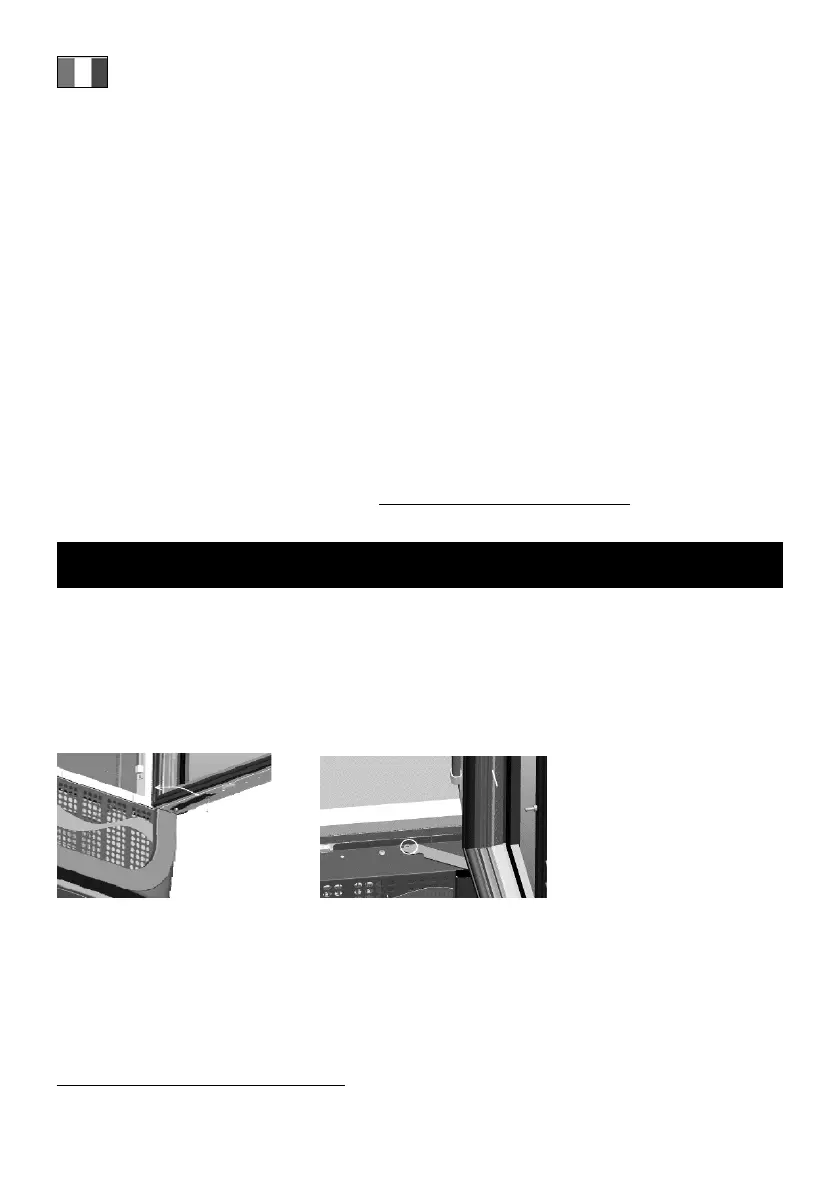

5. Sistema di blocco sportello
*
Per utilizzare il sistema di blocco della porta, seguire le fasi che seguono
5.1. Applicazione per ICM con porta incernierata
Fase 1: Aprire lo sportello ad un angolo superiore a 110 gradi
Fase 2: Ruotare la leva blocca sportello porta verso la cabina (come mostrato nella figura)
Fase 3: Il blocca sportello si arresta sulla vite posta sulla griglia (come mostrato nella figura)
Fase 4: Aprire lo sportello per rilasciare il dispositivo di blocco dal punto di arresto e ruotare fino alla
posizione iniziale
5.2. Applicazione per ICM con porta scorrevole
Fase 1: Aprire la porta sinistra (stessa procedura anche per la porta destra)
Fase 2: Sollevare e ruotare il fermo della porta verso la cella (come da figura)
Fase 3: Posizionare il fermo in verticale sulle guide della porta (come da figura). Il fermo della porta
sarà bloccato sui lati delle guide impedendo alla porta di chiudersi.
Fase 4: Rilasciare il fermo della porta dal punto di blocco e ruotare verso la posizione iniziale.
*
funzione opzionale
