Fronius TIG GRINDER MOBILE - Kort Beskrivelse

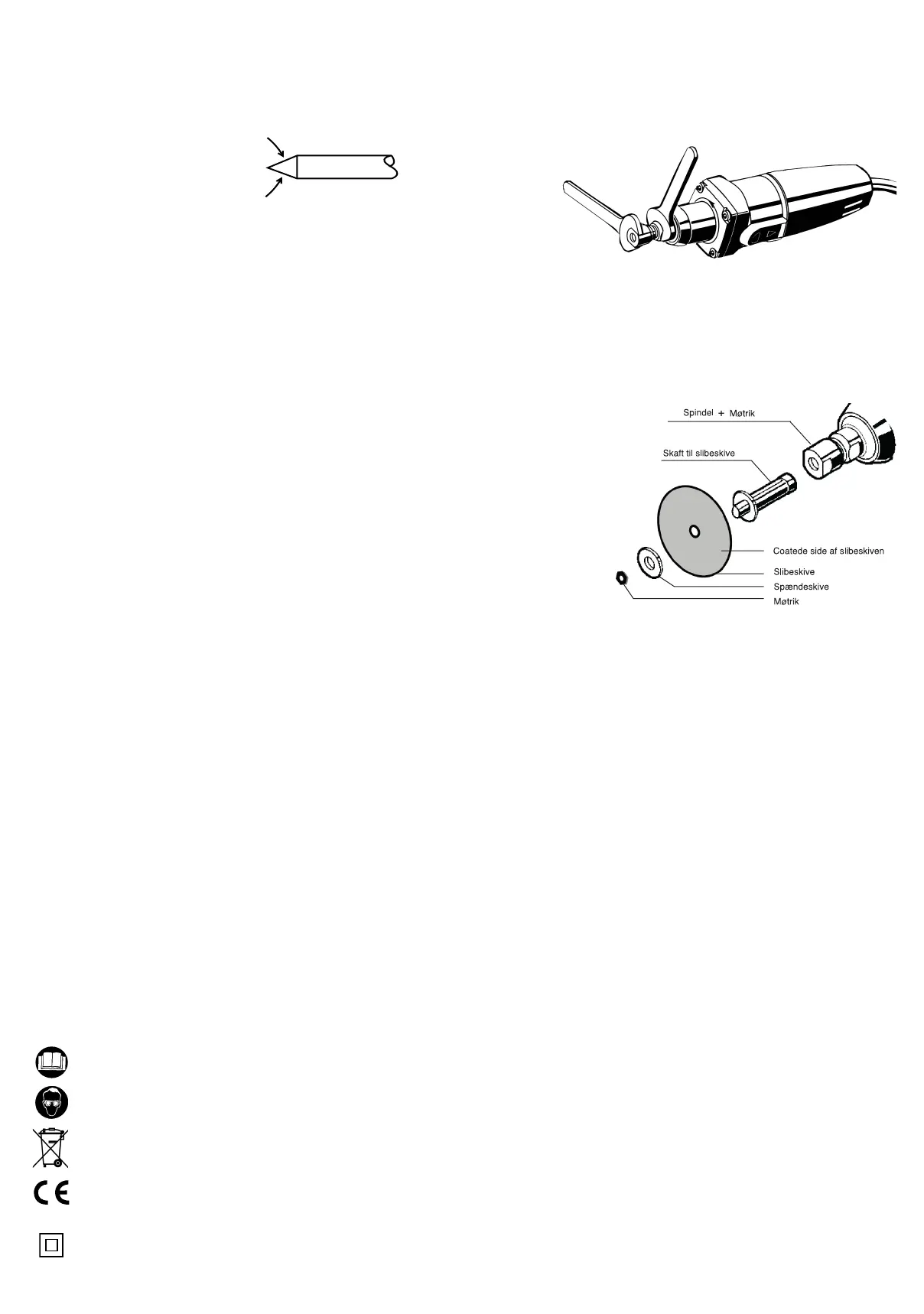

UDSKIFTNING AF SLIBESKIVE FÆSTET
Fjern stikket fra kontakten før der udføres vedligehold på denne maskine!
● Placer13mmnøglenpåspindlen
● Placer19mmnøglenpåmøtrikken
● Løsnmøtrikken
● Udskift slibeskive fæstet
● Strammøtrikken
Følgsamme
procedure for at udskifte
fjederdelen,bortsetfra,
atmøtrikkenskalfjerneshelt.
Disseprocedurerskalfølgespræcissomdeerbeskrevetogillustreret.
Fjern stikket fra kontakten før der udføres vedligehold på denne maskine!
Spændeindsatsen skal have den samme dia.
Som skaftet på slibeskiven, ellers vil spænde-
Indsatsen blive beskadiget.
Skaftet monteres i spændeindsatsen.
Skaftetskalhvilepåmøtrikken.
Meget vigtigt !!!
Placer13mmnøglen
På spindlen og spænd
møtrikkenmed19mmnøglen
Placer skiven på skaftet.
Kontroller at den er
Korrekt monteret og ikke
sidder skævt. Placer spændeskiven,
skrumøtrikkenpåstrammed
10mmnøglen.
GENERELLE SIKKERHEDS INSTRUKTIONER
Det bedste resultat opnås ved at presse let på elektroden, samtidig med at man
roteredenpåslibeskiven.Fjernelektrodenførsliberenslukkes.
Presses der for hårdt under slibningen kan sliberen tage skade og levetiden på
slibeskiven vil mindskes.
Advarsel:
Holdaltidluftindtagenerene.
Tilbehør:
BrugkunFRONIUStilbehørogsliddele.
Sliddele: Ordre No.
Slibe skive 42,0411,0012
FindyderligeoplysningeromreservedeleiFRONIUS’sproduktkatalogellerkon-
takt din forhandler.
GODE RÅD
SYMBOLER
Læsinstruktionenførbrugafdetteudstyr.
Beskytdineøjne!Brugbeskyttelsesbrillernår
dette udstyr benyttes.
Bortskaffelseafbrugtudstyrskalskeifølgelokale
bestemmelser.
Dette udstyr er testet i henhold til
2014/30/EU,2006/42/EC,2011/65/EU
EN60745-1:2009+A11:2010,EN60745-2-23:2013
Sikkerhedsklasse II, dobbelt isoleret
x
KORT BESKRIVELSE
UDSKIFTNING AF SLIBE SKIVEN
Fjern stikket fra kontakten før der udføres vedligehold på denne maskine!
● LøsnM6skruerneogfjerndemfuldstændig
● Fjernhovedetsomviservinkeljusteringen
● Løsnpinolskruernepåsiderne
● Fjernhuset
● Løsnspænde-møtrikken
● Udskift slibeskiven
● Advarsel! Det er vigtigt at skiven er monteret korrekt
● Monterspændeskiven
● Skrumøtrikkenpåigenogstramden
BEMÆRK.Værvenligatgennemlæsedissesikkerheds
anvisninger.Følgesdeikkekandetmedføreelektrisk
stød,brændog/ellersværeskader.Defølgende
anvisninger gælder for udstyr med kabel og udstyr med
indbyggede batterie.
LÆSDISSEINSTRUKTIONERGRUNDIGT;
1. Arbejds stedet.
a) Holdordenogrent.Uordenogmanglendelyskan
forårsage ulykker.
b) Brugikkeudstyretieksplosivemiljøer,hvorbrænd-
bareprodukter,gasserogstøvertilstede.Electrisk
værktøjudviklergnistersomkanantændestøvog
gasser.
c) Holdbørnoguvedkomnepersonervæk,nårudsty-
tret benyttes.
2.Elektrisk sikkerhed.
a) Stikogkontaktskalpassesammen.Hvisstikog
kontaktikkeerkompatibleøgesrisikoenforulykker
og brand.
b) Undgåkontaktmedjordedeoveradersomrør,
radiatorer,ovneogkøleskabe.
c) Beskytudstyretmodregnogfugtighed.Vandindt-
rængen kan forårsage elektriske kortslutninger og
brand.
d) Brugikkeledningensomhåndtagtilatbære
værktøjet,hængedetopellertilattrækkestikketud
afkontakten.Holdledningenvækfravarme,olie,
skarpekanterogroterendedelepåværktøjet.Beska-
digedeledningerøgerrisikoenforelektriskestød.
e) Nårderarbejdesudendørsskalderkunbruges
forlængerkablersomerberegnettiludendørsbrug.
3. Person sikkerhed.
a) Væropmærksom,Sepådetdulaver,ogvær
omhyggelignårduarbejdermedelektriskværktøj.
Brugikkeværktøjetnårduertrætellerpåvirketat
narkotika,alkoholellermedicin.Etkortøjeblikmed
uopmærksomhed kan betyde alvorlige skader.
b) Brugaltidbeskyttelsesudstyr,sombeskyttelsesbril-
ler,sikkerhedssko,høreværnoghjælm.Altafhængig
afhvilkeelektriskeværktøjerdubenytter.Derved
reduceres risikoen for skader.
c) Undgåatudstyretstarteruventet.Værsikkerpå
atkontaktenerpå”OFF”førdutilslutterværktøjet.
Bæraldrigudstyrsomertilsluttet,medenngerpå
kontakten.
d) Checkførstart,atnøglerogjusteringsværktøjer
fjernet.
e) Overvurderikkedigselv.Sørgforatdustårsikkertog
er i balance. Derved sikrer du dig bedre kontrol over
værktøjet.
f) Benytdetrigtigearbejdstøj.Bærikkeløstøjogsmyk-
ker.Holdlangthår,tøjoghandskervækfraroterende
værktøj.
g) Hvisderbenyttesrøg-ogstøvudsugning,sikrer
dig at dette er monteret korrekt og er beregnet til
formålet.
4. Korrekt behandling og brug af elektrisk værktøj.
a) Overbelastikkeværktøjet.Brugaltiddetrette
værktøj.Dervedvilduopnåetbedreogmere
sikkert resultat .
b) Brugaldrigelektriskværktøjmedendefektkontakt.
Etværktøjmedendefektkontaktkanikketændes
eller slukkes. Det er farligt og skal udbedres.
c) Sørgaltidforatværktøjikkeertilsluttetnårderskal
justeres,udskiftesdeleellerværktøjetgemmes
væk.Dettemodvirkeruventetstartafværktøjet.
d) Holdværktøjvækfrabørnogpersonersomikke
kan læse eller forstå disse instruktioner.
e) Paspåditværktøj.Kontrolleratalledrejeligedele
kan bevæges frit og ikke er blokkerede, eller at der
erdelesomerituellerskadede.Ladværktøjetblive
repareretførbrug.Mangeulykkerskyldesdårlig
ellermangelfulvedligeholdelseafelektriskværktøj.
f) Holdskærendeværktøjskarptogrent.Dettegiver
bedrearbejdsbetingelser.
g) Brugkunelektriskværktøjogreservedelesom
ifølgeinstruktionenerberegnettilbrugsammenog
tildetaktuellejob,Tagogsåhensyntilmiljøetog
omgivelserne.Brugafforkertelektriskværktøjkan
føretilfarligesituationer.
5. Service.
Fåditværktøjserviceretafkvaliceretpersonaleog
bent kun originale reservedele. Derved er du sikker på
atsikkerhedenveddetteværktøjergaranteret.
7. Brugsanvisning:
● Justervinklenpåspidsen(igrader)ogelektrodediameteren
  -Løsndenmidtersteskrueihovedet
- Indstil graderne og elektrode
diameterenvedatdrejehovedet
- Stram den centrale skrue
Antallet af grader er lig med vinklen
påspidsenpådenslebneelektrode:
● Guide wolframelektroden igennem det hul som svarer til elektrodens
diameter;
● TændTIGGRINDERMOBILE;
● Pres forsigtigt wolframelektroden frem til den roterende skive, mens den
samtidig roteres med et let pres;
● Forsætmedatrotereelektrodenmensdentrækkesvækfraskiven,indtil
der ikke længere er kontakt;
● Vurderresultatetog,hvisdeternødvendigt,gentagprocessen;
● Detmulti-funktionelledækselgørdetmuligtatoveradeslibeelektrodersom
  erramtafsvejsesprøjtundersvejsning.Fladeelektrodertilaluminiums
  svejsningkanoptimerestilatgiveenensartetlysbuekegle.
● 3trinsjusteringforindstillingafslibeskiven,hvorvedskivenkanbruges3
gange.
Advarsel !Slibikkebrændteellerbøjedeelektroder.Fjernalledråberfraspidsen
afelektroden,førdenslibes.Brugdenspecielleelektrodeholdertilkorteelektro-
der.
