VÝMĚNA DRŽÁKU KOTOUČE
Předzahájenímúdržbynářadívždyvytáhnětezástrčkuzezásuvky!
● NasaďteklíčSW13navřeteno.
● NasaďteklíčSW19namatici.
● Povolte matici.
● Vyměňtedržákkotouče.
● Utáhnětematici
Stejněpostupujtepřivýměněpružinovékleštinystímrozdílem,žematicimusíte
kompletněodšroubovat,abybylomožnépružinyvyměnit.
Tytopostupymusíbýtdodržoványpřesnětak,jakjsouvysvětlenyavyobrazeny.
Před zahájením údržby nářadí vždy vytáhněte zástrčku ze zásuvky!

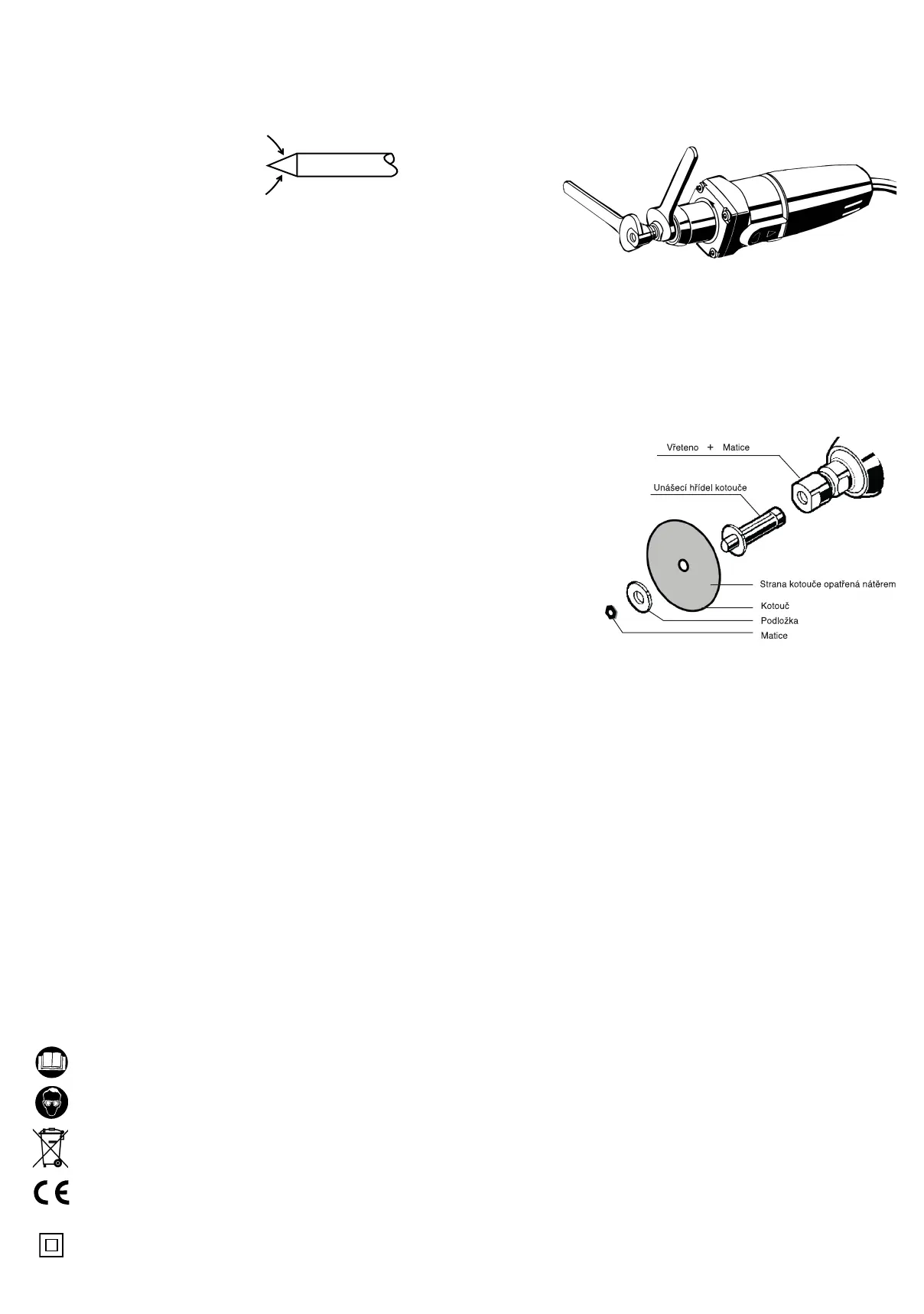

Táhlomusímítstejnýprůměrjako
unášecíhřídelkotouče,abysenepoškodilo.
Unášecíhřídelzasuňtedotáhla.
Unášecíhřídelsemusíopíratomatici.
Velmi důležité!!!
NasaďteklíčSW13navřetenoa
klíčemSW19utáhnětematici.
Nasaďtekotoučnaunášecíhřídel.
Zkontrolujte,zdajesprávně
připevněnýanenípokřivený.
Nasaďtepodložku,našroubujte
maticiautáhněteklíčem
SW10.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
Nejlepšíchvýsledkůdocílíteotáčenímalehkýmpřitlačenímelektrodynakotouč.
Předvypnutímbruskyelektroduvytáhněte.Přílišvelkýtlakběhembroušení
poškodíbrusku,zvýšíspotřebubrusnýchkotoučůasnížívýkon.
Varování:
Ventilačníotvorymusíbýtvždyčisté.
Příslušenství:
PoužívejtepouzenáhradnídílyapříslušenstvíodrmyFRONIUS.
Náhradní díly:     Objednacíč.
Brusnýkotouč     42,0411,0012
DalšínáhradnídílynajdetevkataloguvýrobkůFRONIUS,neboseobraťtena
svéhoprodejce.
UŽITEČNÉ RADY
SYMBOLY
Předpoužitímnářadísipřečtětetytopokyny
.
Chraňtesizrak!Kdyžpoužívátetotonářadí,nosteochranné
brýle
Likvidacepoužitéhozařízení.Totonářadízdarmazlikvidují
místníoprávněnéorganizace.
TotozařízeníbylotestovánopodleČSN
2014/30/EU,2006/42/EC,2011/65/EU
EN60745-1:2009+A11:2010,EN60745-2-23:2013
TřídabezpečnostiII,bezpečnáizolace
x
STRUČNÝ POPIS
VÝMĚNA BRUSNÉHO KOTOUČE
Před zahájením údržby nářadí vždy vytáhněte zástrčku ze zásuvky
● PovoltešroubyM6avyjměteje.
● Demontujtehlavusindikacínastavenéhoúhlu.
● Povoltezávrtnéšroubynaoboustranách.
● Demontujtekryt.
● Povolteavyšroubujtenapínacímatici.
● Vyměňtekotouč.
● Varování!Ujistětese,žekotoučjenamontovánsprávně.
● Nasaďtezpětpodložku.
● Našroubujtematiciautáhněteji.
BUĎTEPOZORNÍ.Dodržujtevšechnybezpečnostní
pokyny.Vopačnémpřípaděsevystavujeterizikuúrazu
elektrickýmproudem,vznikupožárua/nebotěžkého
zranění.Následujícíkoncepcepro„elektrickénářadí“
setýkánářadíspřívodnímnapájecímkabelemanářadí
vybavenéhovestavěnýmakumulátorem.
PŘEČTĚTESIPOZORNĚNÁSLEDUJÍCÍPOKYNY,
1. Pracoviště
a) Napracovištiudržujetepořádekačistotu.Nepořádek
anedostatečnéosvětleníjsoupříčinounehod.
b) Nářadínepoužívejtevevýbušnémprostředíza
přítomnostihořlavin,plynůaprachu.Elektrické
nářadíjiskří,cožmůžezapálitprachneboplyny.
c) Dětiadalšíosobysenesmějízdržovatblízko
elektrickéhonářadívprovozu.Přinepředvídaném
vybočenímůžepracovníkztratitkontrolunad
nářadím.
2. Elektrická bezpečnost
a) Zástrčkaazásuvkymusejíodpovídatpředpisům.
Zástrčkunevyměňujteanepoužívejteadaptér
současněsuzemněnýmnářadím.Originálnízástrčka
azásuvkasnižujírizikoúrazuelektrickýmproudem.
b) Nedotýkejteseuzemněnýchpovrchů,jakojsoutrub-
ky,topnátělesa,sporákyachladničky.Je-livašetělo
uzemněno,vystavujeteserizikuúrazuelektrickým
proudem.
c) Nářadíchraňtepředdeštěmavlhkostí.Vniknutívody
můžepřivoditzasaženíelektrickýmproudem.
d) Nepoužívejtepřívodníkabelkmanipulacisnářadím,
kzavěšení,anikvytaženízástrčkyzezásuvky.
Přívodníkabeludržujtevdostatečnévzdálenostiod
ohně,oleje,ostrýchhranaotáčejícíchsesoučástí
zařízení.Poškozenénebozkroucenénapájecí
kabelyzvyšujírizikozasaženíelektrickýmproudem.
e) Připrácivenkupoužívejtepouzeprodlužovací
kabelyschválenéprovenkovnípoužití.Tímsnížíte
rizikoúrazuelektrickýmproudem.
3. Bezpečnost osob
a) Buďtepozorní,věnujtesepráciaselektrickým
nářadímpracujtepromyšleně.Nářadínepoužívejte,
jste-liunavenínebopodvlivemdrog,alkoholualéků.
Krátkánepozornostznamenávážnézranění.
b) Vždynosteosobníochrannéprostředky,jako
ochrannébrýle,neklouzavouobuv,bezpečnostní
přilbuachráničesluchu,vzávislostinatypu
použitéhoelektrickéhonářadí.Tímsnížíteriziko
úrazu.
c) Zajistěte,abynářadínemohlobýtneočekávaněuve-
denodoprovozu.Předzasunutímzástrčkymusíbýt
spínačvpoloze„vypnuto“.Nářadínikdynepřenášejte
sprstemnasíťovémspínači.
d) Předzapnutímzkontrolujte,zdaklíčaseřizovací
nástrojebylyodstraněny.
e) Nepřeceňujtese.Zaujmětebezpečnýarovnovážný
postoj,vekterémbudetenářadílépeovládat.
f) Nostesprávnýoděv.Nenostevolnýoděvani
šperky.Sdlouhýmivlasy,oděvemarukavicemise
nepřibližujtekotáčejícímsesoučástem.
g) Jestližeinstalujeteodsávačekouřeaprachu,
připojtejeaprovozujtesprávnýmzpůsobem.Tímse
vyhneteproblémůmsprašností.
4. S elektrickým nářadím zacházejte a
pracujte opatrně.
a) Nářadínepřetěžujte.Prokaždouprácipoužívejte
vhodnéeleketrickénářadí.Výsledkyprácebudou
lepšíabezpečnější.
b) Nepoužívejteelektrickénářadísvadnýmspínačem.
Takovénářadínelzevypnoutanizapnout,je
nebezpečnéajenutnéjejopravit.
c) Předzměnounastavení,výměnousoučástía
odloženímnářadívytáhnětezástrčkuzezásuvky.
Tímpředejdetenechtěnémuspuštěnínářadí.
d) Nepoužívanéelektrickénářadíodstraňtezdosahu
dětí.Takovénářadínedávejtedorukoulidem,
kteřísnímnepracujíanepřečetlisitytopokyny.
Elektrickénářadívrukáchnezkušenýchosobje
nebezpečné.
e) Onářadípečujte.Zkontrolujtevšechnysoučásti,
zdasevolněotáčejí,nezaseklyse,nejsouzlomené
nebopoškozené.Nářadímusíbýtpředpoužitím
opraveno.Mnohonehodvznikávdůsledkunespráv-
néúdržbyelektrickéhonářadí.
f) Řeznénástrojemusíbýtudržoványvčistotěa
naostřené.Tímdocílítelepšíhouchycenínástrojea
usnadněnípráce.
g) Používejtepouzeelektrickénářadí,náhradnídíly
apod.,kterévyhovujítěmtopokynům.Uvažujte
takésprostředímaprací,kterámábýtprováděna.
Použitíelektrickéhonářadínevhodnéhoprourčitou
prácipřinášínebezpečnésituace.
5.Údržba
Nářadímusíudržovatkvalikovanýpersonálzapoužití
pouzeoriginálníchnáhradníchdílů.Potomsimůžetebýt
jistí,žebezpečnostnářadíjezaručena.
7. Zpoůsob použití:
● Nastavteúhelhrotu(vestupních)aprůměrelektrody:
  -Povoltestředovýšroubnahlavě.
  -Nastavteúhelvestupníchaprůměrelektrodyotáčenímhlavy.
  -Utáhnětestředovýšroub.
Početstupňůserovnáúhluhrotu
naostřenéelektrody:
● Wolframovouelektroduzasuňtedootvoruodpovídajícíhoprůměru.
● ZapnětebruskuTIGGRINDERMOBILE.
● Wolframovouelektroduopatrněpřitlačtekrotujícímukotouči,přičemžv
  určitémokamžikuotáčeníjenutnýjenlehkýtlak.
● Elektrodouběhemoddalováníodkotoučeneustáleotáčejte,ažnedocházík
  žádnémukontaktu.
● Zkontrolujtevýsledekaje-litonutné,procesopakujte.
● Multifunkčníkrytsezabudovanýmotevíracímposuvníkemumožňujebrousit
  povrchelektrodspřilepenýmsvarovýmkovem.Kromětoholzeelektrody
  brousitdotvarukomoléhokužele,cožjetvaroptimálníprosvařováníhliníku.
● Nastaveníve3krocíchprotrojnásobnépoužitíbrusnéhokotoučeotáčením
  kotoučedopolohy1,2nebo3.
Varování ! Neostředteohnuténebovypálenéelektrody.Předostřednímodstraňte
zhrotuvšechnykapky.Prokrátkéelektrodypoužívejtedržák
- 21 -
