Arbeitsspindel + Spannmutter
Scheibenaufnahme
SICHERHEITSHINWEISE
DiebesteWirkungbeimSchleifenwirderreicht,wenndieElektrodemitleich-
temDruckgleichmäßiggedrehtaufdieSchleifscheibegedrücktwird.Vordem
AusschaltenderMaschinedieSchweißnadelherausziehen.ZustarkeBelastung
während des Schleifens schadet dem Gerät und erhöht den Schleifscheibenver-
brauch;dieSchleieistungwirdschlechter.
Wartung:
StetsdieLüftungsschlitzederMaschinesauberhalten.
Zubehör:
NurFRONIUSZubehörundErsatzteileverwenden.
Ersatzteile: Art.-Nr.
Schleifscheibe 42,0411,0012
WeitereErsatzteilebitteimFRONIUSProduktkatalognachschlagenoderwenden
SiesichanIhrenFachhändler.
GEBRAUCHSHINWEISE
ERKLÄRUNG
VorInbetriebnahmedesGerätesmußdieBedienungsanleitung
gelesen werden.
Augenschützen.WährenddesGerätebetriebsschützenSie
Ihre Augen durch eine Schutzbrille.
Altgeräteentsorgung:DiesesGerätkannbeidenausgewie-
senenStellenkostenloszurückgegebenwerden.
DiesesGerätistCE-geprüftgemäß
2014/30/EU,2006/42/EC,2011/65/EU
EN60745-1:2009+A11:2010,EN60745-2-23:2013
Schutzklasse II, Schutzisolierung
7. Anwendung
● GradzahlundElektrodendurchmessereinstellen:
  -Mittelschraubelösen,
  -GradzahlundElektrodendurchmesserdurch
Drehen des Gerätekopfes einstellen,
  -Mittelschraubefestziehen;
Die Gradzahl ist der spitze Winkel
dergeschliffenenElektrode:
● dieWolframelektrodedurchdieÖffnungzuführen,dieihremDurchmesser
entspricht;
● denTIGGRINDERMOBILEeinschalten;
● dieWolframelektrodevorsichtigaufdiedrehendeScheibedrückenund
gleichmäßig unter leichtem Druck drehen;
● dieWolframelektrodeauchbeimHerausausziehennochdrehen,biskeine
  BerührungmehrmitderScheibeist;
● Kontrolle des Schleifgutes, wenn nötig den Vorgang wiederholen;
● MultifunktionsabdeckungmitintegriertemÖffnungsschieberermöglichtdas
  PlanschleifenvonElektroden,andenenaufGrunddesSchweißvorganges
  Schweißgutanhaftet.FernerkönnengeschliffeneElektrodenfürdasAlu-
  schweißenoptimiertwerden,indemmanderElektrodeeineabgeachte
Kegelform gibt.
● 3-stugeHöhenverstellungzurMehrfachnutzungderSchleifscheibedurch
Drehung des Schleifkopfes in die Positionen 0, 1 oder 2.
Achtung:VerbogeneundverbrannteWolframelektrodennichtanschleifen. Tropfen
anderNadelspitzemüssenvordemSchliffentferntwerden,beikurzenNadeln
einen Nadelhalter verwenden.
x
KURZBESCHREIBUNG

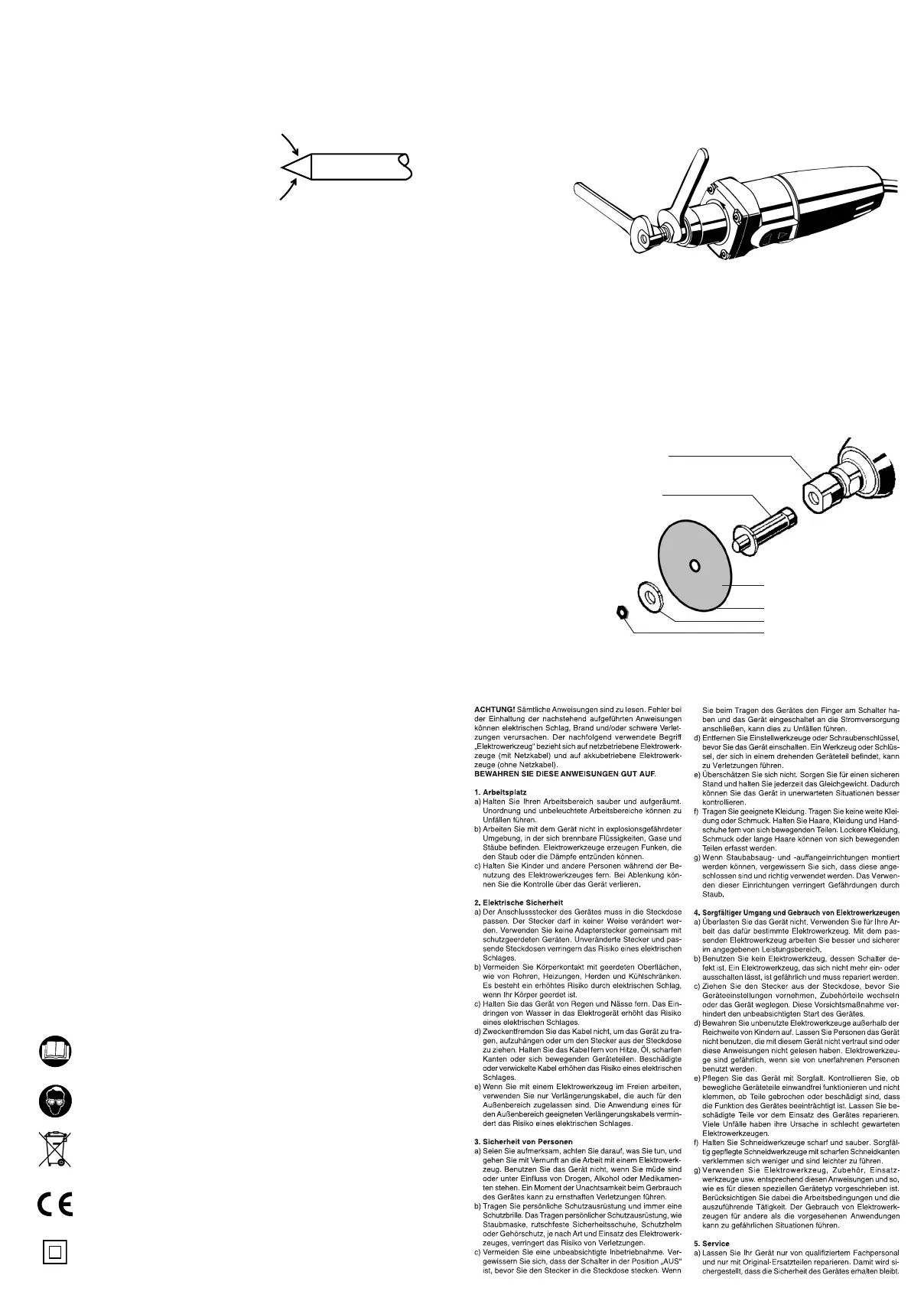

SCHLEIFSCHEIBE WECHSELN
VorallenArbeitenanderMaschinedenSteckerausderSteckdoseziehen!
● SchraubenM6lösenundganzherausdrehen
● Platte mit der Winkeleinstellung abnehmen
● Stiftschrauben seitlich lösen
● Kopf abnehmen
● Spannmutter lösen und abdrehen
● Sicherungsscheibe abnehmen
● Schleifscheibe wechseln
● Achtung Paßsitz
● Sicherungsscheibe aufstecken
● Spannmutter aufschrauben und festziehen
SCHLEIFSCHEIBENTRÄGER WECHSELN
Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose ziehen!
● GabelschlüsselSW13andieSpindelansetzen
● GabelschlüsselSW19andieSpannmutteransetzen
● Spannmutter lösen
● Schleifscheibenträger austauschen
● Spannmutter wieder festziehen
BeimWechselder
Spannbuchse ist das
gleiche Verfahren notwendig,
nur muß die Spannmutter
vollständigabgeschraubtwerden,umdieBuchsewechselnzukönnen.
Die Verfahren sind nachfolgend genau und mit Skizzen erklärt.
Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose ziehen!
DieDurchmesservonSpannzangeundSchleifscheibenaufnahmemüssen
gleich sein, sonst wird die Spannzange zerstört!
Schleifscheibenaufnahme in die Spannzange einsetzen.
DieAufnahmemußaufderSpannmutterauiegen.
Sehr wichtig!!!
GabelschlüsselSW13ander
Spindel ansetzen und mit
GabelschlüsselSW19
die Spannmutter
festziehen.
Die Schleifscheibe auf
die Aufnahme stcken.
Achtung Paßsitz, nicht verkanten.
Sicherungsscheibe aufstecken,
die Spannmutter aufschrauben
undmitdemGabelschlüssel
SW 10 festziehen.
-7 -
Beschichtete Seite
der Schleifscheibe
Schleifscheibe
Sicherungsscheibe
Spannmutter
