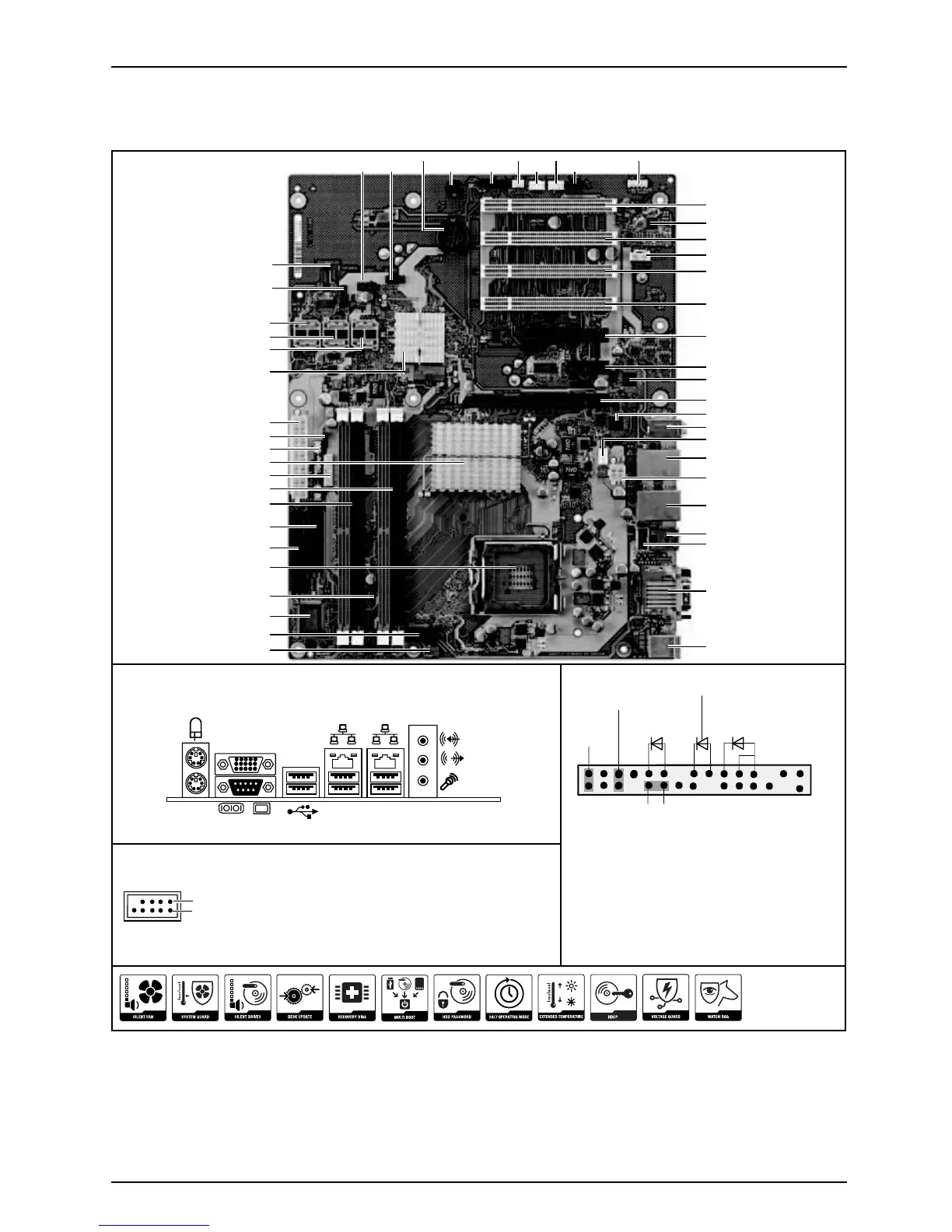

Mainboard D2831/D2836
D2836
External connectors rear
USB dual channel
1
2
1 = VCC AUX
2 = VCC AUX
X troP evitagen ataD = 3
Y troP evitagen ataD = 4
6 = Data positive Port Y
Data positive Port X
7 =
5 =
GND
8 = GND
9 = Key
10 = Not connected
A26361-D2836-Z240-1-8N19
Front panel
1) 2pin or 3pin connector possible
1
2
HD-LED
Power On/Off
Recovery
Reset
Power On
LED
1)
Recovery inserted = The system allows a
BIOS recovery
Alert LED
Audio
PS2
COM1
VGA
LAN, USB
Port 3+6
USB Port 9+10
USB Port 11
LAN, USB
Port 0+1
LAN
LAN
Power Supply 2
FAN2
PCIe x1
(x8 connector)
PCIe x16
PCIe x1
Audio
AUX
Audio Frontpanel
SPDIF
FAN4
FAN3
Status-LCD
Intrusion
Battery
Buzzer
USB
Port 7/8
USB
Port 4/5
USB Port 2
Voltage Guard
SATA 5+4
SATA 1+0
SATA 3+2
ICH10
Power Supply 1
Frontpanel
SCSI LED
Parallel Port
Floppy
PSU FAN Control
Channel A
Channel B
GMCH
Super I/O
FAN1
TPM
COM2
CPU LGA 775
PCI 1
PCI 4
PCI 3
PCI 2
VoltageGuard: Remove jumper to enable
voltage supervision
A26361-D2831-Z212 -1-8 N19, edition 1
