Guide d’installation rapide
Fujitsu Technology Solutions GmbH, Documentation utilisateur, 33106 Paderborn, Allemagne • E-mail : manuals@ts.fujitsu.com l Site Web : http://ts.fujitsu.com/support
Tous les noms de matériels et de logiciels utilisés sont des marques commerciales, propriété de leurs fabricants respectifs. 590-1057-640A
installation
4
Commutateur KVM s4
KVM s4-0812
|
KVM s4-1622
|
KVM s4-3242
Ces instructions vont vous guider lors de
l’installation et de l’utilisation de votre
commutateur.
Pour tout renseignement supplémentaire,
veuillez consulter votre guide d’installation
et d’utilisation.
1
Connexion à la voie locale
Connectez l’écran VGA, le clavier USB et la souris aux
voies correspondantes du commutateur KVM s4.
2
Connexion d’un câble adaptateur
CAT 5 au commutateur KVM s4
Branchez une extrémité d’un câble CAT 5
(4 paires, longueur maximale de 45 m) sur une voie
numérotée disponible à l’arrière du commutateur.
Branchez l’autre extrémité au connecteur RJ-45 du
câble adaptateur CAT 5.
3
Connexion d’un équipement cible à
un câble adaptateur CAT 5
Connectez un câble adaptateur CAT 5 aux voies
correspondantes à l’arrière de l’équipement cible.
Répétez les étapes 2 et 3 pour tous les équipements
cibles à connecter.
4
Connexion des utilisateurs du réseau
Branchez un câble CAT 5 fourni par le client et relié
au réseau Ethernet sur une voie LAN à l’arrière du
commutateur. Les utilisateurs du réseau ont ainsi
accès au commutateur par cette voie.
5
Connexion à un modem externe
(facultatif)
Il est également possible d’accéder au
commutateur par l’intermédiaire d’un modem
compatible ITU V.92, V.90 ou V.24. Reliez l’extrémité
d’un câble CAT 5 à la voie MODEM du commutateur.
Branchez l’autre extrémité sur l’adaptateur CAT 5/
DB-9 (mâle), lui-même relié à la voie appropriée
située à l’arrière du modem.

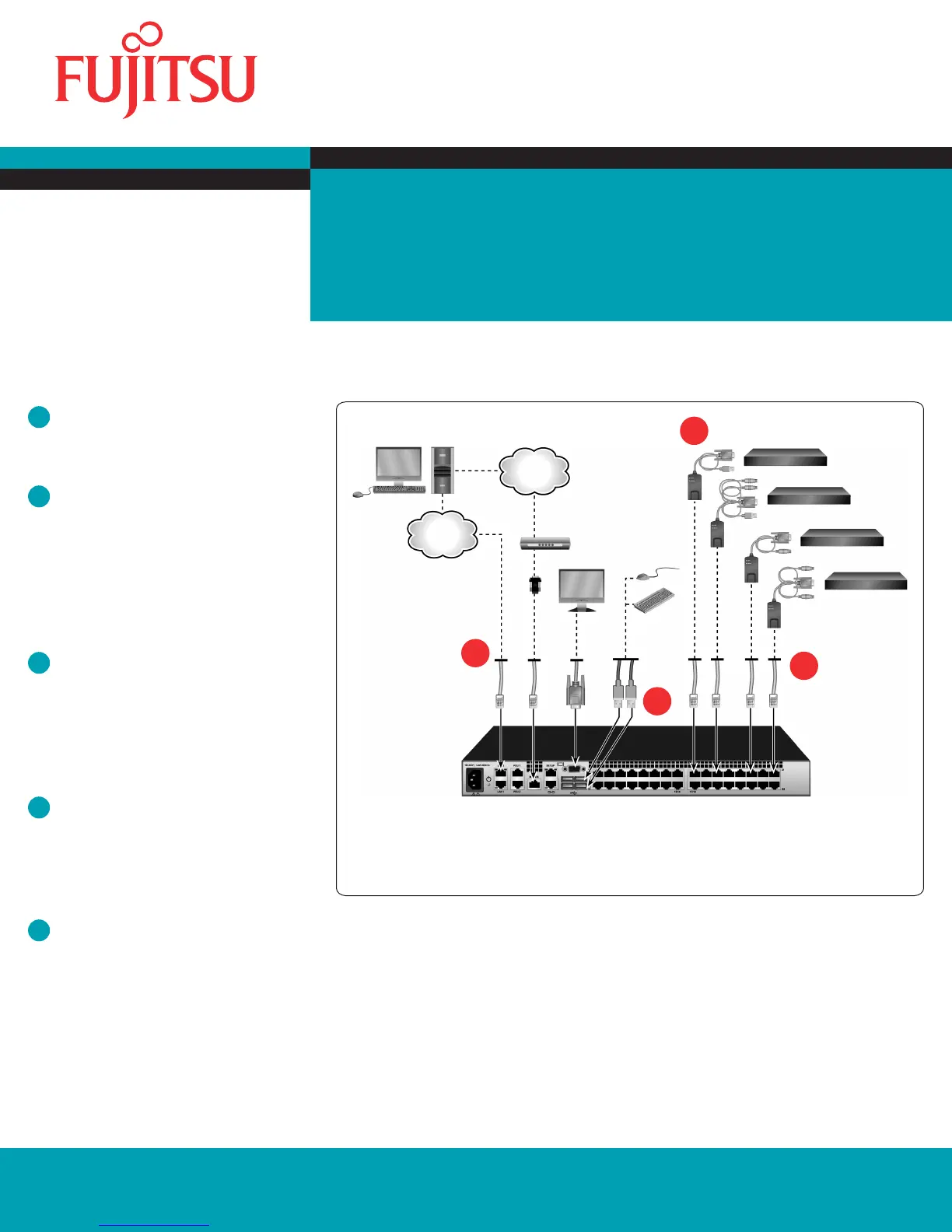

Conguration du commutateur KVM s4
Réseau
téléphonique
Équipements
cibles
2
1
Commutateur KVM s4
(modèle KVM s4-3242 illustré)
Ethernet
Modem
Adaptateurs
CAT 5
3
4
Connexions USB locales
