Schnellinstallationsanleitung
Fujitsu Technologie-Lösungen GmbH, User Documentation, 33106 Paderborn, Deutschland • Email - manuals@ts.fujitsu.com l Online - http://ts.fujitsu.com/support
Alle verwendeten Hardware- und Softwarebezeichnungen sind Marken der entsprechenden Hersteller. 590-1057-640A
Installation
4
KVM s4-Switch
KVM s4-0812
|
KVM s4-01622
|
KVM s4-3242
Die folgenden Anweisungen helfen Ihnen bei der
Installation und Verwendung Ihres Switches.
Nähere Informationen sind in Ihrer Installations-
und Bedienungsanleitung enthalten.
1
Anschließen des lokalen Ports
Schließen Sie einen VGA-Monitor und USB-Tastatur-
und Mauskabel an die entsprechenden Ports des
KVM s4-Switches an.
2
Anschließen eines CAT
5-Adapterkabels an den KVM s4-Switch
Schließen Sie ein Ende eines CAT 5-Kabels (4-paarig,
bis zu 45 m) an einen nummerierten Port auf
der Rückseite des Switches an. Schließen Sie
das andere Ende am RJ-45-Anschluss des
CAT 5-Adapterkabels an.
3
Anschließen des Zielgeräts an ein
CAT 5-Adapterkabel
Schließen Sie das CAT 5-Adapterkabel an den
entsprechenden Port an der Rückseite des
Zielgeräts an. Wiederholen Sie die Schritte 2 und 3
für alle Zielgeräte, die angeschlossen werden sollen.
4
Anschließen von Netzwerk-
Benutzern
Schließen Sie eines der CAT 5-Kabel (im Lieferumfang
enthalten) des Ethernet-Netzwerks an einen LAN-Port
an der Rückseite des Switches an. Netzwerk-
Benutzer greifen über diesen Port auf den Switch zu.
5
An ein externes Modem anschließen
(optional)
Auf den Switch kann auch über ein ITU V.92-, V.90-
oder V.24-kompatibles Modem zugegriffen werden.
Schließen Sie ein Ende eines CAT 5-Kabels an
den MODEM-Port des Switches an. Schließen Sie
das andere Ende am im Lieferumfang enthaltenen
CAT 5-auf-DB-9-Adapterstecker an, der dann an
den entsprechenden Port an der Modemrückseite
angeschlossen wird.

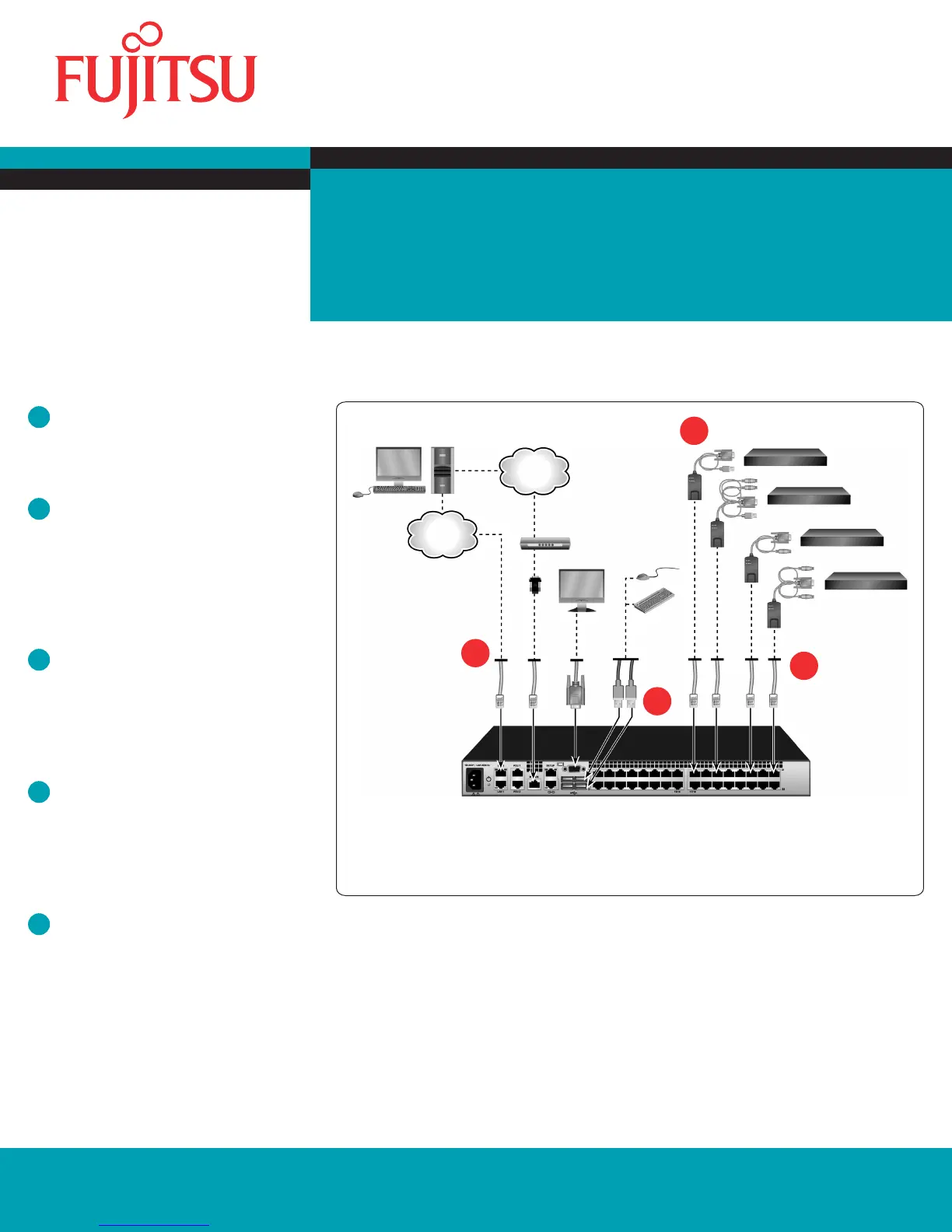

Konguration des KVM s4-Switches
Telefonnetz
Zielgeräte
2
1
KVM s4-Switch
(KVM S4-3242 abgebildet)
Ethernet
Modem
CAT
5-Adapter
3
4
Lokale USB-
Verbindungen
