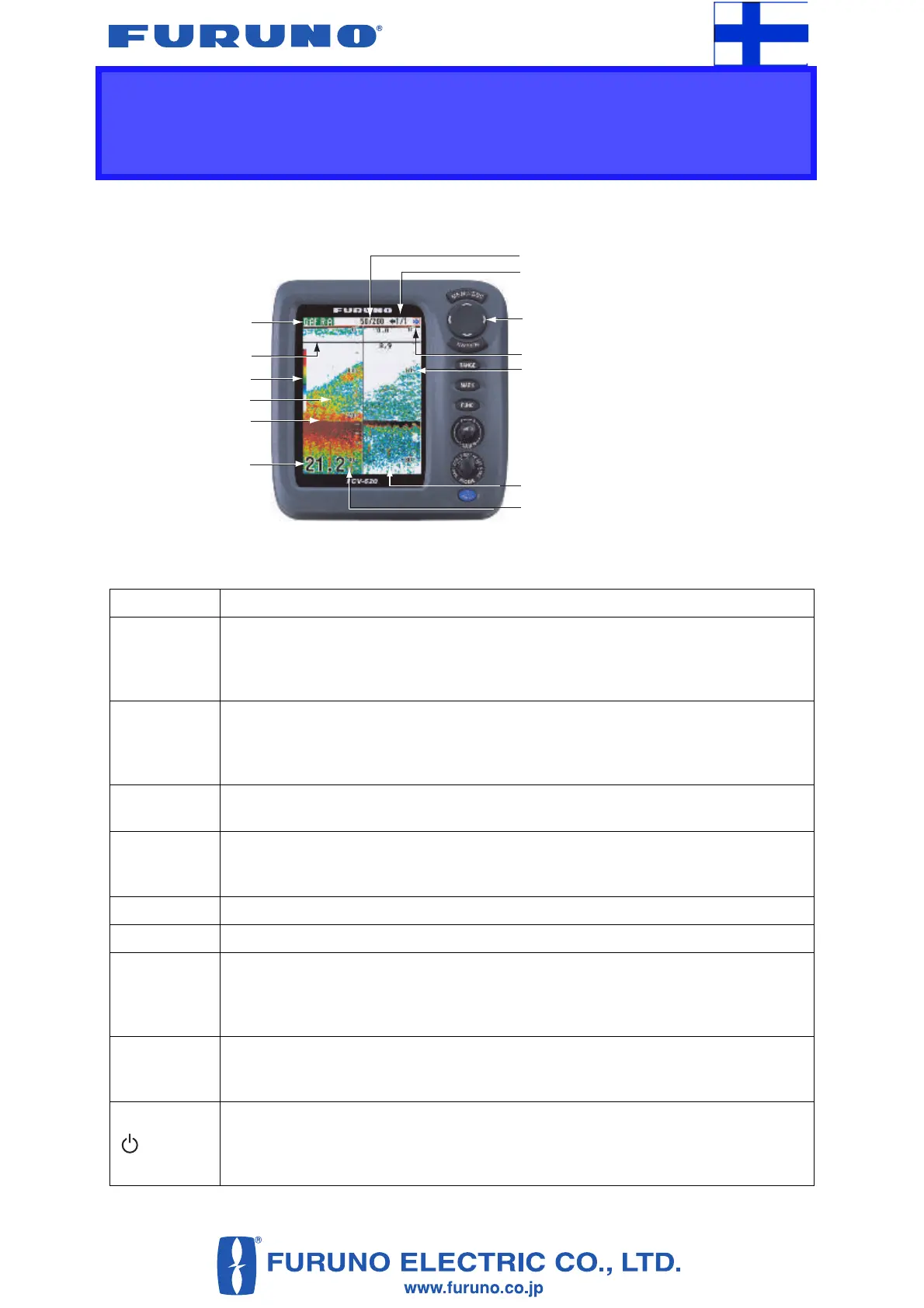

VÄRIKAIKULUOTAIN FCV-620/585
Käyttäjän opas
Tämän oppaan tarkoitus on kuvata laitteen peruskäyttö. Katso tarkemmat tiedot varsinaisista
käyttöohjeista.
Näppäin Toiminto
MENU/ESC
• Avaa ja sulkee valikon.
• Peruuttaa meneillään olevan toiminnon.
• Palaa valikossa yhden tason taaksepäin.
• Sulkee asetusikkunan.
STWX
(nuolinäppäi-
met)
• Liikuttavat osoitinta valikossa.
• Vaihtavat asetuksia.
• Näppäimien S ja T painaminen liikuttaa VRM-mittaviivaa (liikkuva syvyysmit-
taviiva). Ei toimi Nav-tilassa.
ENTER
• Tallentaa asetukset.
• Etenee valikossa yhden tason.
RANGE
• Avaa näyttöalueen asetusikkunan.
- Määritä alueen valintatapa (Auto tai Manual) näppäimellä W tai X.
- Manuaalisessa tilassa voit valita haluamasi alueen näppäimillä S ja T.
MARK Lähettää L/L (pit/lev) -sijainnin plotterille.
FUNC Avaa rekisteröidyn valikkoikkunan.
GAIN
• Kääntäminen: säätää herkkyyttä.
• Painallus: avaa automaattisen herkkyyden asetusikkunan.
- Valitse herkkyyden tila näppäimillä S ja T.
- Säädä herkkyyden poikkeama näppäimillä W ja X.
MODE
Valitsee näyttötilan seuraavista; NAV1: Nav Data -tila 1, ZOOM (LF): LF + zoom-
tila, LF: LF-yksitaajuustila (50 kHz), DUAL: kaksitaajuustila, HF: HF-yksitaajuustila
(200 kHz), ZOOM (HF): HF + zoom-tila, NAV2: Nav Data -tila 2.
/BRILL
• Kytkee laitteen virran päälle tai pois päältä.
• Avaa näytön kontrastin tai kirkkauden asetusikkunan.
- Valitse kontrasti tai kirkkaus näppäimellä S tai T.
- Säädä kontrastia tai kirkkautta näppäimillä W ja X.
Anturin taajuus (50 kHz / 200 kHz)
Kuvan vieritysnopeus
(tai akkujännite)
Hälytyskuvake
Mitta-alueen asteikko
Nuolinäppäimet
Herkkyys, mitta-alue
Väripalkki
Kalaparvi
Pohja
Syvyys
VRM-mittaviiva
Korkeataajuusalueen (HF) havaitsema kaiku
Matalataajuusalueen (LF) havaitsema kaiku
Näyttöyksikkö (FCV-620-laite)
