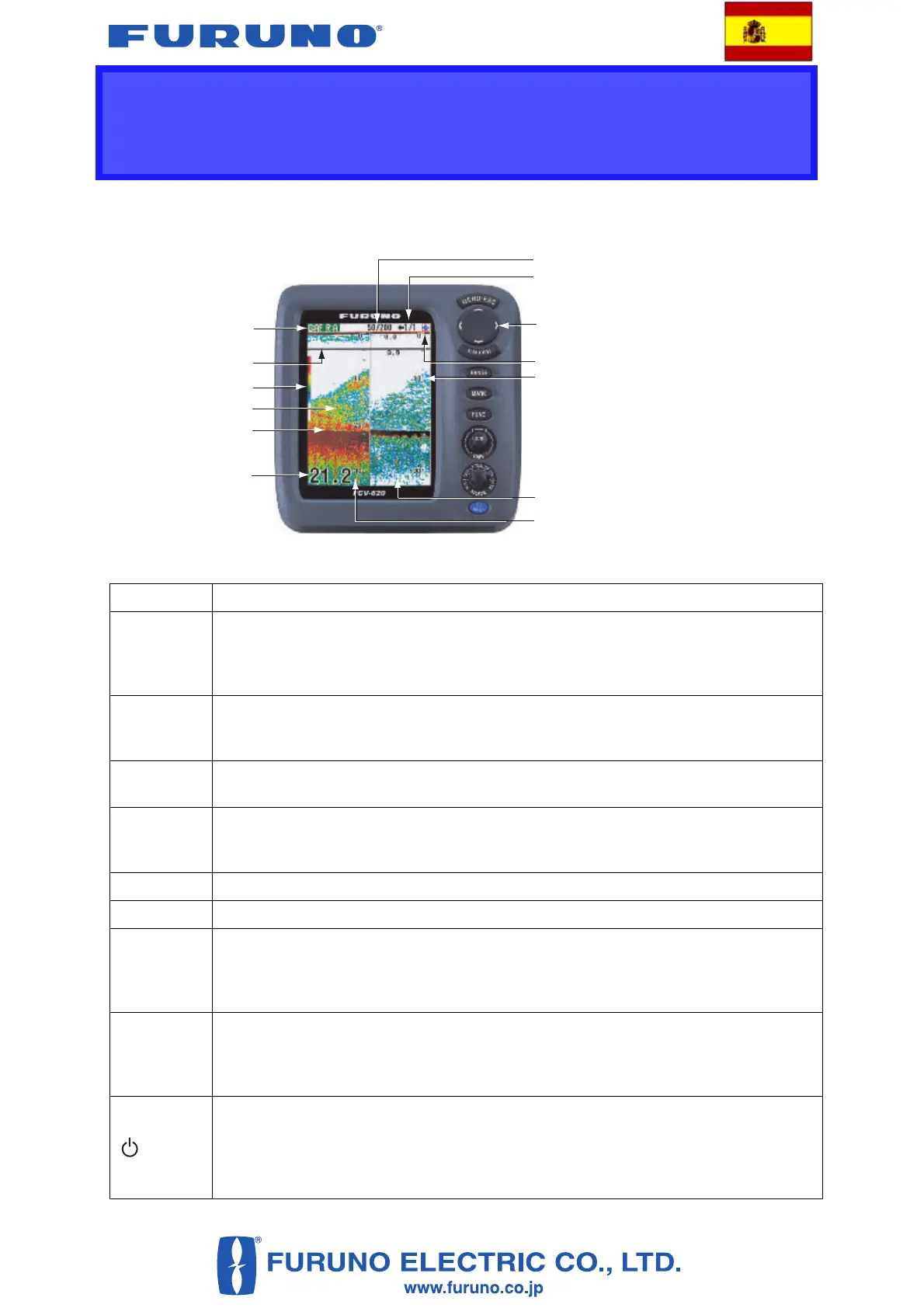

FCV-620/585 SONDA LCD EN COLOR
Guía del operador
El propósito de esta guía es explicar la utilización básica de este equipo. Para obtener
información más detallada, consulte el Manual del operador.
Control Función
MENU/ESC
• Abre o cierra el menú.
• Cancela la acción actual.
• Retrocede un nivel jerárquico en el menú.
• Cierra la ventana de ajustes.
STWX
(teclado de
cursor)
• Mueve el cursor por el menú.
• Realiza ajustes.
• Mueve el VRM (marcador de distancia variable) con S o T, salvo en el modo NAV.
ENTER
• Guarda los ajustes.
• Avanza un nivel jerárquico en el menú.
RANGE
• Abre la ventana de ajuste de la escala.
- Seleccione el método de ajuste de la escala (automático o manual) con W o X.
- En modo manual, seleccione la distancia deseada con S o T.
MARK Envía la posición L/L (latitud/longitud) a un plóter.
FUNC Abre la ventana de menú registrada.
GAIN
• Giro: ajusta la ganancia.
• Pulsación: abre la ventana de ajuste automático de la ganancia.
- Seleccione el modo de ganancia con S o T.
- Ajuste la compensación de ganancia con W o X.
MODE
Selecciona uno de los siguientes modos de presentación; NAV1: modo de datos de
navegación 1, ZOOM (LF): modo de zoom LF +, LF: modo sencillo LF (50 kHz),
DUAL: modo de frecuencia dual, HF: modo sencillo HF (200 kHz), ZOOM (HF): modo
de zoom HF +, NAV2: modo de datos de navegación 2.
/BRILL
• Enciende y apaga el equipo.
• Abre la ventana de ajuste de contraste y la ventana de ajuste de brillo de la panta-
lla.
- Seleccione Contrast o Brill con S o T.
- Ajuste el contraste o el brillo con W o X.
Frecuencia del transductor (50/200 kHz)
Velocidad de avance de la imagen
(o tensión de la batería)
Icono de alarma
Escala
Teclado de cursor
Ganancia, distancia
Barra de colores
Pesca
Fonda
Profundidad
VRM
Eco detectado por alta frecuencia (HF)
Eco detectado por baja frecuencia (LF)
Unidad de presentación (para FCV-620)
