Entnehmen Sie die geeigneten Flügelhöhen für die unterschiedlichen Montagevarianten der
Tabelle oder dem Diagramm in Kapitel „5 Anwendungsbereich“.
Hub s [mm] 200 300 400 500 600 800
Gesamt-Länge L [mm]
335 380 430 545 545 625
Länge L3 [mm]
325 370 420 535 535 615

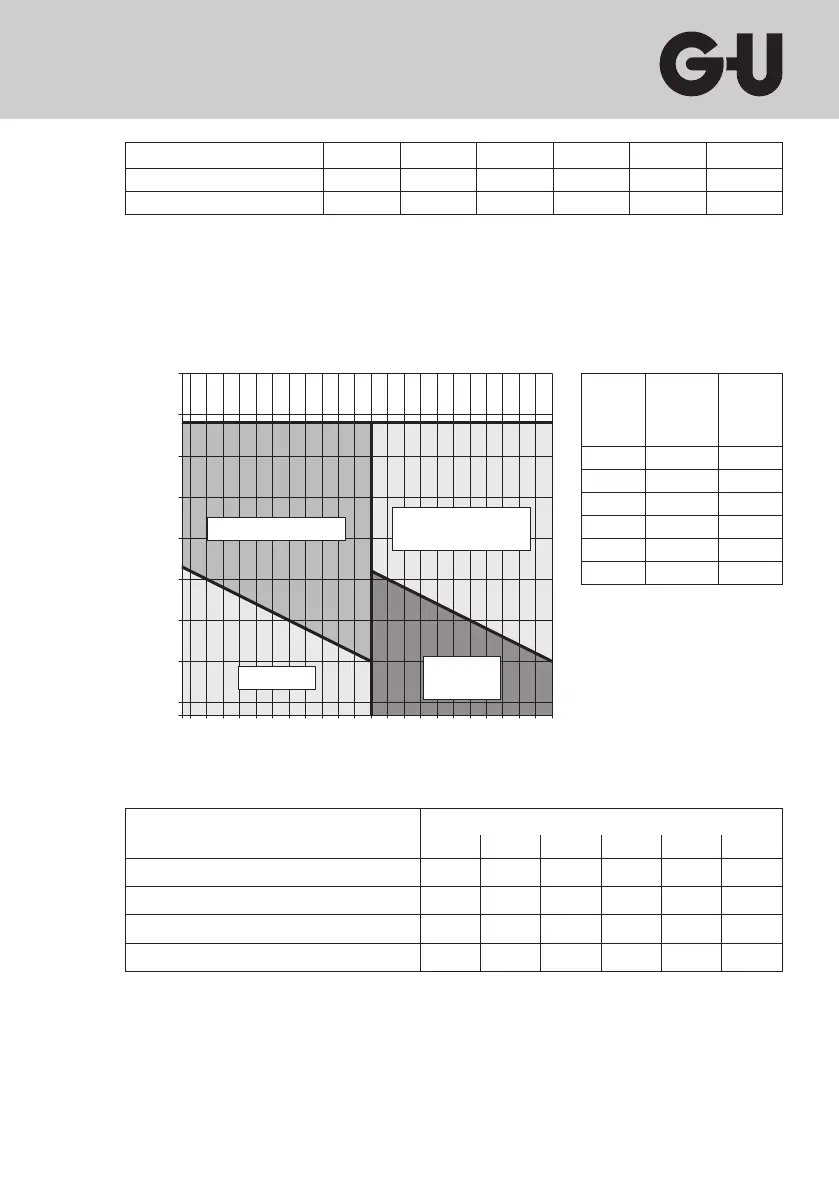

5 Anwendungsbereich
Anwendungsdiagramm
Die Angaben sind Anhaltswerte und
abhängig vom eingesetzten Profi l bzw.
der Gebäudehöhe. Die zulässige freie
Kantenlänge und die maximale
Fenstergröße ist mit dem Systemgeber
bzw. dem Fensterhersteller abzustim-
men. Die Verarbeitungsrichtlinien der
verschiedenen Profi lsystem-, Beschlag-
und Glashersteller sind unbedingt zu
beachten und einzuhalten. Die maxima-
le freie Kantenlänge beträgt 1500 mm.
Hub-
weg
s
[mm]
Max.
Schub-
kraft
[N]
Max.
Zug-
kraft
[N]
200 250 250
300 250 250
400 200 250
500 100 250
600 50 250
800 50 250
K35
Synchro mit VAN
K35 mit VAN
K35
K35
Synchro
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2500
2250
2000
1750
1500
1250
1000
750
500
425
350
Flügelbreite FB [mm]
Flügelhöhe FH [mm]
K25 mit VAN
K25 Synchro
mit VAN
K25
Synchro
K25
Montageart
Mindest-Flügelhöhe F
H
[mm] bei Hub [mm]
200 300 400 500 600 800
Kippfl ügel einwärts Rahmenmontage 425 500 600 750 950 1250
Kippfl ügel einwärts Flügelmontage 325 450 550 700 800 1100
Klappfl ügel auswärts Rahmenmontage 325 450 ----
Verdeckte Montage 500 650 800 1000 1200 1400
Bitte kontaktieren Sie uns, falls Sie die Montage an kleineren Flügelhöhen vornehmen wollen.
