6 Berechnung der Kraft zum Öffnen bzw. Schließen
HINWEIS
Mit den im Folgenden aufgeführten Formeln kann überschlägig ermittelt werden,
welche Kraft benötigt wird, um ein Fenster zu Öffnen bzw. zu Schließen.
Es wird von leichtgängigen Fenstern ausgegangen. Gegebenenfalls
vorhandene Schneelasten sind zusätzlich zu beachten.
HINWEIS
Die Anwendungsformel berücksichtigt nur Kipp- und Klappfenster.
Die zulässige Motorkraft ist entsprechend den technischen Angaben im
Abschnitt „4 Technische Daten für 1 Motor“ auf Seite 4 zu entnehmen.
Sollten Ihre errechneten Werte außerhalb der technischen max. Kraft
liegen, ist dies mit Gretsch-Unitas abzustimmen.

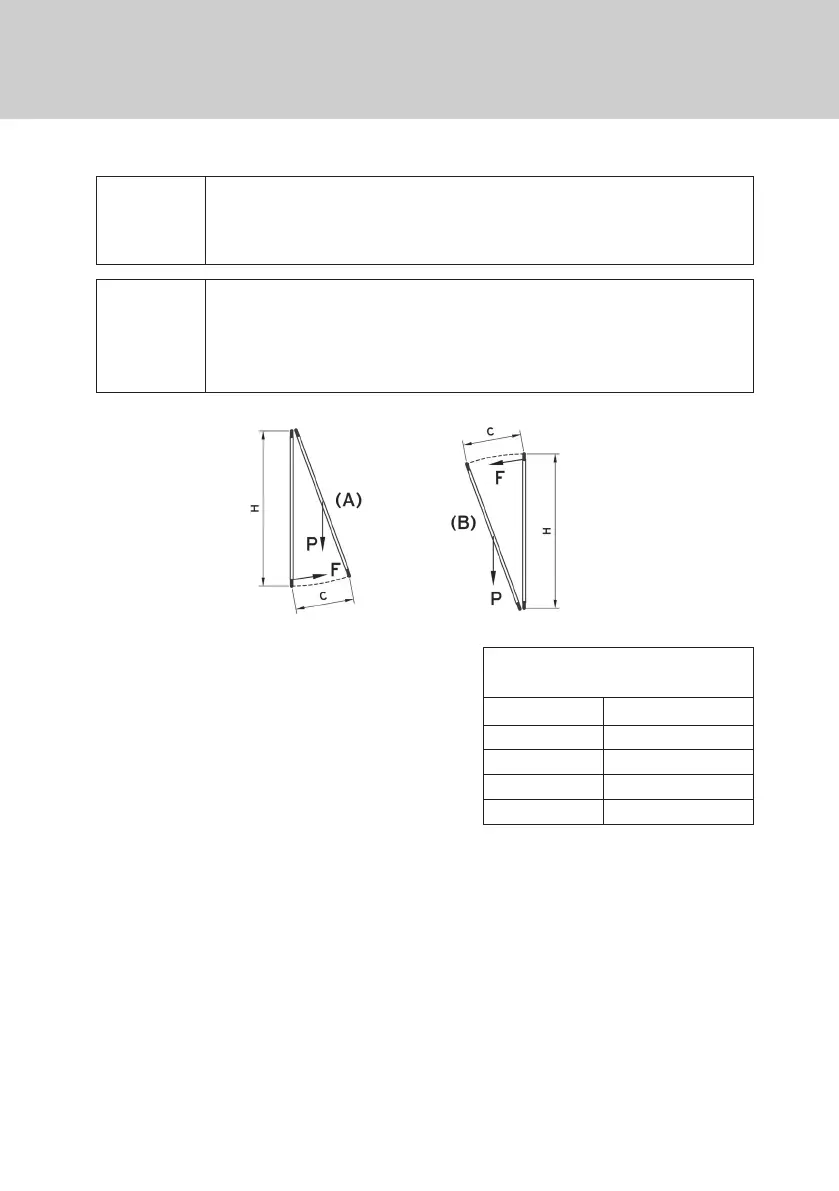

Für senkrecht stehende Kipp- oder Klappfenster
Berechnung der Motorkraft in Abhängigkeit des Flügelgewichts P
F
g
= 5,4 x P x C / H
Berechnung der Motorkraft in Abhängigkeit der Windkraft F
W
F
K
= F
W
x A / 2
Berechnung der Motorkraft in Abhängigkeit des Flügelgewichts und Windkraft
F= F
g
+ F
K
Windlasten in Abhängigkeit
der Gebäudehöhe
Höhe
F
w
0 - 8 m 500 N/m²
8 - 20 m 800 N/m²
20 - 100 m 1100 N/m²
> 100 m 1300 N/m²
F, F
g
, F
K
= Kraft zum Öffnen bzw. Schließen [N]
P = Flügelgewicht [kg]
A = Fensterfl äche [m²]
H = Flügelhöhe [mm]
C = Ausstellweite [mm]
F
w
= Windlast [
—
]
5,4 = vorberechnete Konstante [
—
]
m
s²
N
m²
