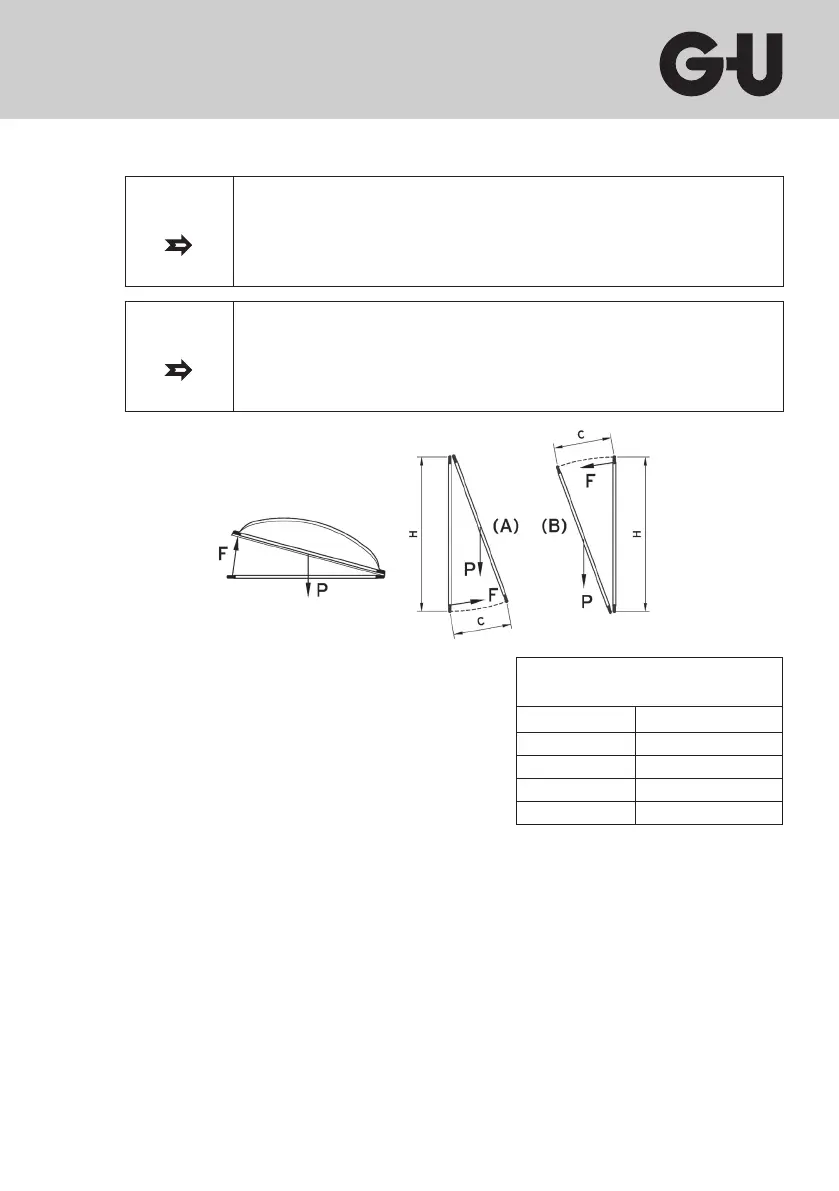

7 Berechnung der Kraft zum Öffnen bzw. Schließen
HINWEIS
º
Mit den im Folgenden aufgeführten Formeln kann überschlägig ermittelt
werden, welche Kraft benötigt wird, um ein Fenster zu Öffnen bzw. zu
Schließen.
Es wird von leichtgängigen Fenstern ausgegangen.
Gegebenenfalls vorhandene Schneelasten sind zusätzlich zu beachten.
HINWEIS
º
Die Anwendungsformel berücksichtigt nur Kipp-, Klapp- und Dachfenster.
Die zulässige Motorkraft ist entsprechend den technischen Angaben im
Kapitel „5 Technische Daten für 1 Motor“ auf Seite 5 zu entnehmen.
Sollten Ihre errechneten Werte außerhalb der technischen max. Kraft
liegen, ist dies mit Gretsch-Unitas abzustimmen.
F, F
g
, F
K
= Kraft zum Öffnen bzw. Schließen (N)
P = Flügelgewicht (kg)
A=Fensteräche(m²)
H = Flügelhöhe (mm)
C = Ausstellweite (mm)
F
w
= Windlast
Windlasten in Abhängigkeit
der Gebäudehöhe
Höhe
F
w
0 - 8 m 500 N/m²
8 - 20 m 800 N/m²
20 - 100 m 1100 N/m²
> 100 m 1300 N/m²
Für Dachfenster
Berechnung der Motorkraft in Abhängigkeit des Flügelgewichts P
F
g
= 5,4 x P
Für senkrecht stehende Kipp- oder Klappfenster
Berechnung der Motorkraft in Abhängigkeit der Windkraft F
W
F
K
= 5,4 x P x C / H
Berechnung der Motorkraft in Abhängigkeit der Windkraft F
W
F
K
= F
W
x A / 2
Berechnung der Motorkraft in Abhängigkeit des Flügelgewichts und Windkraft
F= F
g
+ F
K
