14
Français
Gallagher 3E0917 B80 B180 B280 Portable Fence Energizer

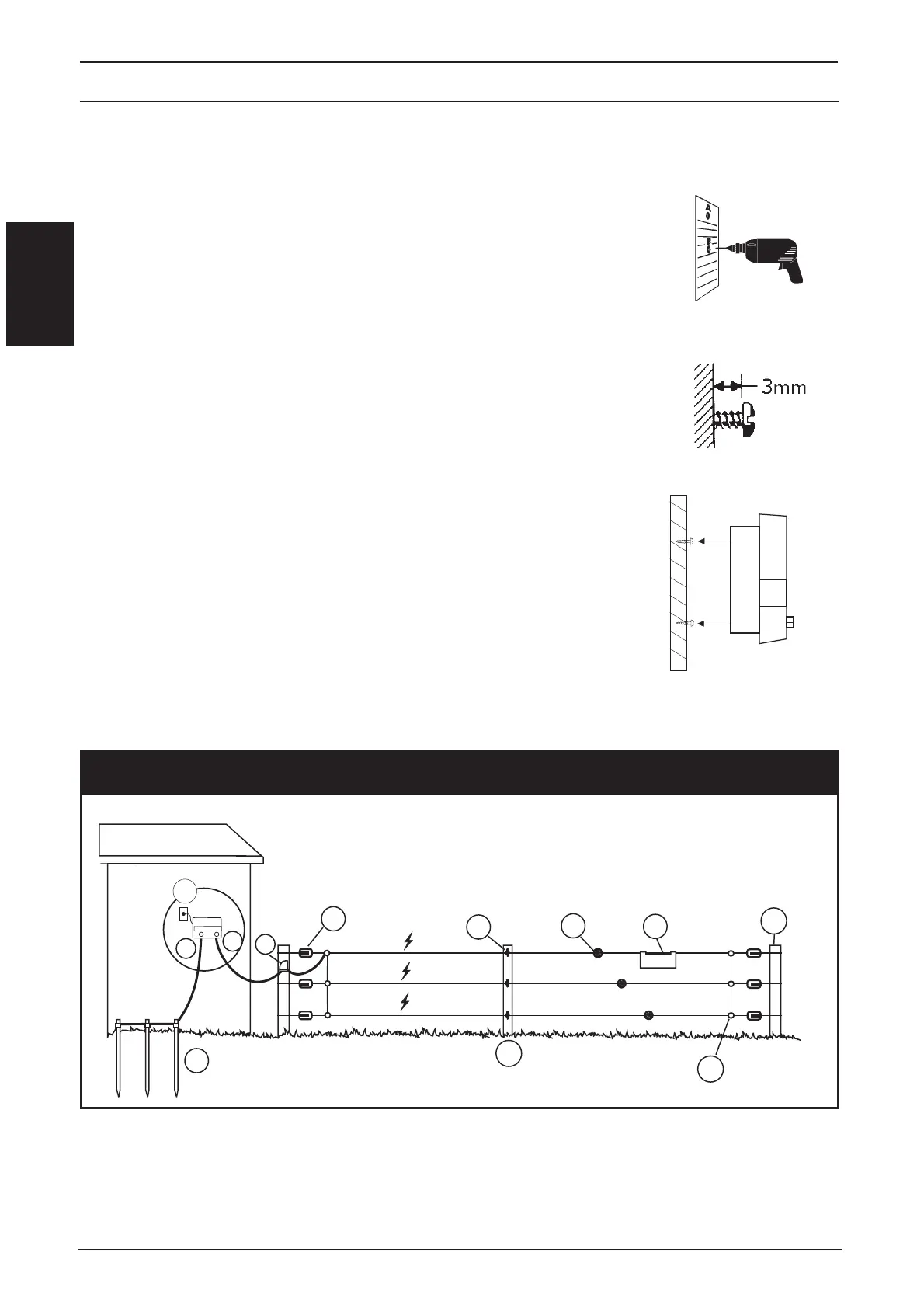

Étape 1
Installa on permanente de l’électrifi cateur
a) Percez les trous à l’aide du canevas qui se trouve à
l’intérieur du verso du manuel (trous A et B). U lisez une
mèche de 4 mm (5/32”) de diamètre pour un mur en
bois, ou des pièces d’ancrage adéquates pour un mur de
béton ou de briques (illustra on a).
b) Fixez les vis fournies dans le mur/le poteau en laissant les
têtes de vis dépasser d’environ 3 mm (1/8”) (illustra on
b).
c) Adossez l’électrifi cateur au-dessus des vis et glissez-le
vers le bas, jusqu’à ce que les vis le sou ennent
(illustra on c).
GUIDE D’INSTALLATION EN 4 ÉTAPES SIMPLES
a
b
c
1
2
8
7
9
10
12
11
3
4
5
6
1 Électrifi cateur
2 Tige de prise de terre
3 Isolateur de coin
4 Isolateur de poteau
9 Interrupteur de circuit
10 Joints de connexion
11 Poteau de coin
12 Poteau
5 Tendeur de broche
6 Écriteau d’aver ssement
7 Terre (Vert)
8 Sous tension (Rouge)
Clôture permanente
